Rad

Načini rada



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Namještanje dubine rezanja (vidjeti sliku D)



Prilagodite dubinu rezanja debljini izratka.

Ispod izratka

treba biti vidljiva manje od jedna puna visina zupca.

Otpustite steznu polugu

28

. Za manje dubine rezanja povlači-

te pilu dalje od temeljne ploče

11

, a za veće dubine rezanja

pritišćite pilu prema temljenoj ploči

11

. Namjestite željenu

mjeru na skali dubine rezanja. Ponovno stegnite steznu polu-
gu

28

.

Ako se nakon otpuštanja stezne poluge

28

 dubina rezanja ne

može potpuno regulirati, odmaknite steznu polugu

28

 od pile

i zakrenite je prema dolje. Ponovno otpustite steznu polugu

28

. Ponovite ovaj postupak sve do podešavanja tražene dubi-

ne rezanja.

Ako se nakon čvrstog stezanja stezne poluge

28

 dubina reza-

nja ne može dovoljno fiksirati, odmaknite steznu polugu

28

 od

pile i zakrenite je prema gore. Ponovno otpustite steznu polu-
gu

28

. Ponovite ovaj postupak sve dok dubina rezanja ne bu-

de fiksirana.

Namještanje kuta kosog rezanja

Otpustite leptirasti vijak

5

. Zakrenite pilu bočno. Namjestite

željenu mjeru na skali

4

. Ponovno stegnite leptirasti vijak

5

.

Napomena:

Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali dubine rezanja

29

.

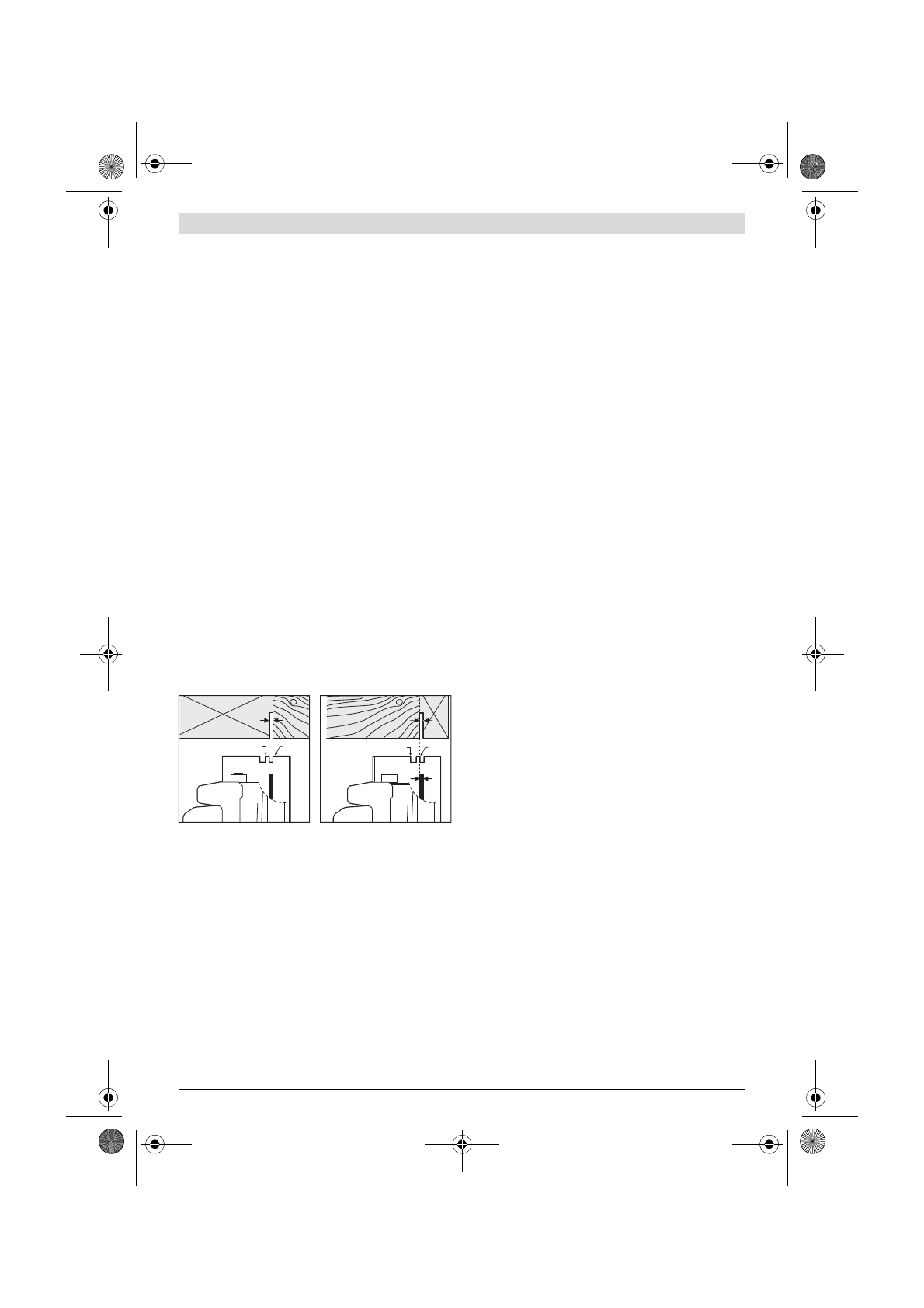

Oznake rezanja

Oznaka rezanja 0 °

8

 pokazuje položaj lista pile kod rezanja

pod pravim kutom. Oznaka rezanja 45 °

7

 pokazuje položaj li-

sta pile kod 45 °-reza.

Za točno rezanje kružnu pilu postavite na izradak kako je pri-
kazano. Najbolje je da provedete probni rez.

Puštanje u rad



Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.

Uključivanje/isključivanje
(3 601 FA9 00.)

Za

puštanje u rad

 električnog alata pritisnite

najprije

 zapor

uključivanja

2

 i

nakon toga

 pritisnite prekidač za uključiva-

nje/isključivanje

1

 i držite ga pritisnutog.

Za

isključivanje

 električnog alata otpustite prekidač za uklju-

čivanje/isključivanje

1

.

Napomena:

Iz razloga sigurnosti se prekidač za uključiva-

nje/isključivanje

1

 ne može utvrditi, nego tijekom rada mora

stalno ostati pritisnut.

Uključivanje/isključivanje
(3 601 FA9 0K. / 3 601 FA9 0L.)

Za

puštanje u rad

 električnog alata pritisnite prekidač za

uključivanje/isključivanje

1

 i držite ga pritisnutim.

Za

utvrđivanje

 pritisnutog prekidača za uključivanje/isključi-

vanje

1

 pritisnite zapornu tipku

2

.

Za

isključivanje

 električnog alata otpustite prekidač za uklju-

čivanje/isključivanje

1

, odnosno ako je utvrđen sa zapornom

tipkom

2

, kratko pritisnite prekidač za uključivanje/isključiva-

nje

1

 i nakon toga otpustite.

Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.

Upute za rad



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Zaštitite list pile od udara i udaraca.

Električni alat vodite jednoličnim gibanjem i sa manjim po-
smakom u smjeru rezanja. Preveliki posmak znatno skraćuje
vijek trajanja radnog alata i može oštetiti električni alat.

Učinak piljenja i kvaliteta reza uglavnom ovise od stanja i obli-
ka zubaca lista pile. Zbog toga koristite samo oštre listove pile
i koji su prikladni za obrađivani materijal.

Piljenje drva

Pravilan izbor lista pile ravna se prema vrsti drva, kvaliteti dr-
va i prema tome da li se radi o uzdužnom i poprečnom rezanju.

Kod uzdužnog rezanja smreke nastaje dugačka strugotina spi-
ralnog oblika.

Prašina od bukve i hrasta posebno je štetna za zdravlje, te
zbog toga radite samo sa usisavanjem prašine.

Piljenje sa graničnikom paralelnosti (vidjeti sliku E)

Graničnik paralelnosti

9

 omogućava točno rezanje uzduž ruba

izratka, odnosno rezanje traka jednakih mjera.

Otpustite leptirasti vijak

6

 i pomaknite skalu graničnika para-

lelnosti

9

, vođenjem u temeljnoj ploči

11

. Namjestite željenu

širinu rezanja kao vrijednost skale, na odgovarajućim oznaka-
ma rezanja

8

 odnosno

7

, vidjeti poglavlje »Oznake rezanja«.

Ponovno stegnite leptirasti vijak

6

.

Piljenje sa pomoćnim graničnikom (vidjeti sliku F)

Za obradu velikih izradaka ili za rezanje ravnih rubova, možete
na izradak pričvrstiti dasku ili letvu kao pomoćni graničnik i
kružnu pilu voditi uzduž sa temeljnom pločom kao pomoćnim
graničnikom.

0

45

0

45
