Montaggio dell’adattatore per l’aspirazione polvere
(vedi figura C)

Inserire l’adattatore per l’aspirazione

26

 sull’espulsione dei

trucioli

13

 fino a quando lo stesso non scatta in posizione. Fis-

sare inoltre l’adattatore per l’aspirazione

26

 con la vite

27

.

All’adattatore per l’aspirazione

26

 può essere collegato un tu-

bo di aspirazione con un diametro di 35 mm.



È vietato montare l’adattatore per l’aspirazione quan-
do l’aspirazione esterna non è collegata.

In caso contra-

rio vi è il pericolo di intasare il canale di aspirazione.



È vietato collegare un sacchetto raccoglipolvere
all’adattatore per l’aspirazione.

In caso contrario vi è il

pericolo di intasare il sistema di aspirazione.

Per poter garantire un’aspirazione ottimale l’adattatore per
l’aspirazione

26

 deve essere pulito regolarmente.

Aspirazione esterna

Collegare il tubo di aspirazione  con un aspirapolvere (acces-
sorio opzionale). Una visione d’insieme relativa al collega-
mento con diversi tipi di aspirapolvere si trova alla fine di que-
ste istruzioni.
L’elettroutensile può essere collegato direttamente ad un
aspiratore multiuso della Bosch munito di dispositivo automa-
tico di teleinserimento. Questo entra automaticamente in
azione al momento in cui si avvia l’elettroutensile.
L’aspirapolvere deve essere adatto per il materiale da lavora-
re.
Utilizzare un aspiratore speciale per l’aspirazione di polveri
particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.

Uso

Modi operativi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Regolazione della profondità di taglio (vedi figura D)



Adattare la profondità di taglio allo spessore del pezzo
in lavorazione.

Nella parte inferiore del pezzo in lavorazio-

ne la lama deve uscire in misura inferiore all’altezza del
dente.

Sblocco della levetta di fissaggio

28

. Per una profondità di ta-

glio minore, allontanare la sega dal pattino

11

 per una maggiore

profondità di taglio, avvicinare la sega al pattino

11

. Regolare la

misura richiesta operando con la scala della profondità di ta-
glio. Stringere di nuovo forte la levetta di fissaggio

28

.

Se dopo aver allentato la levetta di fissaggio

28

 non dovesse

essere più possibile regolare completamente la profondità di
taglio, tirare la levetta di fissaggio

28

 allontanandola dalla se-

ga e orientarla verso il basso. Rilasciare la levetta di fissaggio

28

. Ripetere quest’operazione fino a quando sarà possibile

regolare la profondità di taglio desiderata.
Se dopo aver serrato la levetta di fissaggio

28

 non dovesse es-

sere possibile fissare sufficientemente la profondità di taglio,
tirare la levetta di fissaggio

28

 allontanandola dalla sega e

orientarla verso l’alto. Rilasciare la levetta di fissaggio

28

. Ri-

petere quest’operazione fino a quando sarà fissata la profon-
dità di taglio.

Impostazione dell’angolo obliquo

Allentare la vite ad alette

5

. Ribaltare la sega lateralmente. Re-

golare la misura richiesta operando con la scala

4

. Avvitare di

nuovo bene la vite ad alette

5

.

Nota bene:

In caso di tagli con pezzo obliquo, la profondità di

taglio è minore del valore visualizzato sulla scala della profon-
dità di taglio

29

.

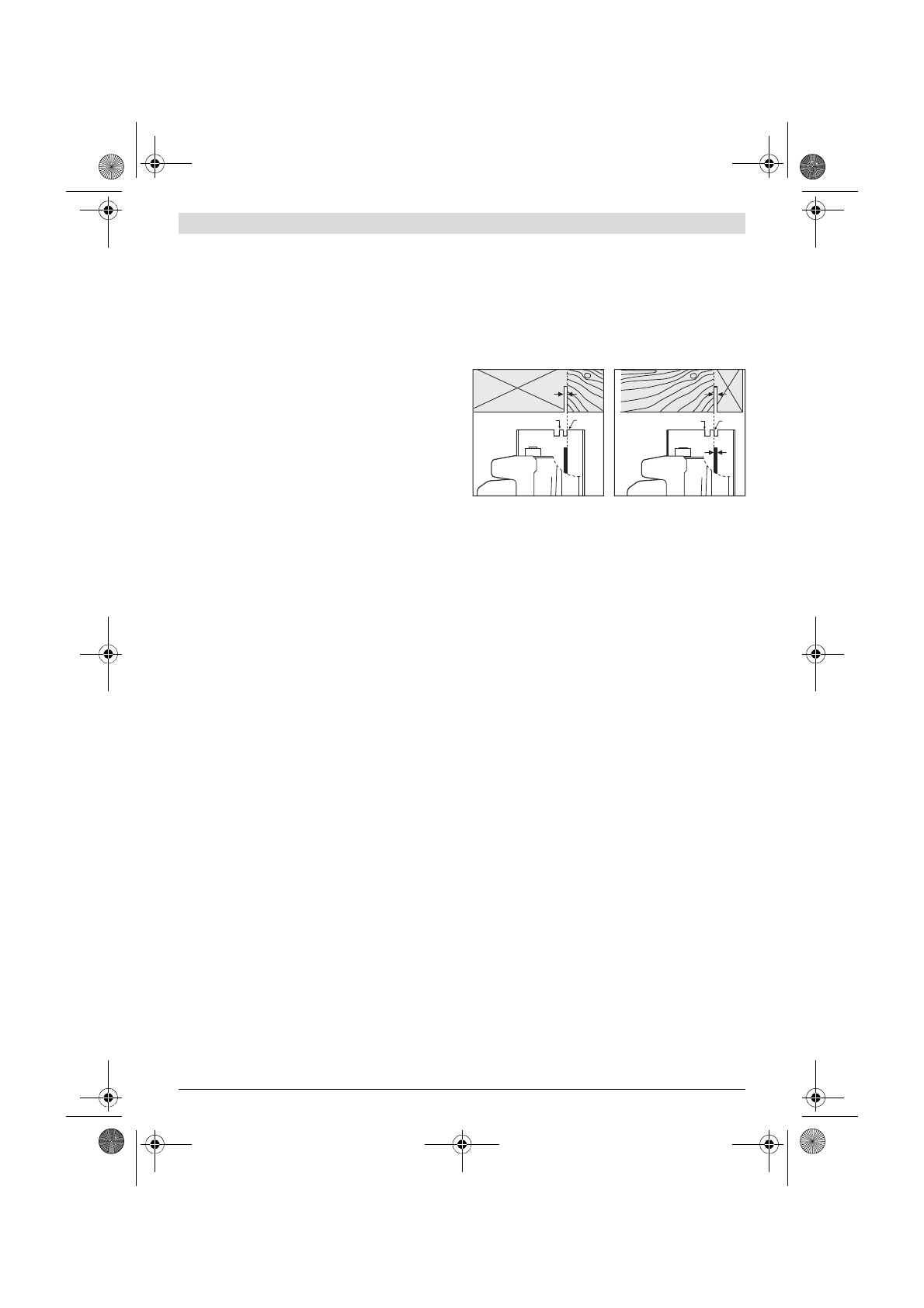

Marcature del taglio

La marcatura del taglio 0 °

8

 indica la posizione della lama di

taglio in caso di taglio ad angolo retto. La marcatura del taglio
45 °

7

 indica la posizione della lama di taglio in caso di taglio

ad angolo retto da 45 °.

Per eseguire un taglio preciso, applicare la sega circolare sul
pezzo in lavorazione come indicato nell’illustrazione. È prefe-
ribile eseguire prima un taglio di prova.

Messa in funzione



Osservare la tensione di rete! La tensione della rete de-
ve corrispondere a quella indicata sulla targhetta
dell’elettroutensile. Gli elettroutensili con l’indicazio-
ne di 230 V possono essere collegati anche alla rete di
220 V.

Accendere/spegnere
(3 601 FA9 00.)

Per

accendere l’elettroutensile

 azionare

prima

 il pulsante di

sicurezza

2

 e premere

poi

 l’interruttore di avvio/arresto

1

 te-

nendolo premuto.

Per

spegnere

 l’elettroutensile rilasciare di nuovo l’interrutto-

re di avvio/arresto

1

.

Nota bene:

Per motivi di sicurezza non è possibile bloccare

l’interruttore avvio/arresto

1

 che deve essere tenuto sempre

premuto durante l’esercizio.

Accendere/spegnere
(3 601 FA9 0K. / 3 601 FA9 0L.)

Per

accendere

 l’elettroutensile premere l’interruttore di av-

vio/arresto

1

 e tenerlo premuto.

Per

fissare in posizione

 l’interruttore di avvio/arresto premu-

to

1

 premere il tasto di bloccaggio

2

.

Per

spegnere

 l’elettroutensile rilasciare di nuovo l’interrutto-

re di avvio/arresto

1

 oppure se è bloccato con il tasto di bloc-

caggio

2

, premere brevemente l’interruttore di avvio/arresto

1

 e rilasciarlo di nuovo.

Per risparmiare energia accendere l’elettroutensile solo se lo
stesso viene utilizzato.
