 | Svenska

1 609 92A 1RW | (19.1.16)

Bosch Power Tools

Extern utsugning

Koppla utsugningsslangen  till en dammsugare (tillbehör). En
översikt över hur slangen kopplas till olika dammsugare läm-
nas i slutet av denna bruksanvisning.

Elverktyget kan anslutas direkt till apparatuttaget på en Bosch
universaldammsugare med fjärrkopplingsanordning. Damm-
sugaren startar automatiskt när elverktyget slås på.

Dammsugaren måste vara lämplig för det material som ska
bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande
eller torrt damm en specialdammsugare.

Drift

Driftsätt



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.

Inställning av sågdjup (se bild D)



Anpassa sågdjupet till arbetsstyckets tjocklek.

Den

synliga delen av en tand under arbetsstycket måste vara
mindre än en hel tand.

Lossa spännspaken

28

. För att minska sågdjupet dra bort

sågen från bottenplattan

11

, för att öka sågdjupet tryck sågen

mot bottenplattan

11

. Ställ in önskat mått på sågdjupsskalan.

Dra åter fast spännspaken

28

.

Om sågdjupet inte kan ställas in i önskad utsträckning efter
det spännspaken

28

 lossats, dra spännspaken

28

 utåt från

sågen och sväng spaken nedåt. Släpp åter spännspaken

28

.

Upprepa denna procedur till önskat sågdjup kan ställas in.

Om sågdjupet inte kan fixeras i önskad utsträckning efter det
spännspaken

28

 dragits åt, dra spännspaken

28

 utåt från

sågen och sväng spaken uppåt. Släpp åter spännspaken

28

.

Upprepa denna procedur tills önskat sågdjup fixerats.

Inställning av geringsvinkel

Lossa vingskruven

5

. Sväng sågen åt sidan. Ställ in önskat

mått på skalan

4

. Dra åter fast vingskruven

5

.

Anvisning:

Vid geringssnitt är sågdjupet mindre än vad som

visas på sågdjupsskalan

29

.

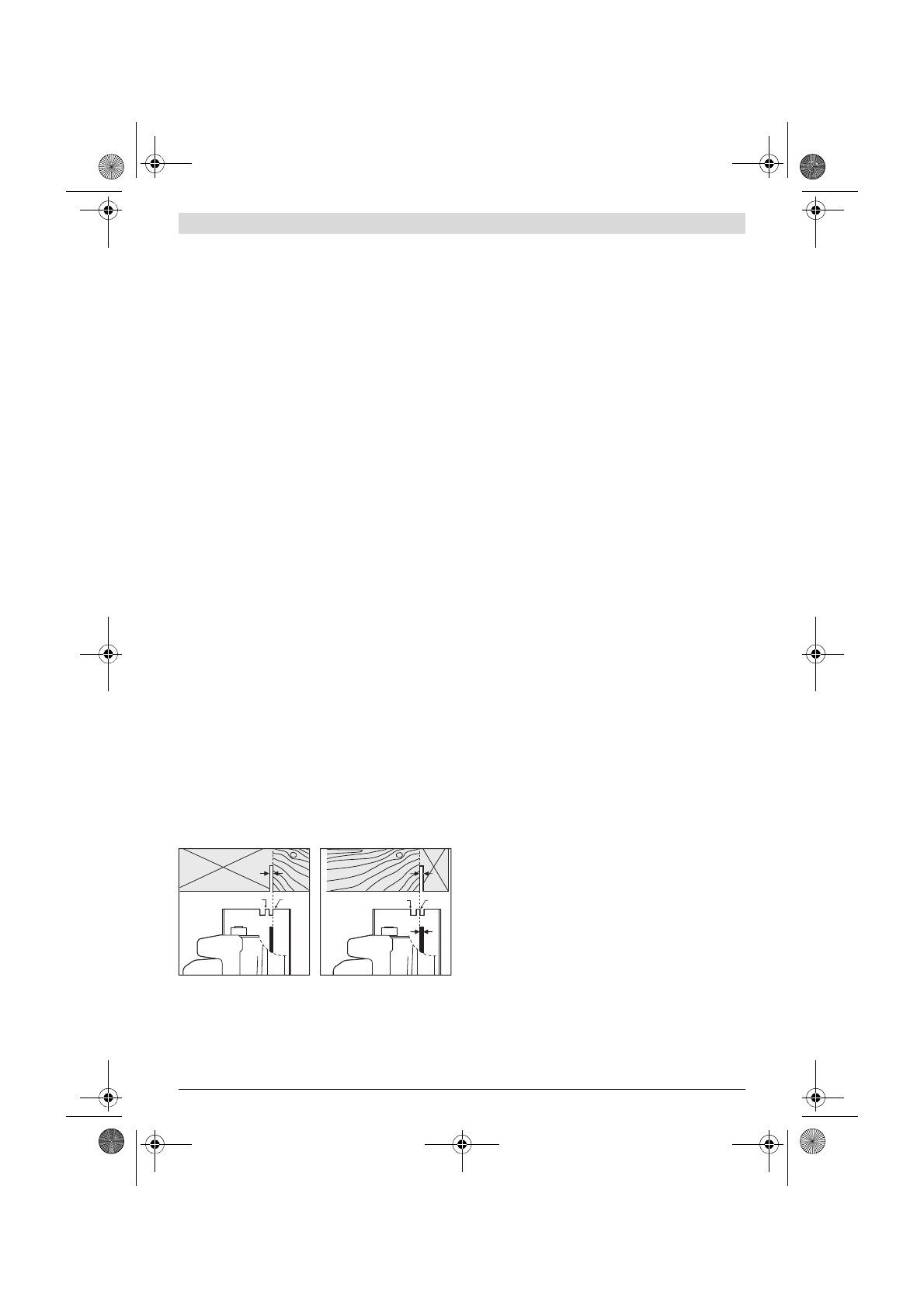

Märkning av snittlinje

Märkningen 0 °

8

 visar sågklingans läge vid rätvinklig sågning.

Märkningen 45 °

7

 visar sågklingans läge vid 45 ° sågning.

För måttriktig sågning placera cirkelsågen på arbetsstycket
som bilden visar. Provsåga.

Driftstart



Beakta nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på elverk-
tygets typskylt. Elverktyg märkta med 230 V kan även
anslutas till 220 V.

In- och urkoppling
(3 601 FA9 00.)

För

start

 av elverktyget tryck

först

 på inkopplingsspärren

2

och

därefter

 på strömställaren Till/Från

1

 och håll den ned-

tryckt.

För

frånkoppling

 av elverktyget släpp strömställaren

Till/Från

1

.

Anvisning:

Av säkerhetsskäl kan elverktygets strömställare

Till/Från

1

 inte låsas, utan måste under drift hållas nedtryckt.

In- och urkoppling
(3 601 FA9 0K. / 3 601 FA9 0L.)

Tryck för

start

 av elverktyget ned strömställaren Till/Från

1

och håll den nedtryckt.

För att

spärra

 den nedtryckta strömställaren Till/Från

1

 tryck

ned spärrknappen

2

.

För elverktygets

frånkoppling

 släpp strömställaren Till/Från

1

 eller om den är låst med spärrknappen

2

 tryck helt kort på

strömställaren Till/Från

1

 och släpp den igen.

För att spara energi, koppla på elverktyget endast när du vill
använda det.

Arbetsanvisningar



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.

Skydda sågklingorna mot stötar och slag.

För elverktyget jämnt och med lätt frammatning i skärrikt-
ningen. En för kraftig frammatning reducerar betydligt elverk-
tygets livslängd och kan dessutom skada elverktyget.

Sågeffekten och snittkvaliteten är i hög grad beroende av
klingans tillstånd och tändernas form. Använd därför endast
skarpa och för aktuellt material lämpliga sågklingor.

Sågning i trä

Vid val av sågklinga ta hänsyn till träslag, träkvalitet och om
sågning ska utföras på längden eller tvären.

Vid längdsnitt i gran uppstår långa spån i spiralform.

Damm från bok och ek är speciellt hälsovådligt; använd därför
dammutsugning för bearbetning av dessa material.

Sågning med parallellanslag (se bild E)

Med parallellanslaget

9

 kan exakta snitt utföras längs arbets-

styckets kant och lister med lika mått sågas.

Lossa vingskruven

6

 och skjut parallellanslagets skala

9

genom gejden i bottenplattan

11

. Ställ in önskad snittbredd

som skalvärde vid respektive sågmärkning

8

 resp.

7

, se

avsnitt ”Märkning av snittlinje”. Dra åter fast vingskruven

6

.

0

45

0

45
