 Norsk |

79

Bosch Power Tools

1 609 92A 2AV | (23.3.16)

– Sett spennflensen

21

 på og skru spennskruen

20

 inn i

dreieretning



. Pass på riktig innbyggingsposisjon for fes-

teflensen

23

 og spennflensen

21

.

– Trykk på spindel-låsetasten

5

 og hold denne trykt inne.

– Med umbrakonøkkelen

4

 trekker du spennskruen

20

 fast i

dreieretning



. Tiltrekkingsmomentet skal være 6 – 9 Nm,

det tilsvarer håndfast pluss ¼ omdreining.

Støv-/sponavsuging



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.



Støv fra materialer som blyholdig maling, noen tresorter,
mineraler og metall kan være helsefarlige. Berøring eller
innånding av støv kan utløse allergiske reaksjoner og/eller
åndedrettssykdommer hos brukeren eller personer som
befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreft-
fremkallende, spesielt i kombinasjon med tilsetningsstof-
fer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av fagfolk.
– Bruk helst et støvavsug som er egnet for dette materia-

let.

– Sørg for god ventilasjon av arbeidsplassen.
– Det anbefales å bruke en støvmaske med filterklasse

P2.

Følg ditt lands gyldige forskrifter for de materialene som skal
bearbeides.



Unngå støv på arbeidsplassen.

Støv kan lett antennes.

Montering av avsugadapteren (se bilde B)

– Sett avsugadapteren

26

 på sponutkastet

16

 til den smek-

ker i lås. Sikre avsugadapteren

26

 ekstra med skruen

25

.

På avsugadapteren

26

 kan en avsugslange med en diame-

ter på 35 mm tilkoples.



Avsugadapteren må ikke være montert uten tilkoplet
eksternt avsug.

Avsugkanalen kan ellers tettes.



På avsugadapteren må det ikke koples til en støvpose.

Avsugsystemet kan ellers tettes.

Rengjør avsugadapteret

26

 regelmessig for å sikre en optimal

avsuging.

Ekstern avsuging

Forbind avsugslangen

31

 med en støvsuger (tilbehør). En

oversikt over tilkobling til forskjellige støvsugere finner du på
slutten av denne instruksen.

Elektroverktøyet kan kobles direkte til stikkontakten på en
Bosch-universalsuger med fjernstart. Denne starter automa-
tisk når elektroverktøyet kobles inn.

Støvsugeren må være egnet til materialet som skal bearbei-
des.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller
tørt støv må du bruke en spesialstøvsuger.

Bruk

Driftstyper



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.

Innstilling av skjæredybden (se bilde C)



Tilpass skjæredybden til tykkelsen på arbeidsstykket.

Det skal være mindre enn en full tannhøyde synlig under ar-
beidsstykket.

– Løsne spennarmen

27

. Til en mindre skjæredybde trekker

du sagen bort fra grunnplaten

14

, for en større skjæredyb-

de trykker du sagen mot grunnplaten

14

. Innstill ønsket

mål på skjæredybdeskalaen. Trekk spennarmen

27

 fast

igjen.

– Hvis du ikke kan innstille skjæredybden fullstendig etter

løsning av spennarmen

27

, trekker du spennarmen

27

bort fra sagen og svinger den ned. Slipp deretter spennar-
men

27

 igjen. Gjenta det hele til ønsket skjæredybde kan

innstilles.

– Hvis du ikke kan fiksere skjæredybden tilstrekkelig etter

fasttrekking av spennarmen

27

, trekker du spennarmen

27

 bort fra sagen og svinger den opp. Slipp deretter

spennarmen

27

 igjen. Gjenta det hele til skjæredybden er

fiksert.

Innstilling av gjæringsvinkelen
(GKS 55+ G / GKS 55+ GCE)

Legg elektroverktøyet helst på frontsiden av vernedekselet

17

.

– Løsne vingeskruene

8

 og

15

. Sving sagen mot siden. Inn-

still ønsket mål på skalaen

6

. Skru vingeskruene

8

 og

15

fast igjen.

Merk:

Ved gjæringssnitt er skjæredybden mindre enn anvist

verdi på skjæredybdeskalaen

28

.

Innstilling av gjæringsvinkelen (GKS 165)

Legg elektroverktøyet helst på frontsiden av vernedekselet

17

.

– Løsne vingeskruen

8

. Sving sagen mot siden. Innstill øn-

sket mål på skalaen

6

. Skru vingeskruen

8

 fast igjen.

Merk:

Ved gjæringssnitt er skjæredybden mindre enn anvist

verdi på skjæredybdeskalaen

28

.

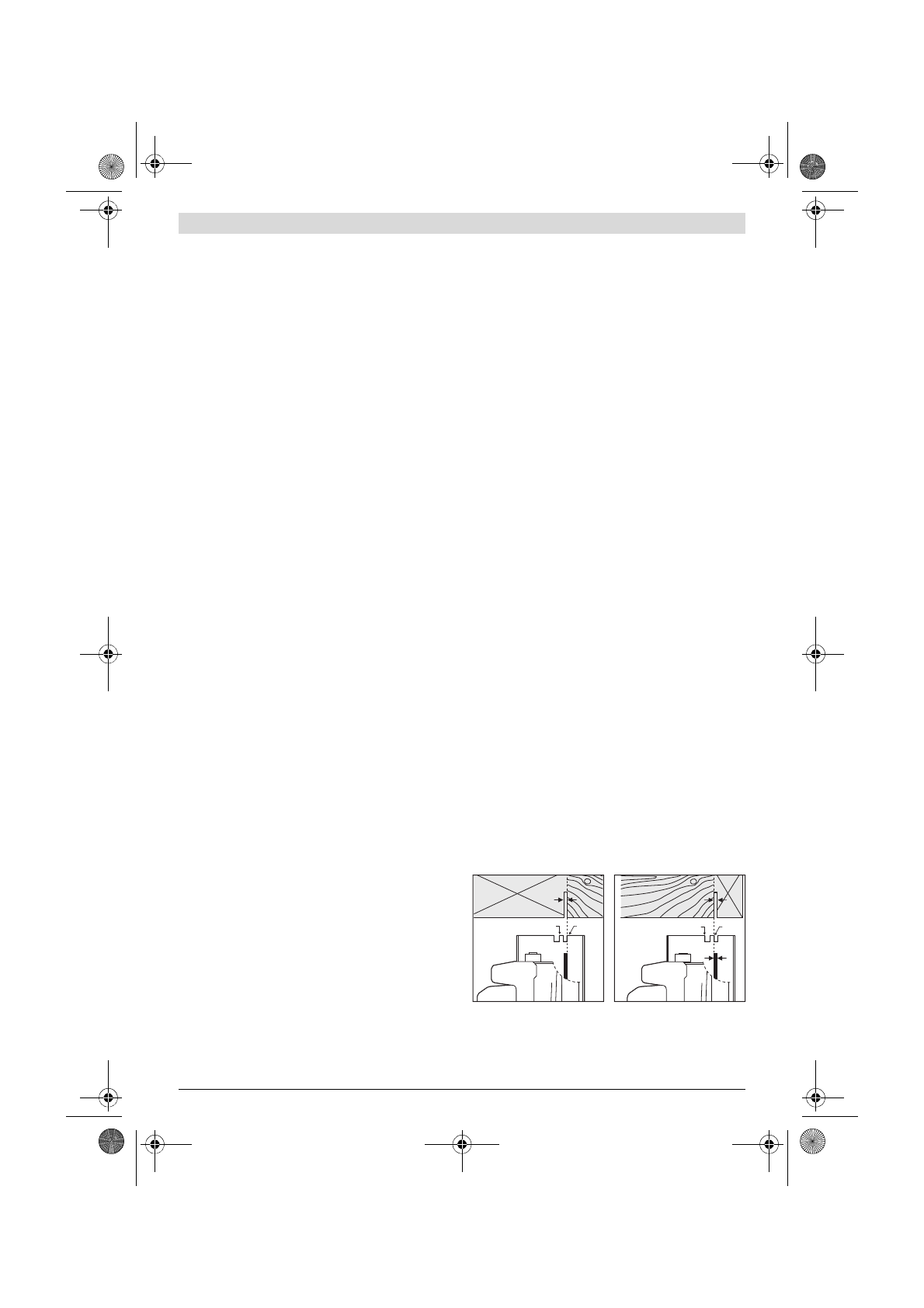

Snittmarkeringer

Snittmarkering 0 °

10

 viser sagbladets posisjon ved rettvin-

klet snitt. Snittmarkering 45 °

9

 viser sagbladets posisjon ved

45 °-snitt.

0

45

0

45
