È vietato montare l’adattatore per l’aspirazione quan-
do l’aspirazione esterna non è collegata.

In caso contra-

rio vi è il pericolo di intasare il canale di aspirazione.



È vietato collegare un sacchetto raccoglipolvere
all’adattatore per l’aspirazione.

In caso contrario vi è il

pericolo di intasare il sistema di aspirazione.

Per poter garantire un’aspirazione ottimale l’adattatore per
l’aspirazione

26

 deve essere pulito regolarmente.

Aspirazione esterna

Collegare il tubo di aspirazione

31

 con un aspirapolvere (ac-

cessorio opzionale). Una visione d’insieme relativa al collega-
mento con diversi tipi di aspirapolvere si trova alla fine di que-
ste istruzioni.

L’elettroutensile può essere collegato direttamente ad un
aspiratore multiuso della Bosch munito di dispositivo automa-
tico di teleinserimento. Questo entra automaticamente in
azione al momento in cui si avvia l’elettroutensile.

L’aspirapolvere deve essere adatto per il materiale da lavora-
re.

Utilizzare un aspiratore speciale per l’aspirazione di polveri
particolarmente nocive per la salute, cancerogene oppure
polveri asciutte.

Uso

Modi operativi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Regolazione della profondità di taglio (vedi figura C)



Adattare la profondità di taglio allo spessore del pezzo
in lavorazione.

Nella parte inferiore del pezzo in lavorazio-

ne la lama deve uscire in misura inferiore all’altezza del
dente.

– Sblocco della levetta di fissaggio

27

. Per una profondità di

taglio minore, allontanare la sega dal pattino

14

 per una

maggiore profondità di taglio, avvicinare la sega al pattino

14

. Regolare la misura richiesta operando con la scala del-

la profondità di taglio. Stringere di nuovo forte la levetta di
fissaggio

27

.

– Se dopo aver allentato la levetta di fissaggio

27

 non doves-

se essere più possibile regolare completamente la profon-
dità di taglio, tirare la levetta di fissaggio

27

 allontanandola

dalla sega e orientarla verso il basso. Rilasciare la levetta di
fissaggio

27

. Ripetere quest’operazione fino a quando sarà

possibile regolare la profondità di taglio desiderata.

– Se dopo aver serrato la levetta di fissaggio

27

 non dovesse

essere possibile fissare sufficientemente la profondità di
taglio, tirare la levetta di fissaggio

27

 allontanandola dalla

sega e orientarla verso l’alto. Rilasciare la levetta di fissag-
gio

27

. Ripetere quest’operazione fino a quando sarà fissa-

ta la profondità di taglio.

Impostazione dell’angolo obliquo
(GKS 55+ G / GKS 55+ GCE)

Poggiare l’elettroutensile preferibilmente sul lato frontale del-
la cuffia di protezione

17

.

– Allentare le viti ad alette

8

 e

15

. Ribaltare la sega lateral-

mente. Regolare la misura richiesta alla scala

6

. Avvitare di

nuovo forte le viti ad alette

8

 e

15

.

Nota bene:

In caso di tagli con pezzo obliquo, la profondità di

taglio è minore del valore visualizzato sulla scala della profon-
dità di taglio

28

.

Impostazione dell’angolo obliquo (GKS 165)

Poggiare l’elettroutensile preferibilmente sul lato frontale del-
la cuffia di protezione

17

.

– Allentare la vite ad alette

8

. Ribaltare la sega lateralmente.

Regolare la misura richiesta operando con la scala

6

. Avvi-

tare di nuovo bene la vite ad alette

8

.

Nota bene:

In caso di tagli con pezzo obliquo, la profondità di

taglio è minore del valore visualizzato sulla scala della profon-
dità di taglio

28

.

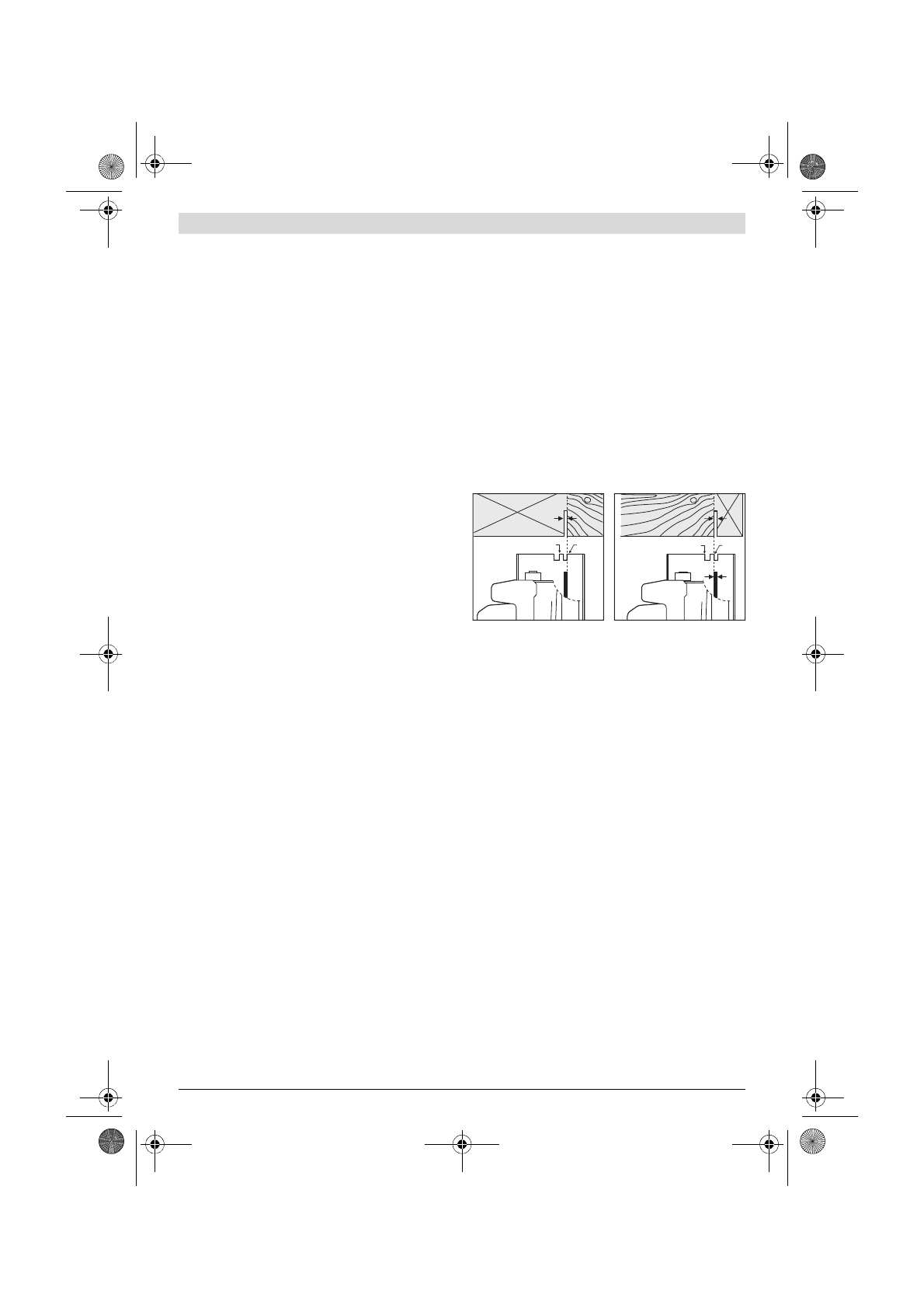

Marcature del taglio

La marcatura del taglio 0 °

10

 indica la posizione della lama di

taglio in caso di taglio ad angolo retto. La marcatura del taglio
45 °

9

 indica la posizione della lama di taglio in caso di taglio

ad angolo retto da 45 °.

– Per eseguire un taglio preciso, applicare la sega circolare

sul pezzo in lavorazione come indicato nell’illustrazione. È
preferibile eseguire prima un taglio di prova.

Messa in funzione



Osservare la tensione di rete! La tensione della rete de-
ve corrispondere a quella indicata sulla targhetta
dell’elettroutensile. Gli elettroutensili con l’indicazio-
ne di 230 V possono essere collegati anche alla rete di
220 V.

Accendere/spegnere

– Per

accendere l’elettroutensile

 azionare

prima

 il pulsan-

te di sicurezza

3

 e premere

poi

 l’interruttore di avvio/arre-

sto

2

 tenendolo premuto.

– Per

spegnere

 l’elettroutensile rilasciare di nuovo l’interrut-

tore di avvio/arresto

2

.

Nota bene:

Per motivi di sicurezza non è possibile bloccare

l’interruttore avvio/arresto

2

 che deve essere tenuto sempre

premuto durante l’esercizio.

Preselezione del numero di giri (GKS 55+ GCE)

Tramite la rotellina per la selezione del numero giri

1

 è possi-

bile preselezionare la velocità richiesta anche durante la fase
di funzionamento.

Il numero di giri necessario dipende dalla lama di taglio utiliz-
zata e dal materiale da lavorare (vedi schema con pittogrammi
applicazioni).
