Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.
– По возможности используйте пригодный для мате-

риала пылеотсос.

– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-

ской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписания
для обрабатываемых материалов.



Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.

Установка адаптера отсасывания (см. рис. В)

– Насадите адаптер отсасывания

26

 на вывод стружки

16

до фиксирования. Дополнительно предохраните адап-
тер отсасывания

26

 винтом

25

.

К адаптеру отсасывания

26

 можно присоединить шланг

отсасывания с диаметром в 35 мм.



Не допускается установка адаптера отсасывания
без подключенного устройства отсасывания.

Иначе

может быть забит отсасывающий канал.



Не разрешается надевать пылесборный мешок на
адаптер отсасывания.

Поскольку в результате может

забиться система отсоса.

Для обеспечения оптимального отсоса необходимо регу-
лярно очищать адаптер отсасывания

26

.

Внешняя система пылеотсоса

Соедините шланг отсасывания

31

 с пылесосом (принад-

лежности). Обзор возможностей присоединения к раз-
личным пылесосам Вы найдете в конце настоящего руко-
водства.

Электроинструмент может быть подключен прямо к штеп-
сельной розетке универсального пылесоса фирмы Bosch
с устройством дистанционного пуска. Пылесос автомати-
чески запускается при включении электроинструмента.

Пылесос должен быть пригоден для обрабатываемого ма-
териала.

Применяйте специальный пылесос для отсасывания осо-
бо вредных для здоровья видов пыли –  возбудителей ра-
ка или сухой пыли.

Работа с инструментом

Режимы работы



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Регулировка глубины пропила (см. рис. С)



Глубина резания должна соответствовать толщине
детали.

Пильный диск не должен выступать за обраба-

тываемую заготовку более чем на высоту зуба.

– Отпустите зажимной рычаг

27

. Для небольшой глубины

пропила оттяните пилу от опорной плиты

14

, для боль-

шей глубины  –  прижмите пилу к опорной плите

14

.

Установите желаемый размер по шкале глубины пропи-
ла. Крепко затяните зажимной рычаг

27

.

– Если после отпуска зажимного рычага

27

 Вам не удаст-

ся полностью установить глубину реза, то оттяните за-
жимной рычаг

27

 от пилы и поверните его вниз. Отпу-

стите зажимной рычаг

27

. Повторяйте эту операцию

пока Вы не установите желаемую глубину пропила.

– Если после затягивания зажимного рычага

27

 Вы не

сможете достаточно зафиксировать глубину реза, то
оттяните зажимной рычаг

27

 от пилы и поверните его

наверх. Отпустите зажимной рычаг

27

. Повторяйте эту

операцию пока Вы не зафиксируете глубину пропила.

Настройка угла распила (GKS 55+ G / GKS 55+ GCE)

Положите электроинструмент на торцовую сторону защит-
ного кожуха

17

.

– Отпустите барашковые винты

8

 и

15

. Поверните пилу в

сторону. Установите желаемый размер по шкале

6

.

Крепко затяните барашковые винты

8

 и

15

.

Указание:

Глубина пропила под углом меньше, чем пока-

зываемое значение на шкале глубины пропила

28

.

Настройка угла распила (GKS 165)

Положите электроинструмент на торцовую сторону защит-
ного кожуха

17

.

– Отпустите барашковый винт

8

. Поверните пилу в сторо-

ну. Установите желаемый размер по шкале

6

. Крепко

затяните барашковый винт

8

.

Указание:

Глубина пропила под углом меньше, чем пока-

зываемое значение на шкале глубины пропила

28

.

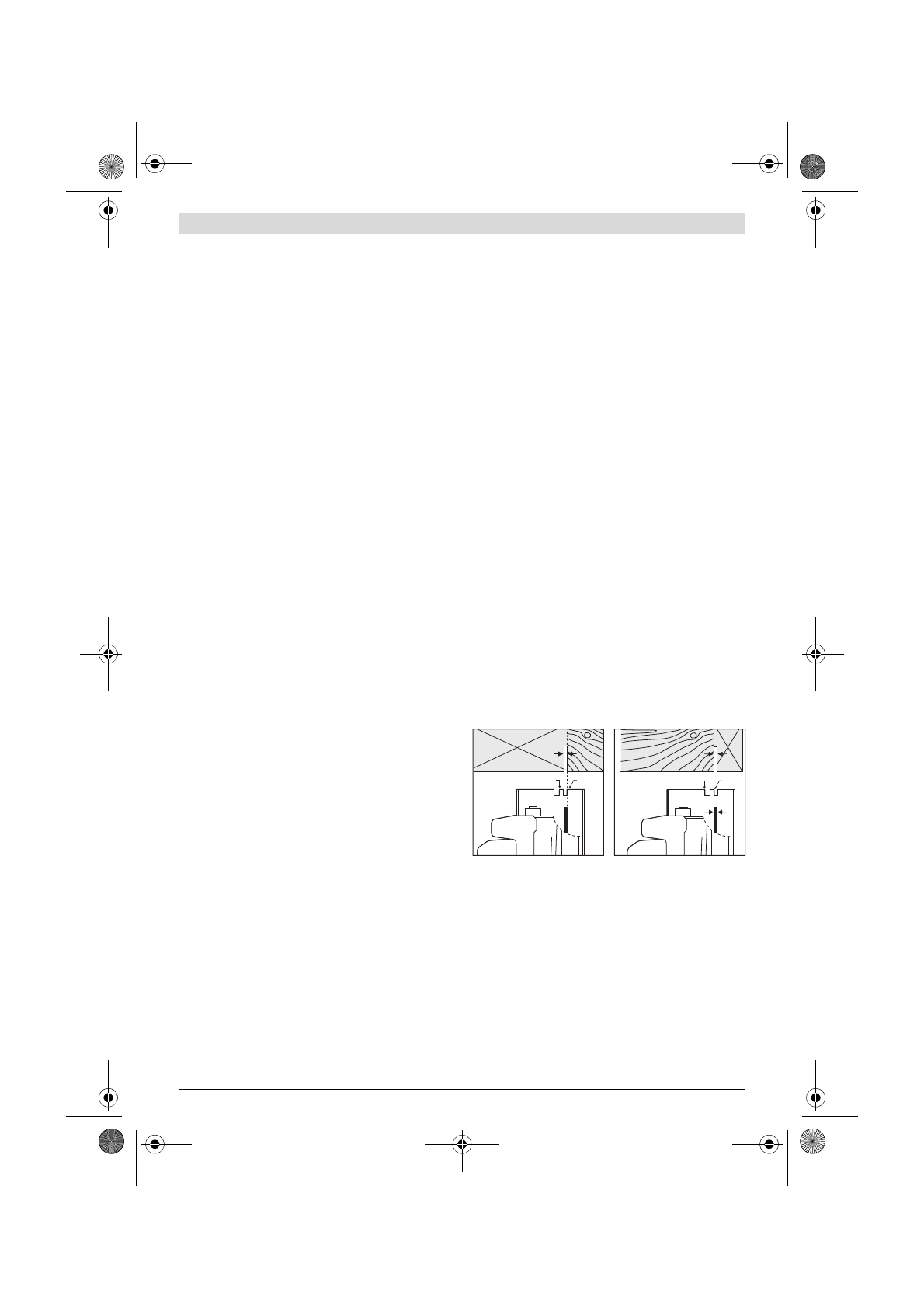

Метки угла пропила

Метка угла пропила 0°

10

 показывает положение пильного

диска при распиле под прямым углом. Метка угла пропила
45°

9

 показывает положение пильного диска при распиле

под углом 45°.

– Для получения точного пропила установите дисковую

пилу на заготовке согласно рисунку. Рекомендуется
сделать пробный пропил.

0

45

0

45
