 | Hrvatski

1 609 92A 2AV | (23.3.16)

Bosch Power Tools



Adapter usisavanja ne smije se montirati bez priključe-
nog vanjskog usisavanja.

Inače bi se mogao začepiti usi-

sni kanal.



Na adapter usisavanja se ne smije priključiti vrećica za
prašinu.

Inače bi se mogao začepiti usisni sustav.

Za osiguranje optimalnog usisavanja, adapter usisavanja

26

se mora redovito čistiti.

Vanjsko usisavanje

Spojite usisno crijevo

31

 sa usisavačem prašine (pribor). Pre-

gled priključaka na različite usisavače možete naći na kraju
ovih uputa.

Električni alat može se izravno priključiti na utičnicu Bosch
univerzalnog usisavača sa napravom za daljinsko pokretanje.
On se automatski starta kod uključivanja električnog alata.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno opa-
sna za zdravlje, treba koristiti specijalni usisavač.

Rad

Načini rada



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Namještanje dubine rezanja (vidjeti sliku C)



Prilagodite dubinu rezanja debljini izratka.

Ispod izratka

treba biti vidljiva manje od jedna puna visina zupca.

– Otpustite steznu polugu

27

. Za manje dubine rezanja po-

vlačite pilu dalje od temeljne ploče

14

, a za veće dubine re-

zanja pritišćite pilu prema temljenoj ploči

14

. Namjestite

željenu mjeru na skali dubine rezanja. Ponovno stegnite
steznu polugu

27

.

– Ako se nakon otpuštanja stezne poluge

27

 dubina rezanja

ne može potpuno regulirati, odmaknite steznu polugu

27

od pile i zakrenite je prema dolje. Ponovno otpustite steznu
polugu

27

. Ponovite ovaj postupak sve do podešavanja

tražene dubine rezanja.

– Ako se nakon čvrstog stezanja stezne poluge

27

 dubina re-

zanja ne može dovoljno fiksirati, odmaknite steznu polugu

27

 od pile i zakrenite je prema gore. Ponovno otpustite ste-

znu polugu

27

. Ponovite ovaj postupak sve dok dubina re-

zanja ne bude fiksirana.

Namještanje kuta kosog rezanja
(GKS 55+ G / GKS 55+ GCE)

Najbolje je da električni alat odložite na čeonu stranu štitnika

17

.

– Otpustite leptiraste vijke

8

 i

15

. Zakrenite pilu bočno. Na-

mjestite željenu mjeru na skali

6

. Ponovno stegnite leptira-

ste vijke

8

 i

15

.

Napomena:

Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali dubine rezanja

28

.

Namještanje kuta kosog rezanja (GKS 165)

Najbolje je da električni alat odložite na čeonu stranu štitnika

17

.

– Otpustite leptirasti vijak

8

. Zakrenite pilu bočno. Namjesti-

te željenu mjeru na skali

6

. Ponovno stegnite leptirasti vijak

8

.

Napomena:

Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali dubine rezanja

28

.

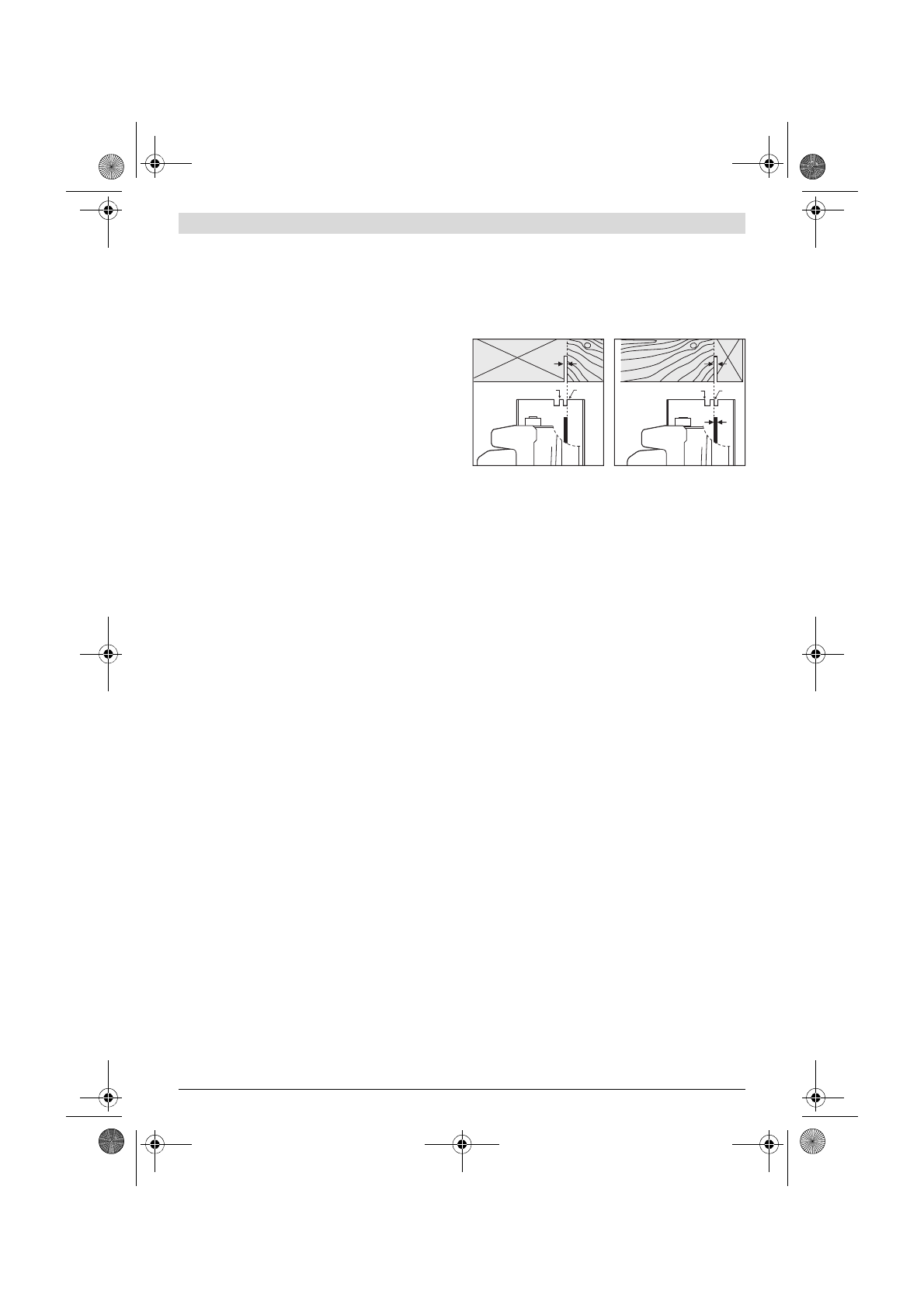

Oznake rezanja

Oznaka rezanja 0 °

10

 pokazuje položaj lista pile kod rezanja

pod pravim kutom. Oznaka rezanja 45 °

9

 pokazuje položaj li-

sta pile kod 45 °-reza.

– Za  točno  rezanje  kružnu  pilu  postavite na izradak kako je

prikazano. Najbolje je da provedete probni rez.

Puštanje u rad



Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.

Uključivanje/isključivanje

– Za

puštanje u rad

 električnog alata pritisnite

najprije

 za-

por uključivanja

3

 i

nakon toga

 pritisnite prekidač za uklju-

čivanje/isključivanje

2

 i držite ga pritisnutog.

– Za

isključivanje

 električnog alata otpustite prekidač za

uključivanje/isključivanje

2

.

Napomena:

Iz razloga sigurnosti se prekidač za uključiva-

nje/isključivanje

2

 ne može utvrditi, nego tijekom rada mora

stalno ostati pritisnut.

Predbiranje broja okretaja (GKS 55+ GCE)

Sa kotačićem za predbiranje broja okretaja

1

 možete pret-

hodno odabrati potreban broj okretaja i tijekom rada električ-
nog alata.

Potreban broj okretaja ovisan je od korištenog lista pile i obra-
đivanog materijala (vidjeti pregled listova pile na kraju ovih
uputa za uporabu).

Inercijska kočnica (GKS 55+ G / GKS 55+ GCE)

Ugrađena inercijska kočnica skraćuje zaustavno vrijeme lista
pile nakon isključivanja električnog alata.

Ograničenje struje zaleta (GKS 55+ GCE)

Elektroničko ograničenje struje zaleta ograničava snagu kod
uključivanja električnog alata i omogućava rad sa priključkom
na 16 A osiguraču.

Konstantelektronik (GKS 55+ GCE)

Konstantelektronik održava broj okretaja kod praznog hoda i
opterećenja gotovo konstantnim i time jamči jednolični radni
učinak.

0

45

0

45
