 | Česky

1 609 92A 2AV | (23.3.16)

Bosch Power Tools

– Pilový  kotouč

22

 nasaďte na unášecí přírubu

23

. Směr ře-

zu zubů (směr šipky na pilovém kotouči) a šipka směru otá-
čení na ochranném krytu

17

 musí souhlasit.

– Nasaďte upínací přírubu

21

 a našroubujte upínací šroub

20

 ve směru otáčení



. Dbejte na správnou polohu na-

montování unášecí příruby

23

 a upínací příruby

21

.

– Stlačte aretační tlačítko vřetene

5

 a podržte jej stlačené.

– Klíčem na vnitřní šestihrany

4

 pevně utáhněte upínací

šroub

20

 ve směru otáčení



. Utahovací moment má činit

6 – 9 Nm, to odpovídá utažení silou ruky vč. ¼ otáčky.

Odsávání prachu/třísek



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pokud možno používejte pro daný materiál vhodné od-

sávání prachu.

– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané ma-
teriály.



Vyvarujte se usazenin prachu na pracovišti.

Prach se

může lehce vznítit.

Montáž odsávacího adaptéru (viz obr. B)

– Nastrčte odsávací adaptér

26

 na výfuk třísek

16

 až zasko-

čí. Navíc zajistěte odsávací adaptér

26

 pomocí šroubu

25

.

Na odsávací adaptér

26

 lze připojit odsávací hadici s prů-

měrem 35 mm.



Odsávací adaptér nesmí být namontován bez připoje-
ného externího odsávání.

Jinak se může odsávací kanál

ucpat.



Na odsávací adaptér nesmí být připojen žádný pracho-
vý sáček.

Jinak se může odsávací systém ucpat.

Pro zaručení optimálního odsávání se musí odsávací adaptér

26

 pravidelně čistit.

Externí odsávání

Odsávací hadici

31

 spojte s vysavačem (příslušenství). Pře-

hled přípojek na různé vysavače naleznete na konci tohoto ná-
vodu.

Elektronářadí lze připojit přímo do zásuvky víceúčelového vy-
savače Bosch s dálkovým spínáním. Ten se při zapnutí elek-
tronářadí automaticky nastartuje.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.

Provoz

Druhy provozu



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Nastavení hloubky řezu (viz obr. C)



Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrob-

kem by měla být viditelná necelá výška zubu.

– Povolte upínací páčku

27

. Pro menší hloubku řezu odtáh-

něte pilu od základové desky

14

, pro větší hloubku řezu za-

tlačte pilu k základové desce

14

. Nastavte požadovaný roz-

měr na stupnici hloubky řezu. Upínací páčku

27

 opět utáh-

něte.

– Pokud byste nemohli po povolení upínací páčky

27

 úplně

přestavit hloubku řezu, vytáhněte upínací páčku

27

 od pily

pryč a natočte ji dolů. Upínací páčku

27

 opět uvolněte.

Tento proces opakujte, až je požadovaná hloubka řezu na-
stavitelná.

– Pokud byste nemohli po utažení upínací páčky

27

 dosta-

tečně zafixovat hloubku řezu, vytáhněte upínací páčku

27

od pily pryč a natočte ji nahoru. Upínací páčku

27

 opět

uvolněte. Tento proces opakujte, až je hloubka řezu zafixo-
vaná.

Nastavení šikmých úhlů (GKS 55+ G / GKS 55+ GCE)

Elektronářadí položte nejlépe na čelní stranu ochranného kry-
tu

17

.

– Povolte křídlové šrouby

8

 a

15

. Pilu vychylte na bok. Na-

stavte požadovaný rozměr na stupnici

6

. Křídlové šrouby

8

a

15

 opět utáhněte.

Upozornění:

U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu

28

.

Nastavení šikmých úhlů (GKS 165)

Elektronářadí položte nejlépe na čelní stranu ochranného kry-
tu

17

.

– Uvolněte křídlový šroub

8

. Otočte pilu na bok. Požadova-

nou míru nastavte na stupnici

6

. Křídlový šroub

8

 opět pev-

ně utáhněte.

Upozornění:

U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu

28

.

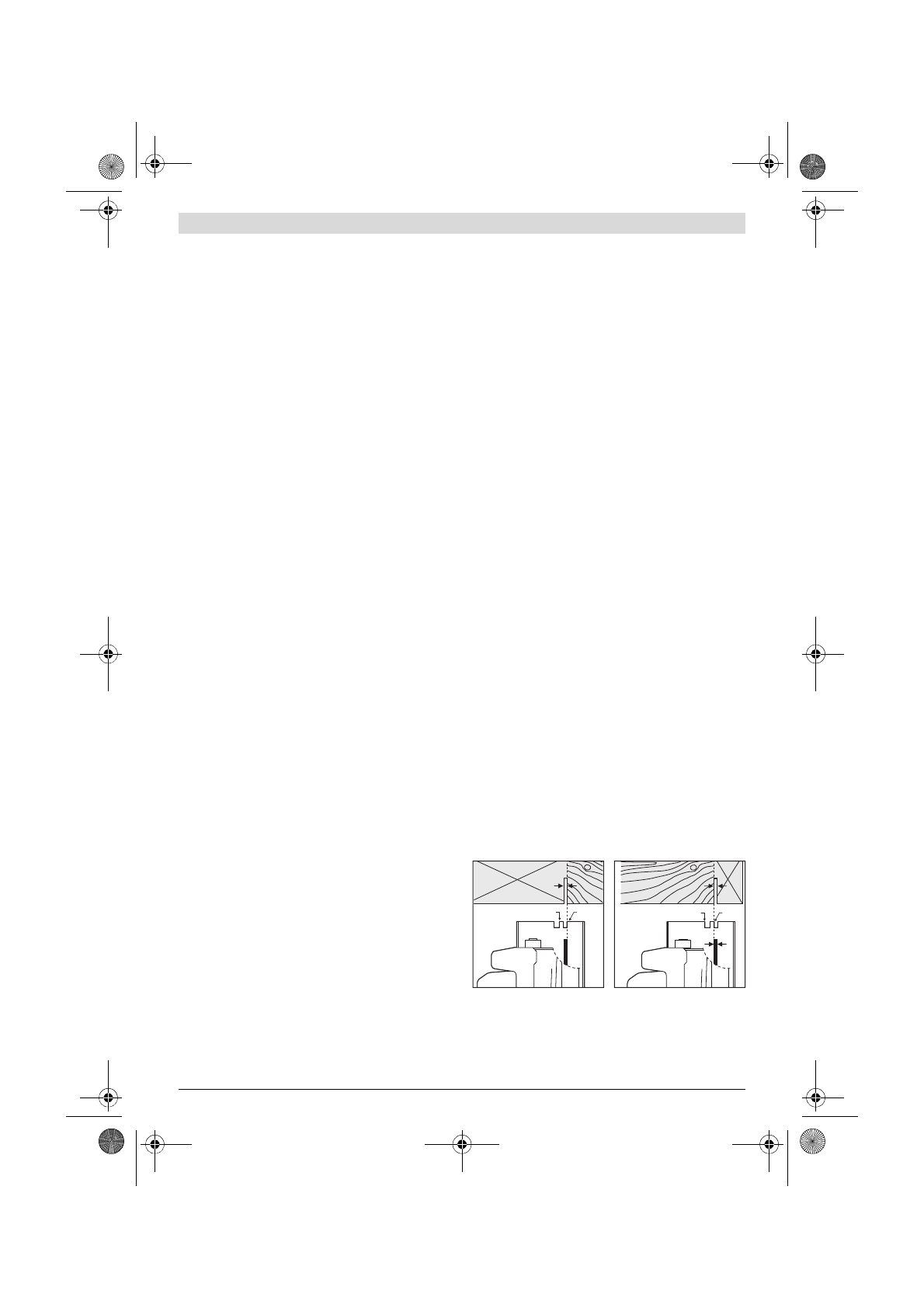

Označení řezu

Označení řezu 0 °

10

 ukazuje polohu pilového kotouče při pra-

voúhlém řezu. Označení řezu 45 °

9

 ukazuje polohu pilového

kotouče při řezu pod sklonem 45 °.

0

45

0

45
