66

 | Nederlands

1 609 92A 4LL | (18.10.2018)

Bosch Power Tools

Gebruik bij het afzuigen van voor de gezondheid bijzonder

gevaarlijk, kankerverwekkend of droog stof een speciale zui-

ger.

Gebruik

Modi

u

Neem altijd voor werkzaamheden aan het elektrische

gereedschap de accu uit het gereedschap.

Zaagdiepte instellen (zie afbeelding C)

u

De zaagdiepte aanpassen aan de dikte van het werk-

stuk

. Er dient minder dan een volledige tandhoogte onder

het werkstuk zichtbaar te zijn.

De spanhendel

(29)

 losdraaien. Voor een geringere zaag-

diepten de zaag van de voetplaat

(6)

 af trekken, voor een

grotere zaagdiepte, de zaag naar de voetplaat

(6)

 toe druk-

ken. Stel de gewenste maat op de zaagdiepteschaalverde-

ling in. De spanhendel

(29)

 weer vastdraaien.

De spankracht van de spanhendel

(29)

 kan worden nage-

steld. Hiervoor de spanhendel

(29)

 losschroeven en deze

minimaal 30° linksom verzet weer vastdraaien.

Verstekhoek instellen (GKS 18V-57 G)

Leg het elektrische gereedschap op de voorzijde van de be-

schermkap

(17)

.

De vleugelschroeven

(8)

 en

(15)

 losdraaien. Draai de zaag

opzij. De gewenste maat instellen op de schaalverdeling

(9)

.

De vleugelschroeven

(8)

 en

(15)

 weer vastdraaien.

Opmerking:

 Bij verstekzaagsneden, is de snijdiepte minder

dan de weergegeven waarde op de zaagdiepteschaalverde-

ling

(30)

.

Verstekhoek instellen (GKS 18V-57)

Leg het elektrische gereedschap op de voorzijde van de be-

schermkap

(17)

.

Draai de vleugelschroef

(8)

 los. Draai de zaag opzij. De ge-

wenste maat instellen op de schaalverdeling

(9)

. De vleugel-

schroef

(8)

 weer vastschroeven.

Opmerking:

 Bij verstekzaagsneden, is de snijdiepte minder

dan de weergegeven waarde op de zaagdiepteschaalverde-

ling

(30)

.

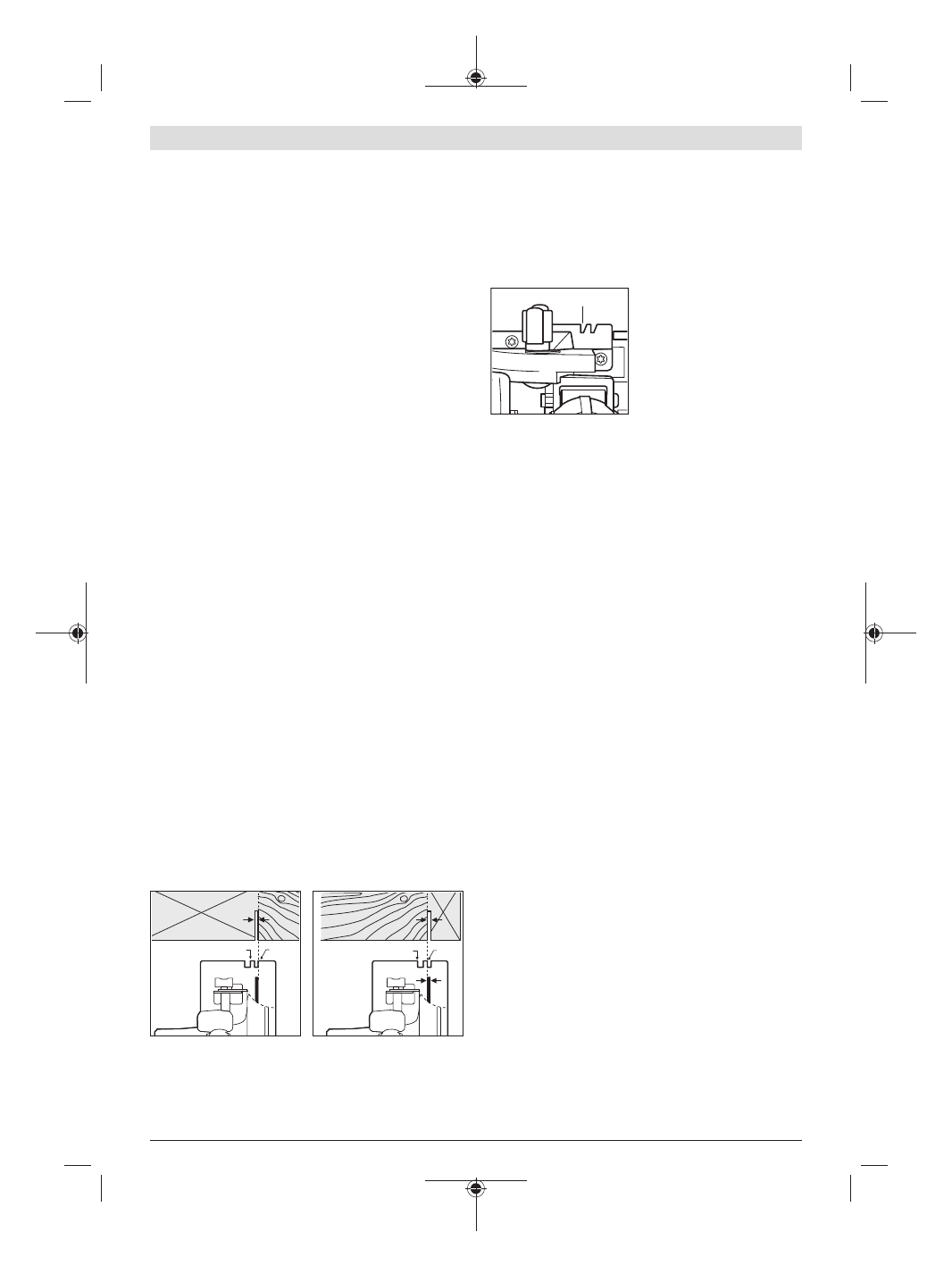

Zaagmarkeringen (GKS 18V-57):

0

45

0

45

De zaagmarkering 0°

(11)

 toont de positie van het zaagblad

bij het haaks zagen. De zaagmarkering 45°

(10)

 toont de po-

sitie van het zaagblad bij een 45°-zaagsnede.

Zet de cirkelzaag zoals in de afbeelding aangegeven tegen

het werkstuk om maatzuiver te zagen. Voer het best een

proefsnede uit.

GKS 18V-57 G:

Bij gebruik van het geleiderailsysteem FSN kan bij verstekza-

gen het elektrische gereedschap in de opname van de gelei-

derail blijven zitten.

(10)

Gebruik uitsluitend zaagmar-

kering

(10)

 bij zagen in een

rechte hoek en bij zagen in

een hoek van 45° met gelei-

derail.

Ingebruikname

Accu plaatsen

u

Gebruik alleen originele Bosch Li-Ion-accu's met de op

het typeplaatje van uw elektrische gereedschap aan-

gegeven spanning.

 Het gebruik van andere accu’s kan

tot verwondingen en brandgevaar leiden.

Schuif de geladen accu

(19)

 vanaf de voorkant in de voet

van het elektrische gereedschap. Druk de accu volledig in de

voet tot de rode streep niet meer zichtbaar is en de accu vei-

lig vergrendeld is.

In- en uitschakelen

Voor de

het in gebruik nemen

 van het elektrische gereed-

schap, eerst op de inschakelblokkering

(1)

 drukken en

daar-

na

 drukken op de aan-/uit-schakelaar

(18)

 en deze inge-

drukt houden.
Om het elektrische gereedschap

uit te schakelen

 laat u de

aan/uit-schakelaar

(18)

 los.

Aanwijzing:

 Om veiligheidsredenen kan de aan/uit-schake-

laar

(18)

 niet worden vergrendeld, maar moet tijdens het ge-

bruik voortdurend ingedrukt blijven.

Snelstop

Een geïntegreerde snelstop verkort het uitlopen van het

zaagblad na het uitschakelen van het elektrische gereed-

schap.

Bescherming tegen diepontlading

De Li-Ion-accu is door de „Electronic Cell Protection (ECP)“

tegen diepontlading beschermd. Als de accu leeg is, wordt

het elektrische gereedschap door een veiligheidsschakeling

uitgeschakeld. Het inzetgereedschap beweegt niet meer.

Tips voor de werkzaamheden

De zaagbreedte varieert afhankelijk van gebruikt zaagblad.
Bescherm de zaagbladen tegen schokken en stoten.
Geleid het elektrische gereedschap gelijkmatig en licht du-

wend in de zaagrichting. Te sterk duwen vermindert de le-

vensduur van de inzetgereedschappen aanzienlijk en kan het

elektrische gereedschap schaden.
