łów lub niektórych rodzajów metalu, mogą stanowić zagroże-

nie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub

przedostanie się ich do płuc może wywołać reakcje alergicz-

ne i/lub choroby układu oddechowego operatora lub osób

znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są

za rakotwórcze, szczególnie w połączeniu z substancjami do

obróbki drewna (chromiany, impregnaty do drewna). Mate-

riały, zawierające azbest mogą być obrabiane jedynie przez

odpowiednio przeszkolony personel.
– O ile jest to możliwe, należy zawsze stosować system od-

sysania pyłu, dostosowany do rodzaju obrabianego mate-

riału.

– Należy zawsze dbać o dobrą wentylację stanowiska pracy.
– Zaleca się noszenie maski przeciwpyłowej z pochłania-

czem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kra-

ju przepisów, regulujących zasady obróbki różnego rodzaju

materiałów.

u

Należy unikać gromadzenia się pyłu na stanowisku

pracy.

Pyły mogą się z łatwością zapalić.

Montaż adaptera do odsysania pyłu (zob. rys. B)

Założyć adapter do odsysania pyłu

(28)

 na wyrzutnik wió-

rów

(16)

, aż zaskoczy blokada. Dodatkowo zabezpieczyć ad-

apter do odsysania pyłu

(28)

 śrubą

(27)

.

Do adaptera do odsysania pyłu

(28)

 można podłączyć wąż

odsysający o średnicy 35 mm.

u

Adapter do odsysania pyłu nie może być zamontowany

na urządzeniu bez podłączenia do niego zewnętrznego

systemu odsysania pyłu.

 Może przez to dojść do zatka-

nia się kanału ssącego.

u

Do adaptera do odsysania pyłu nie wolno podłączać

worka na pył

. W przeciwnym razie istnieje możliwość za-

tkania się systemu odsysania pyłu.

Aby zagwarantować optymalną skuteczność odsysania, nale-

ży regularnie czyścić adapter do odsysania pyłu

(28)

.

Zewnętrzny system odsysania pyłu

Podłączyć wąż odsysający

(35)

 do odkurzacza (osprzęt). Li-

sta odkurzaczy, które można podłączyć do elektronarzędzia,

znajduje się na końcu niniejszej instrukcji obsługi.
Elektronarzędzie można podłączyć do gniazda wbudowane-

go w odkurzacz uniwersalny Bosch wyposażony w funkcję

zdalnego startu/stopu. Odkurzacz uruchamiany jest wów-

czas automatycznie w momencie załączenia zasilania w elek-

tronarzędziu.
Odkurzacz musi być dostosowany do rodzaju obrabianego

materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia py-

łów rakotwórczych należy używać specjalnego odkurzacza.

Praca

Tryby pracy

u

Przed wszystkimi pracami przy elektronarzędziu nale-

ży wyjąć akumulator.

Ustawianie głębokości cięcia (zob. rys. C)

u

Głębokość cięcia należy dopasować do grubości obra-

bianego elementu

. Spod obrabianego elementu zęby

tarczy powinny wystawać na długość mniejszą niż ich cał-

kowita wysokość.

Zwolnić dźwignię mocującą

(29)

. Aby zmniejszyć głębokość

cięcia, należy odsunąć pilarkę od podstawy

(6)

, natomiast

aby zwiększyć głębokość cięcia należy wsunąć pilarkę głę-

biej, w kierunku podstawy

(6)

. Ustawić właściwą głębokość,

posługując się skalą głębokości cięcia. Ponownie zaciągnąć

dźwignię mocującą

(29)

.

Siłę mocowania dźwigni

(29)

 można regulować. W tym celu

należy odkręcić dźwignię mocującą

(29)

 i przykręcić ją po-

nownie w pozycji przesuniętej o co najmniej 30° w kierunku

przeciwnym do ruchu wskazówek zegara.

Ustawianie kąta cięcia (GKS 18V-57 G)

Najlepiej jest ułożyć elektronarzędzie na przedniej części po-

krywy ochronnej

(17)

.

Odkręcić śruby motylkowe

(8)

 i

(15)

. Odchylić na bok pilar-

kę Ustawić żądaną wartość na skali

(9)

. Ponownie dokręcić

śruby motylkowe

(8)

 i

(15)

.

Wskazówka:

 Podczas cięć pod kątem głębokość cięcia jest

mniejsza niż wskazana wartość na skali głębokości cięcia

(30)

.

Ustawianie kąta cięcia (GKS 18V-57)

Najlepiej jest ułożyć elektronarzędzie na przedniej części po-

krywy ochronnej

(17)

.

Odkręcić śrubę motylkową

(8)

. Odchylić na bok pilarkę

Ustawić żądaną wartość na skali

(9)

. Ponownie dokręcić śru-

bę motylkową

(8)

.

Wskazówka:

 Podczas cięć pod kątem głębokość cięcia jest

mniejsza niż wskazana wartość na skali głębokości cięcia

(30)

.

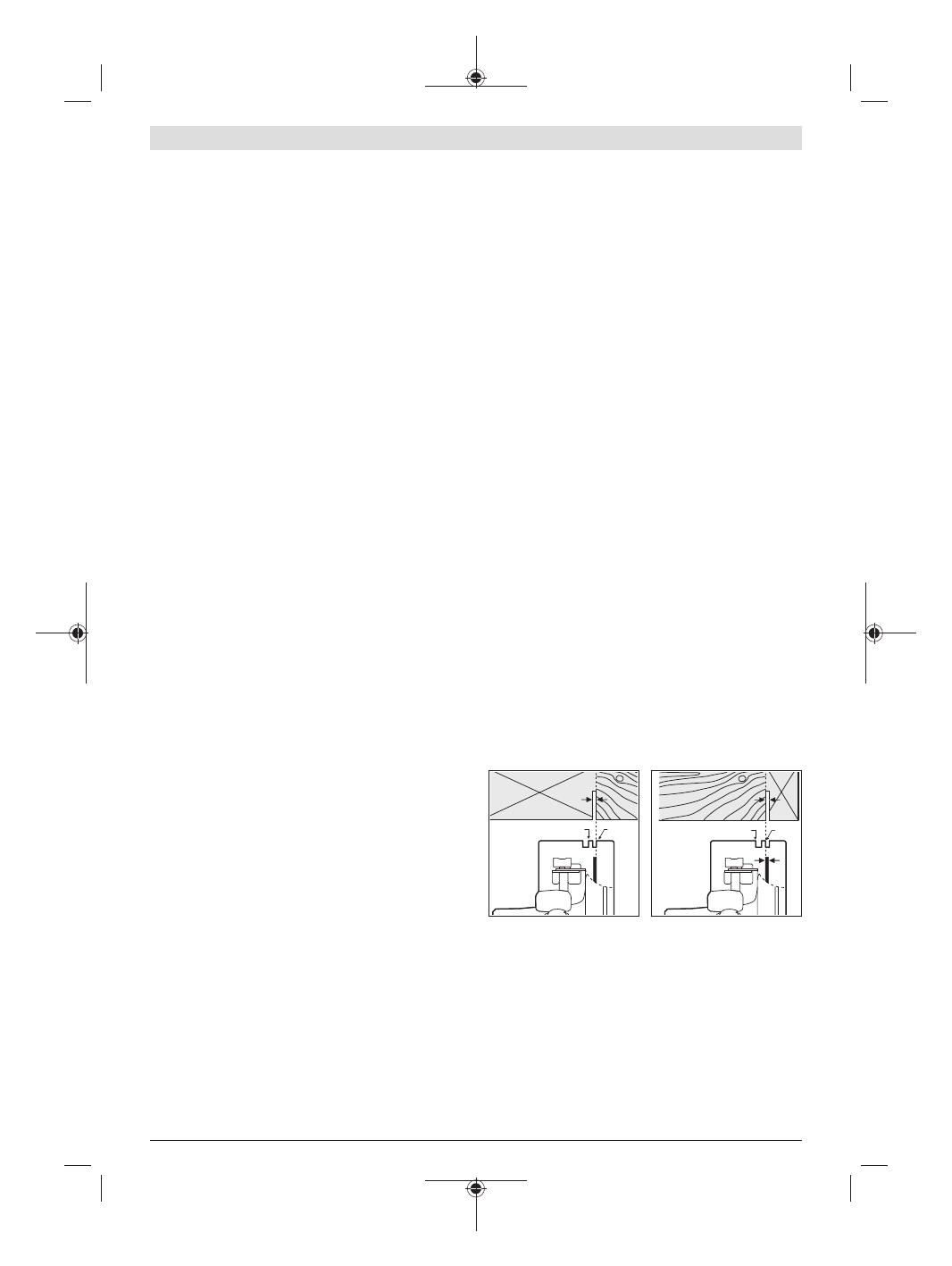

Znaczniki cięcia (GKS 18V-57):

0

45

0

45

Znacznik cięcia 0°

(11)

 wskazuje pozycję tarczy podczas cię-

cia pod kątem prostym. Znacznik cięcia 45°

(10)

 wskazuje

pozycję tarczy podczas cięcia pod kątem 45°.
Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę

tarczową do elementu obrabianego tak, jak pokazano na ry-

sunku. Najlepsze efekty osiągnie się, jeżeli przeprowadzi się

uprzednio cięcie próbne.

GKS 18V-57 G:

Podczas wykonywania cięć pod kątem z wykorzystaniem

systemu szyn prowadzących FSN elektronarzędzie może się

zaklinować w mocowaniu szyny prowadzącej.
