– Ziehen Sie mit dem Innensechskantschlüssel

(3)

 die

Spannschraube

(25)

 in Drehrichtung

➋

 fest. Das Anzugs-

moment soll 6–9 Nm betragen, das entspricht handfest

zzgl. ¼ Umdrehung.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheitsschäd-

lich sein. Berühren oder Einatmen der Stäube können allergi-

sche Reaktionen und/oder Atemwegserkrankungen des Be-

nutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als

krebserzeugend, besonders in Verbindung mit Zusatzstoffen

zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-

tiges Material darf nur von Fachleuten bearbeitet werden.
– Benutzen Sie mo

̈

glichst eine fu

̈

r das Material geeignete

Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

se P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

u

Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Absaugadapter montieren (siehe Bild B)

Stecken Sie den Absaugadapter

(28)

 auf den Spanauswurf

(16)

 bis er einrastet. Sichern Sie den Absaugadapter

(28)

zusätzlich mit der Schraube

(27)

.

An den Absaugadapter

(28)

 kann ein Absaugschlauch mit ei-

nem Durchmesser von 35 mm angeschlossen werden.

u

Der Absaugadapter darf nicht ohne angeschlossene

Fremdabsaugung montiert sein.

 Der Absaugkanal kann

sonst verstopfen.

u

An den Absaugadapter darf kein Staubsack ange-

schlossen werden

. Das Absaugsystem kann sonst ver-

stopfen.

Zur Gewährleistung einer optimalen Absaugung muss der

Absaugadapter

(28)

 regelmäßig gereinigt werden.

Fremdabsaugung

Verbinden Sie den Absaugschlauch

(35)

 mit einem Staub-

sauger (Zubehör). Eine Übersicht zum Anschluss an ver-

schiedene Staubsauger finden Sie am Ende dieser Anleitung.
Das Elektrowerkzeug kann direkt an die Steckdose eines

Bosch-Allzwecksaugers mit Fernstarteinrichtung ange-

schlossen werden. Dieser wird beim Einschalten des Elek-

trowerkzeuges automatisch gestartet.
Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

Betrieb

Betriebsarten

u

Nehmen Sie vor allen Arbeiten am Elektrowerkzeug

den Akku heraus.

Schnitttiefe einstellen (siehe Bild C)

u

Passen Sie die Schnitttiefe an die Dicke des Werk-

stücks an

. Es sollte weniger als eine volle Zahnhöhe unter

dem Werkstück sichtbar sein.

Lösen Sie den Spannhebel

(29)

. Für eine kleinere Schnitttie-

fe ziehen Sie die Säge von der Grundplatte

(6)

 weg, für eine

größere Schnitttiefe drücken Sie die Säge zur Grundplatte

(6)

 hin. Stellen Sie das gewünschte Maß an der Schnitttie-

fenskala ein. Ziehen Sie den Spannhebel

(29)

 wieder fest.

Die Spannkraft des Spannhebels

(29)

 kann nachgestellt

werden. Schrauben Sie dazu den Spannhebel

(29)

 ab und

schrauben Sie ihn um mindestens 30° gegen den Uhrzeiger-

sinn versetzt wieder fest.

Gehrungswinkel einstellen (GKS 18V-57 G)

Legen Sie das Elektrowerkzeug am besten auf die Stirnseite

der Schutzhaube

(17)

.

Lösen Sie die Flügelschrauben

(8)

 und

(15)

. Schwenken Sie

die Säge seitlich. Stellen Sie das gewünschte Maß an der

Skala

(9)

 ein. Schrauben Sie die Flügelschrauben

(8)

 und

(15)

 wieder fest.

Hinweis:

 Bei Gehrungsschnitten ist die Schnitttiefe kleiner

als der angezeigte Wert auf der Schnitttiefenskala

(30)

.

Gehrungswinkel einstellen (GKS 18V-57)

Legen Sie das Elektrowerkzeug am besten auf die Stirnseite

der Schutzhaube

(17)

.

Lösen Sie die Flügelschraube

(8)

. Schwenken Sie die Säge

seitlich. Stellen Sie das gewünschte Maß an der Skala

(9)

ein. Schrauben Sie die Flügelschraube

(8)

 wieder fest.

Hinweis:

 Bei Gehrungsschnitten ist die Schnitttiefe kleiner

als der angezeigte Wert auf der Schnitttiefenskala

(30)

.

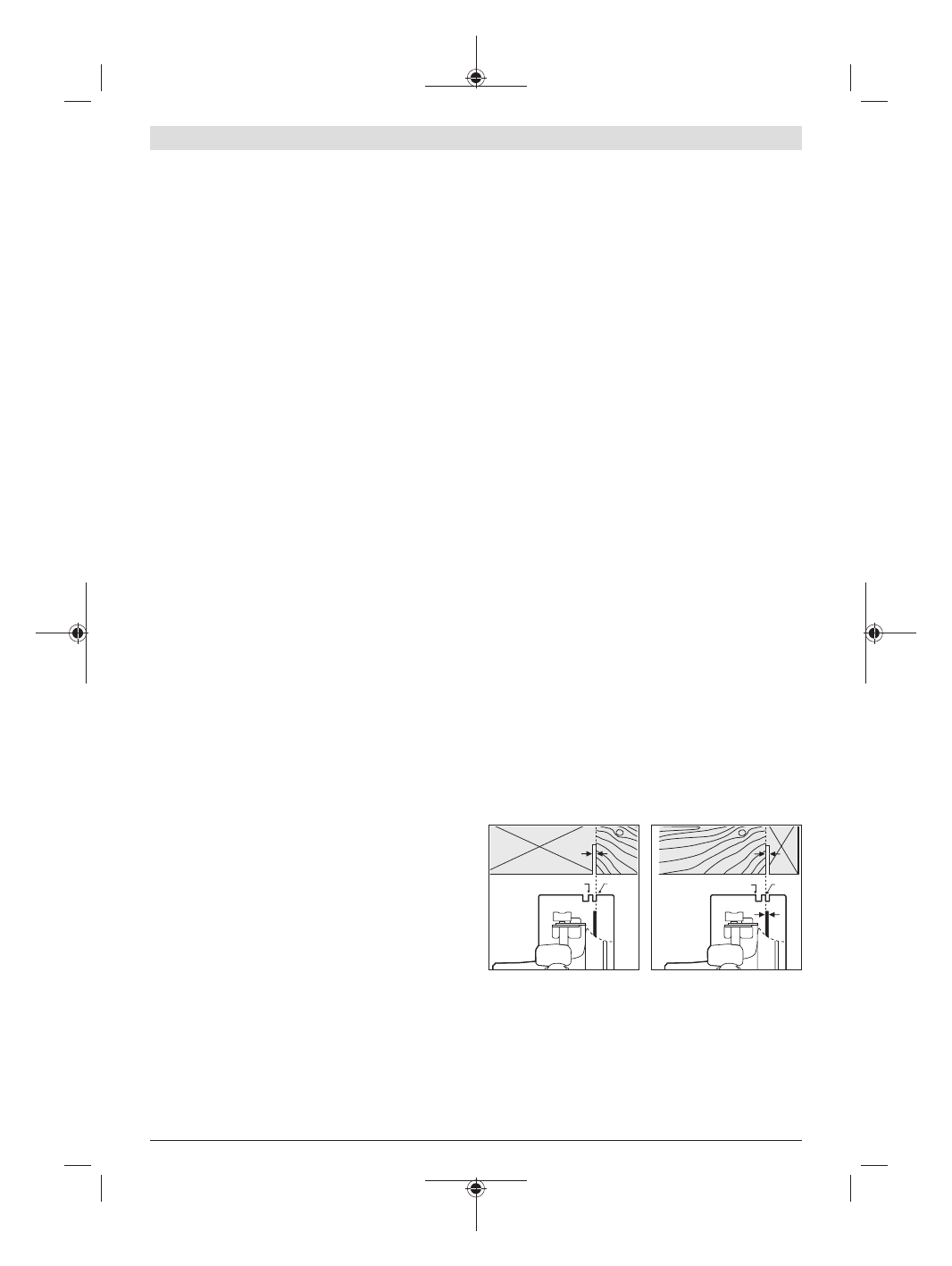

Schnittmarkierungen (GKS 18V-57):

0

45

0

45

Die Schnittmarkierung 0°

(11)

 zeigt die Position des Säge-

blattes bei rechtwinkligem Schnitt. Die Schnittmarkierung

45°

(10)

 zeigt die Position des Sägeblattes bei 45°-Schnitt.

Für einen maßgenauen Schnitt setzen Sie die Kreissäge wie

im Bild gezeigt an das Werkstück. Führen Sie am besten

einen Probeschnitt durch.
