– Рекомендується вдягати респіраторну маску з

фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів,

що діють у Вашій країні.

u

Уникайте накопичення пилу на робочому місці.

Пил

може легко займатися.

Монтаж відсмоктувального адаптера (див. мал. B)

Надіньте відсмоктувальний адаптер

(28)

 на викидач

тирси

(16)

, щоб він зайшов у зачеплення. Додатково

зафіксуйте відсмоктувальний адаптер

(28)

 гвинтом

(27)

.

До відсмоктувального адаптера

(28)

 можна приєднати

відсмоктувальний шланг діаметром 35 мм.

u

Відсмоктувальний адаптер не можна монтувати без

під’єднаної зовнішньої системи відсмоктування.

Інакше витяжний канал може забитися.

u

На відсмоктувальний адаптер не можна вдягати

пилозбірний мішок

. Інакше відсмоктувальна система

може забитися.

Для забезпечення оптимального відсмоктування

регулярно прочищайте відсмоктувальний адаптер

(28)

.

Зовнішнє відсмоктування

Приєднайте відсмоктувальний шланг

(35)

 до пилосмока

(приладдя). Огляд можливих пилосмоків міститься в кінці

цієї інструкції.
Електроінструмент можна підключити безпосередньо до

розетки універсального пилосмока Bosch з дистанційним

пусковим пристроєм. Він автоматично вмикається при

включенні електроприладу.
Пиловідсмоктувач повинен бути придатним для роботи з

оброблюваним матеріалом.
Для відсмоктування особливо шкідливого для здоров’я,

канцерогенного або сухого пилу потрібний спеціальний

пиловідсмоктувач.

Робота

Режими роботи

u

Перед усіма маніпуляціями з електроінструментом

виймайте акумуляторну батарею.

Регулювання глибини розпилювання (див. мал. C)

u

Встановлюйте глибину розпилювання у

відповідності до товщини оброблюваної деталі

.

Пиляльний диск має виглядати знизу оброблюваної

деталі менш ніж на висоту зуба.

Відпустіть затискний важіль

(29)

. Для зменшення

глибини розпилювання підніміть пилку вище над

опорною плитою

(6)

, для більшої глибини розпилювання

опустіть пилку нижче до опорної плити

(6)

. Встановіть

бажане значення на шкалі глибини розпилювання. Знову

затягніть затискний важіль

(29)

.

Силу затискання затискного важеля

(29)

 можна

підрегулювати. Для цього викрутіть затискний важіль

(29)

 і знову закрутіть його зі зміщенням щонайменше на

30° проти стрілки годинника.

Налаштування кута розпилювання (GKS 18V-57 G)

Найкраще покладіть електроприлад на торцевий бік

захисного кожуха

(17)

.

Відпустіть гвинти-баранчики

(8)

 та

(15)

. Нахиліть пилку

убік. Встановіть бажане значення на шкалі

(9)

. Знову

затягніть гвинти-баранчики

(8)

 та

(15)

.

Вказівка:

 При розпилюванні під нахилом глибина

розпилювання менша, ніж це показує шкала глибини

розпилювання

(30)

.

Налаштування кута розпилювання (GKS 18V-57)

Найкраще покладіть електроприлад на торцевий бік

захисного кожуха

(17)

.

Відпустіть гвинт-баранчик

(8)

. Нахиліть пилку убік.

Встановіть бажане значення на шкалі

(9)

. Знову затягніть

гвинт-баранчик

(8)

.

Вказівка:

 При розпилюванні під нахилом глибина

розпилювання менша, ніж це показує шкала глибини

розпилювання

(30)

.

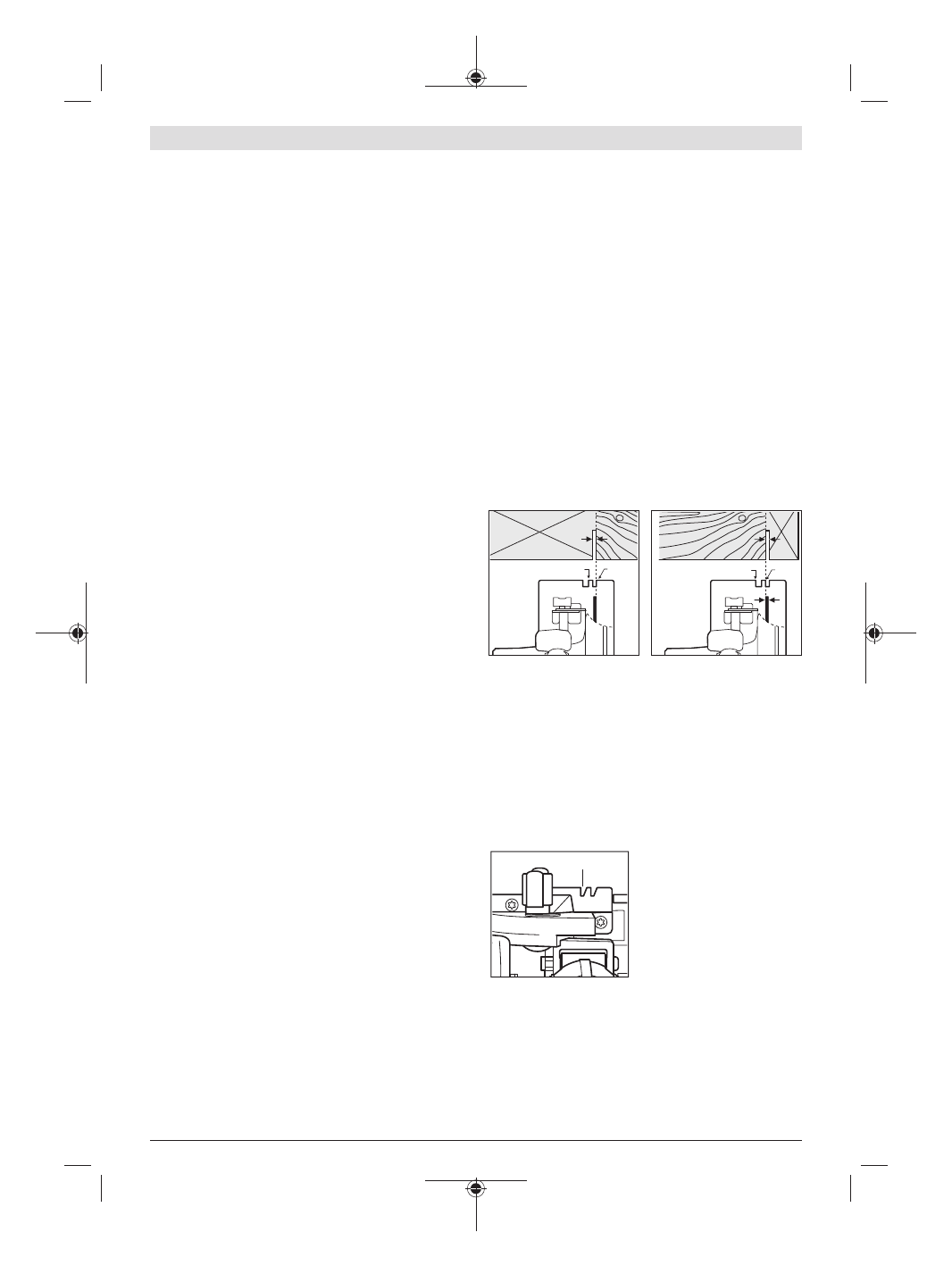

Позначки для розпилювання (GKS 18V-57):

0

45

0

45

Позначка для розпилювання 0°

(11)

 показує положення

пиляльного диска при розпилюванні під прямим кутом.

Позначка для розпилювання 45°

(10)

 показує положення

пиляльного диска при розпилюванні під кутом 45°.
Для точного розпилювання приставляйте пилку до

оброблюваного матеріалу, як це показано на малюнку.

Краще всього зробити пробне розпилювання.

GKS 18V-57 G:

При використанні системи напрямних шин FSN

електроінструмент може залишатися при косому розпилі

у гнізді напрямної шини.

(10)

Користуйтеся лише

позначкою розпилювання

(10)

 при розпилюванні під

прямим кутом і під кутом

45° з напрямною шиною.

Початок роботи

Встромляння акумуляторної батареї

u

Використовуйте лише оригінальні літієво-іонні

акумулятори Bosch з напругою, що відповідає

зазначеній на заводській табличці

електроінструмента.

 Використання інших
