Material que contém asbesto só deve ser processado por

pessoal especializado.
– Se possível deverá usar um dispositivo de aspiração de

pó apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de proteção

respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados,

vigentes no seu país.

u

Evite a acumulação de pó no local de trabalho.

Pós

podem entrar levemente em ignição.

Montar adaptador de aspiração (ver figura B)

Insira o adaptador de aspiração

(28)

 na expulsão de aparas

(16)

 até engatar. Fixe o adaptador de aspiração

(28)

adicionalmente com o parafuso

(27)

.

Ao adaptador de aspiração

(28)

 é possível ligar uma

mangueira de aspiração com um diâmetro de 35 mm.

u

O adaptador de aspiração não pode estar montado

sem aspiração externa ligada.

 Caso contrário o canal de

aspiração pode ser obstruído.

u

No adaptador de aspiração não pode ser ligado um

saco coletor do pó

. Caso contrário o sistema de

aspiração pode entupir.

Para assegurar uma aspiração otimizada, é necessário que o

adaptador de aspiração

(28)

 seja limpo em intervalos

regulares.

Aspiração externa

Ligue a mangueira de aspiração

(35)

 a um aspirador

(acessório). Encontra um resumo da ligação aos diferentes

aspiradores no final deste manual.
A ferramenta elétrica pode ser ligada diretamente a uma

tomada de um aspirador universal Bosch com dispositivo de

arranque remoto. Este é iniciado automaticamente quando

se liga a ferramenta elétrica.
O aspirador de pó deve ser apropriado para o material a ser

trabalhado.
Utilize um aspirador especial para aspirar pó que seja

extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Modos de operação

u

Retire a bateria antes de todos os trabalhos na

ferramenta elétrica.

Ajustar profundidade de corte (ver figura C)

u

Adapte a profundidade de corte à espessura da peça

.

Deveria estar visível, menos do que uma completa altura

de dente por debaixo da peça a ser trabalhada.

Soltar a alavanca de aperto

(29)

. Para profundidades de

corte mais pequenas puxe a serra da placa de base

(6)

, para

profundidades de corte maiores pressione a serra para a

placa de base

(6)

. Ajuste a medida desejada na escala de

profundidades de corte. Aperte novamente a alavanca de

aperto

(29)

.

A força de aperto da alavanca tensora

(29)

 pode ser

reajustada. Para tal, desaperte a alavanca tensora

(29)

 e

aperte-a a pelo menos deslocada em 30° para a esquerda.

Ajustar ângulo de meia-esquadria (GKS 18V-57 G)

Coloque a ferramenta elétrica no topo da tampa de proteção

(17)

.

Solte as porcas de orelhas

(8)

 e

(15)

. Deslocar lateralmente

o disco de serra. Ajuste a medida desejada na escala

(9)

.

Volte a apertar as porcas de orelhas

(8)

 e

(15)

.

Nota:

 No caso de corte em meia-esquadria, a profundidade

de corte é inferior ao valor indicado na escala de

profundidades de corte

(30)

.

Ajustar ângulo de meia-esquadria (GKS 18V-57)

Coloque a ferramenta elétrica no topo da tampa de proteção

(17)

.

Solte a porca de orelhas

(8)

. Deslocar lateralmente o disco

de serra. Ajuste a medida desejada na escala

(9)

. Aperte

novamente a porca de orelhas

(8)

.

Nota:

 No caso de corte em meia-esquadria, a profundidade

de corte é inferior ao valor indicado na escala de

profundidades de corte

(30)

.

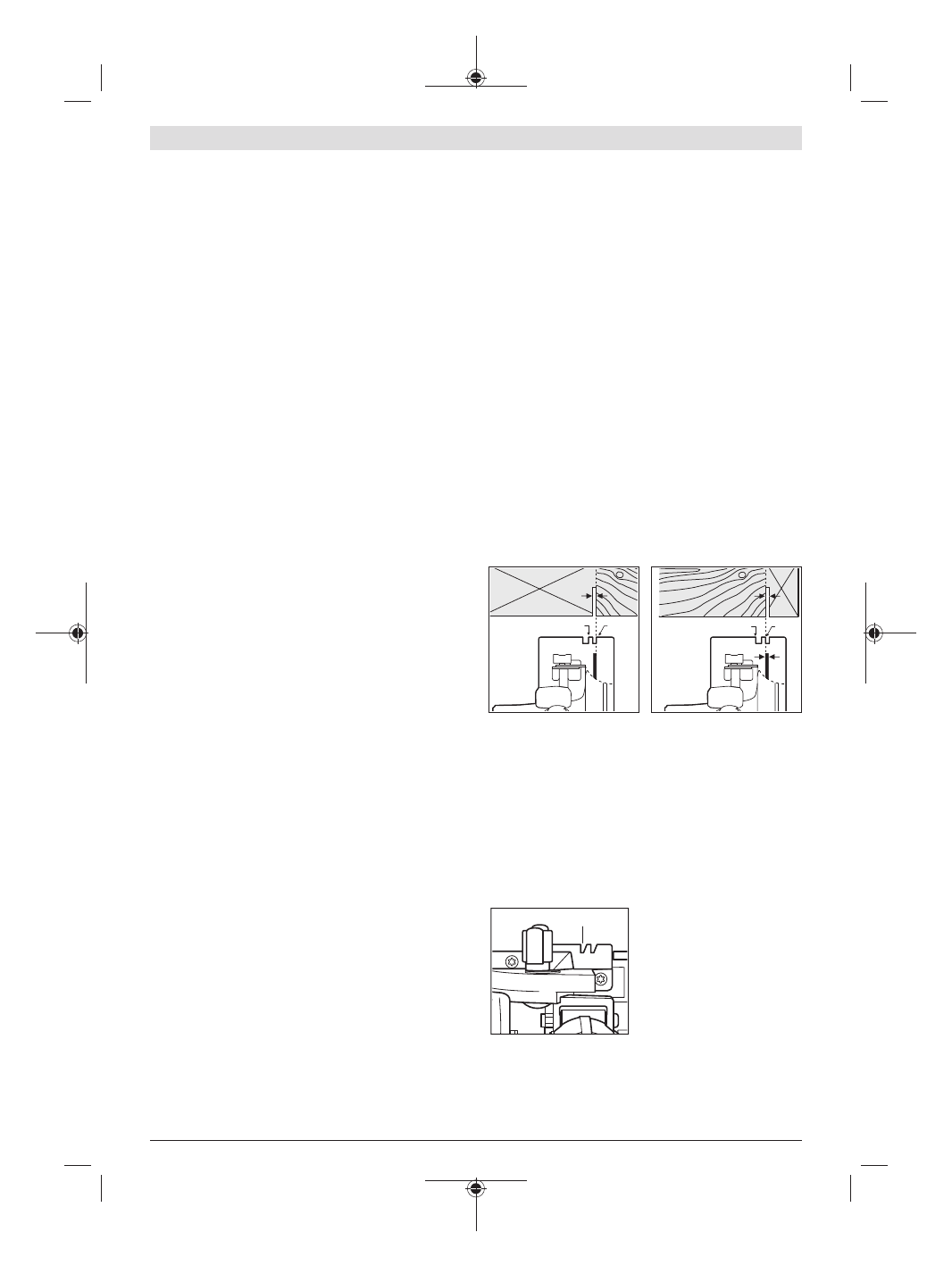

Marcações de corte (GKS 18V-57):

0

45

0

45

A marcação de corte 0°

(11)

 indica a posição do disco de

serra num corte em ângulo reto. A marcação de corte 45°

(10)

 indica a posição do disco de serra num corte num

ângulo de 45°.
Para um corte à medida, coloque a serra circular junto à

peça, tal como é ilustrado na imagem. É recomendável

executar um corte de teste.

GKS 18V-57 G:

Ao utilizar o sistema de calhas de guia FSN, ao efetuar um

corte em meia-esquadria, a ferramenta elétrica pode

permanecer no encaixe da calha de guia.

(10)

Use a marcação de corte

(10)

 num corte em ângulo

reto e num corte de 45° com

calha de guia.
