Montaža usisnog adaptera (vidjeti sliku B)

Nataknite usisni adapter

(28)

 na izbacivač strugotine

(16)

sve dok se ne uglavi. Usisni adapter

(28)

 dodatno osigurajte

vijkom

(27)

.

Na usisni adapter

(28)

 može se priključiti usisno crijevo

promjera 35 mm.

u

Usisni adapter ne smije biti montiran bez priključenog

vanjskog usisavanja.

 Inače bi se mogao začepiti usisni

kanal.

u

Na usisni adapter ne smije se staviti vrećica za

prašinu

. U suprotnom se sustav za usisavanje može

začepiti.

Za osiguranje optimalnog usisavanja treba redovito čistiti

usisni adapter

(28)

.

Vanjsko usisavanje

Spojite usisno crijevo

(35)

 s usisavačem (pribor). Pregled za

priključivanje na različite usisavače pronaći ćete na kraju ove

upute.
Električni alat može se izravno priključiti u utičnicu Bosch

univerzalnog usisavača s uređajem za daljinsko pokretanje.

On se automatski pokreće pri uključivanju električnog alata.
Usisavač mora biti prikladan za obrađivani materijal.
Kod usisavanja suhe prašine ili prašine koja je posebno

opasna za zdravlje i kancerogena, treba koristiti specijalni

usisavač.

Rad

Načini rada

u

Prije svih radova na električnom alatu izvadite aku-

bateriju.

Namještanje dubine rezanja (vidjeti sliku C)

u

Dubinu rezanja prilagodite debljini izratka

. Ispod

izratka treba biti vidljiva visina zupca manja od jedne

pune visine.

Otpustite zateznu polugu

(29)

. Za manju dubinu rezanja

odmaknite pilu od osnovne ploče

(6)

, a za veću dubinu

rezanja pritisnite pilu prema osnovnoj ploči

(6)

. Namjestite

željenu mjeru na skali za namještanje dubine rezanja.

Ponovno pritegnite zateznu polugu

(29)

.

Zatezna sila zatezne poluge

(29)

 može se namjestiti. U tu

svrhu odvrnite zateznu polugu

(29)

 i ponovno je pritegnite

pomaknutu za najmanje 30° u smjeru suprotnom od kazaljke

na satu.

Namještanje kuta kosog rezanja (GKS 18V-57 G)

Najbolje je da električni alat odložite na prednju stranu

štitnika

(17)

.

Otpustite krilne vijke

(8)

 i

(15)

. Zakrenite pilu bočno.

Namjestite željenu mjeru na skali

(9)

. Ponovno pritegnite

krilne vijke

(8)

 i

(15)

.

Napomena:

 Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali za namještanje dubine rezanja

(30)

.

Namještanje kuta kosog rezanja (GKS 18V-57)

Najbolje je da električni alat odložite na prednju stranu

štitnika

(17)

.

Otpustite krilni vijak

(8)

. Zakrenite pilu bočno. Namjestite

željenu mjeru na skali

(9)

. Ponovno pritegnite krilni vijak

(8)

.

Napomena:

 Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali za namještanje dubine rezanja

(30)

.

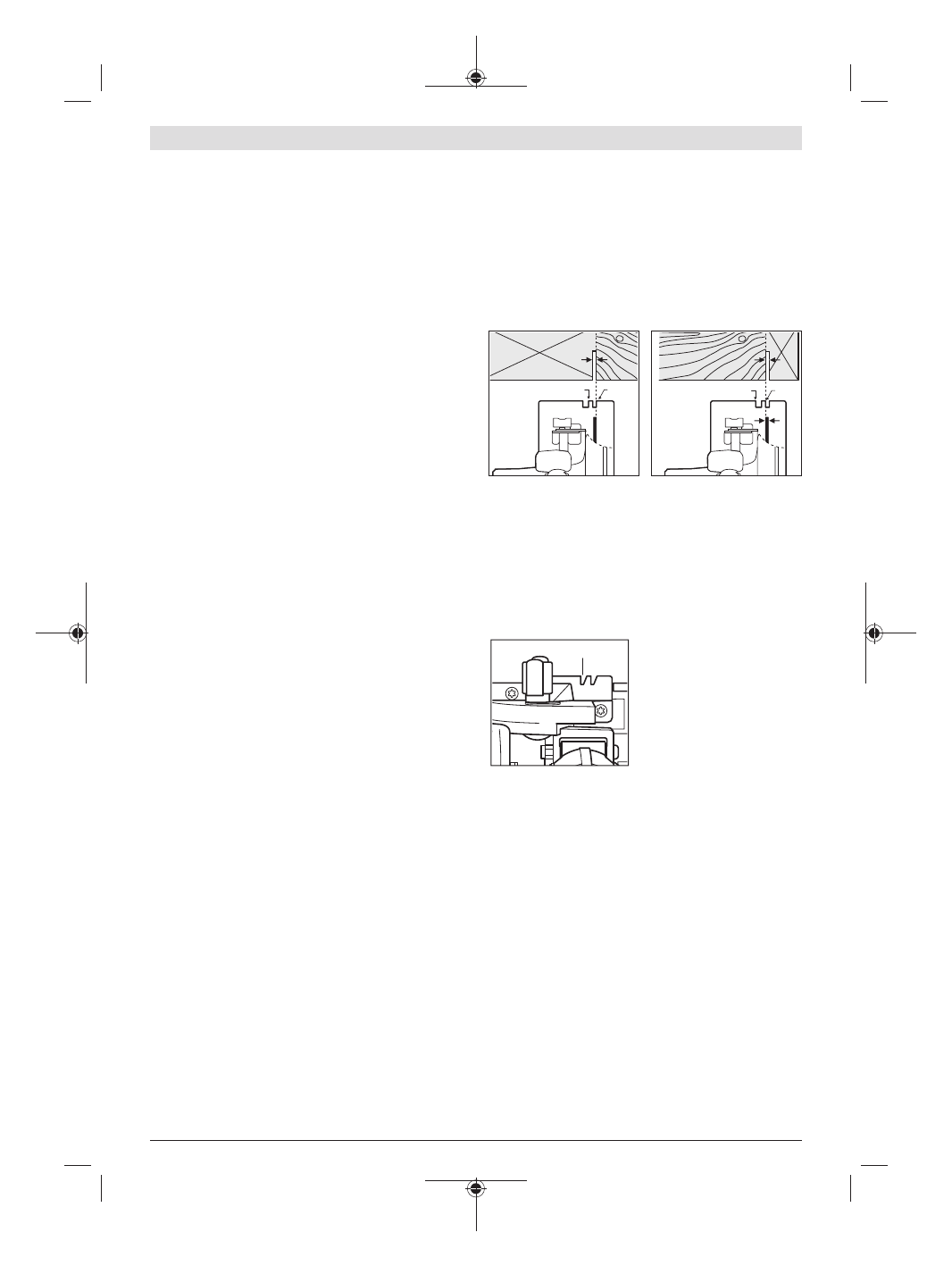

Oznake rezanja (GKS 18V-57):

0

45

0

45

Oznaka rezanja 0°

(11)

 prikazuje položaj lista pile kod

pravokutnog reza. Oznaka rezanja 45°

(10)

 prikazuje položaj

lista pile kod reza pod 45°.
Za rezanje točno na mjeru postavite kružnu pilu na izradak

kao što je prikazano na slici. Najbolje provedite probno

rezanje.

GKS 18V-57 G:

Pri uporabi sustava vodilica FSN električni alat može ostati u

prihvatu vodilice kod kosog rezanja.

(10)

Koristite samo oznaku

rezanja

(10)

 kod

pravokutnog reza i kod reza

pod 45° s vodilicom.

Puštanje u rad

Umetanje aku-baterije

u

Koristite samo originalne Bosch litij‑ionske aku-

baterije s naponom navedenim na tipskoj pločici

vašeg električnog alata.

 Uporaba drugih aku-baterija

može dovesti do ozljeda i opasnosti od požara.

Umetnite sprijeda napunjenu aku-bateriju

(19)

 u podnožje

električnog alata. Pritisnite aku-bateriju do kraja u podnožje

tako da se više ne može vidjeti crvena pruga i da se blokira.

Uključivanje/isključivanje

Za

puštanje električnog alata u rad

 pritisnite najprije

blokadu uključivanja

(1)

 i

zatim

 pritisnite prekidač za

uključivanje/isključivanje

(18)

 i držite pritisnut.

Za

isključivanje

 električnog alata otpustite prekidač za

uključivanje/isključivanje

(18)

.

Napomena:

Iz sigurnosnih razloga ne može se blokirati

prekidač za uključivanje/isključivanje

(18)

, nego tijekom

rada mora stalno ostati pritisnut.
