Utilisation

Modes de fonctionnement

u

Avant tous travaux sur l’outil électroportatif, sortez

l’accu.

Réglage de la profondeur de coupe (voir figure C)

u

Adaptez la profondeur de coupe à l'épaisseur de la

pièce

. Il convient que moins de la totalité d’une dent par-

mi toutes les dents de la lame soit visible sous la pièce à

travailler.

Desserrez le levier de serrage

(29)

. Pour réduire la profon-

deur de coupe, éloignez la scie de la plaque de base

(6)

,

pour l'augmenter, rapprochez la scie de la plaque

(6)

. Régler

la mesure souhaitée sur la graduation de la profondeur de

coupe. Resserrez le levier de serrage

(29)

.

La force de serrage du levier de serrage

(29)

 peut être ré-

ajustée. Desserrez à cet effet le levier de serrage

(29)

 et ser-

rez-le à nouveau d’au moins 30° dans le sens antihoraire.

Réglage d’un angle d’inclinaison (GKS 18V-57 G)

Nous recommandons de poser l’outil électroportatif sur la

partie avant du capot de protection

(17)

.

Desserrez les vis papillon

(8)

 et

(15)

. Faites basculer la scie

latéralement. Réglez la mesure souhaitée sur la graduation

(9)

. Resserrez bien les vis papillon

(8)

 et

(15)

.

Remarque :

 Lors des coupes d’onglet, la profondeur de

coupe est plus faible que la valeur indiquée sur la graduation

de profondeur de coupe

(30)

.

Réglage d’un angle d’inclinaison (GKS 18V-57)

Nous recommandons de poser l’outil électroportatif sur la

partie avant du capot de protection

(17)

.

Desserrer la vis papillon

(8)

. Faites basculer la scie latérale-

ment. Réglez la mesure souhaitée sur la graduation

(9)

. Bien

resserrer la vis papillon

(8)

.

Remarque :

 Lors des coupes d’onglet, la profondeur de

coupe est plus faible que la valeur indiquée sur la graduation

de profondeur de coupe

(30)

.

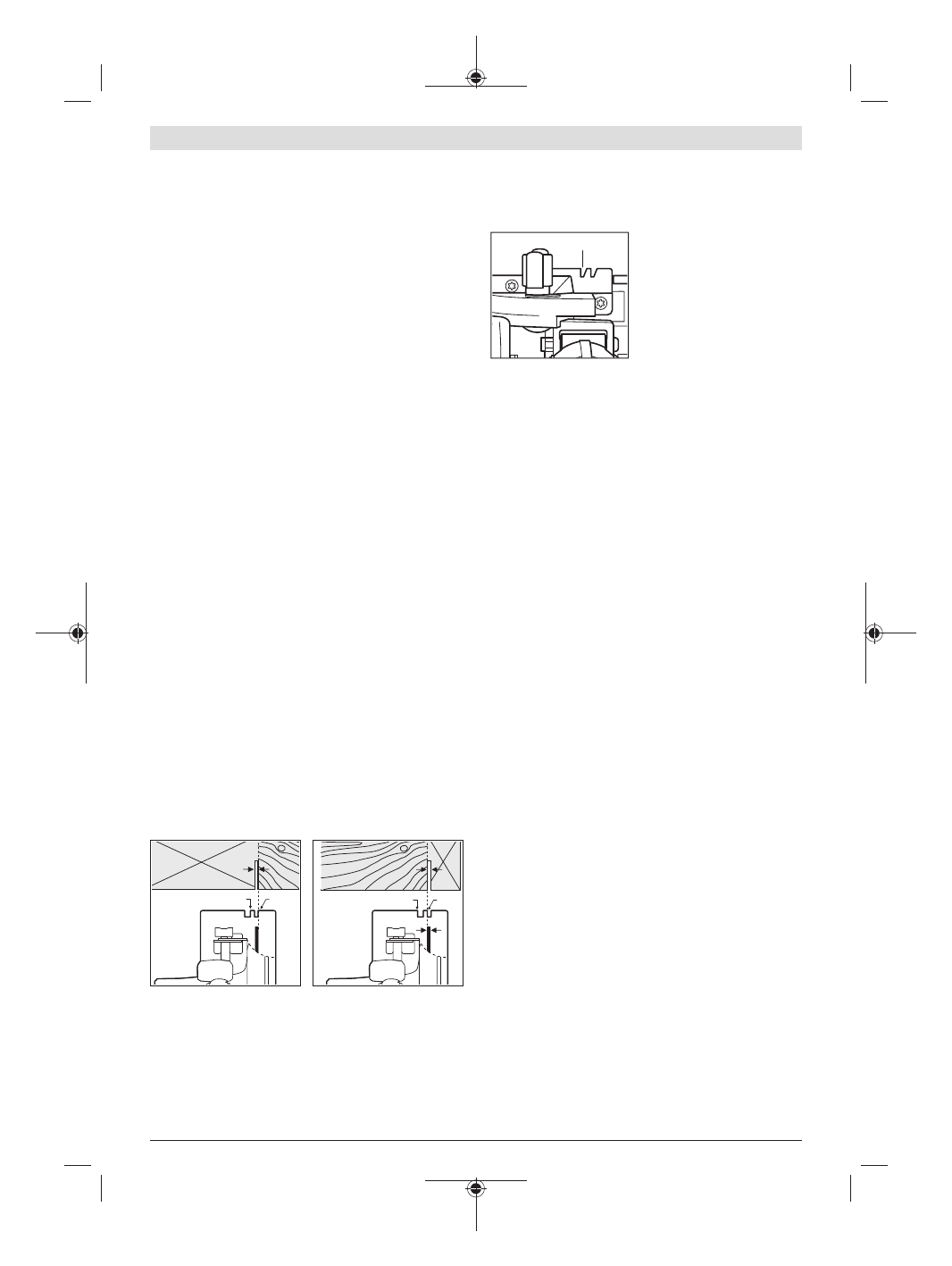

Marquages de coupe (GKS 18V-57):

0

45

0

45

Le marquage de coupe 0°

(11)

 indique la position de la lame

de scie lors d'une coupe à angle droit. Le marquage de coupe

45°

(10)

indique la position de la lame de scie lors d'une

coupe à angle de 45°.
Afin d’obtenir une coupe de grande précision dimension-

nelle, positionnez la scie circulaire conformément aux indi-

cations sur la figure sur la pièce à travailler. Le mieux est

d’effectuer une coupe d’essai.

GKS 18V-57 G :

En cas d’utilisation du système de rails de guidage FSN, l’ou-

til électroportatif peut rester coincé dans le logement du rail

de guidage lors des coupes biaises.

(10)

N’utilisez que le marquage de

coupe

(10)

 pour les coupes

perpendiculaires et les

coupes à 45° avec rail de gui-

dage.

Mise en marche

Mise en place de l’accu

u

N’utilisez que des accus Lithium-Ion Bosch dont la ten-

sion correspond à celle indiquée sur la plaque signalé-

tique de l’outil électroportatif.

 L’utilisation d’autres ac-

cus peut conduire à des blessures ou à un incendie.

Insérez l’accu chargé

(19)

 par l’avant dans le pied de l’outil

électroportatif. Enfoncez complètement l’accu dans le pied

jusqu’à ce que le trait rouge ne soit plus visible et que l’accu

soit bien verrouillé.

Mise en marche/arrêt

Pour

démarrer

 l'outil électroportatif, actionnez d’abord l'in-

terrupteur de déverrouillage

(1)

 et appuyez

ensuite

 sur l’in-

terrupteur Marche/Arrêt

(18)

 en le maintenant enfoncé.

Pour

arrêter

 l'outil électroportatif, l’interrupteur Marche/Ar-

rêt

(18)

.

Remarque :

 Pour des raisons de sécurité, il n’est pas pos-

sible de verrouiller l’interrupteur Marche/Arrêt

(18)

, qui doit

rester constamment enfoncé pendant le travail de sciage.

Frein d’arrêt immédiat

Un frein d’arrêt immédiat intégré réduit le temps d’immobili-

sation de la lame de scie après l’arrêt de l’outil électroporta-

tif.

Protection contre les décharges complètes

L’accu Lithium-Ion est protégé contre le risque de décharge

complète par l’électronique de protection des cellules

(ECP). Lorsque l’accu est déchargé, un circuit de protection

arrête automatiquement l’outil électroportatif : l’accessoire

de travail s’immobilise.

Instructions d’utilisation

La largeur de coupe varie selon la lame de scie utilisée.
Protégez les lames contre les chocs et les coups.
Guider l’outil électroportatif de façon régulière et en effec-

tuant une avance modérée dans le sens de la coupe. Une

avance trop forte réduit considérablement la durée de vie

des outils électroportatifs et peut endommager l’outil élec-

troportatif.
La puissance et la qualité de la coupe dépendent dans une

large mesure de l’état et de la forme des dents de la lame de

scie. En conséquence, n’utilisez que des lames de scie aigui-

sées et appropriées aux matériaux à travailler.
