22

PŘEKLAD PŮVODNÍHO NÁVODU K POUŽÍVÁNÍ

VRTACÍ KLADIVO

50G369

POZOR: PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI
PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ
POTŘEBU.

PODROBNÉ BEZPEČNOSTNÍ POKYNY

UPOZORNĚNÍ TÝKAJÍCÍ SE PRÁCE S VRTACÍM KLADIVEM
Pozor:
Před zahájením činností spojených se seřizováním, údržbou
(výměna vrtáku) nebo opravami je nutné vytáhnout zástrčku
napájecího kabelu ze síťové zásuvky.

• Při práci používejte chrániče sluchu.

Působení hluku může vést ke

ztrátě sluchu.

• Elektrické nářadí používejte spolu s dodatečnými rukojetěmi

dodanými s elektrickým nářadím.

Ztráta kontroly může způsobit

tělesná poranění operátora.

• Během provádění prací, při nichž by mohlo nářadí narazit na

skryté elektrické kabely, držte elektrické nářadí výhradně za
izolované povrchy rukojeti.

Kontakt s elektrickým kabelem může

vést k přenosu napětí na kovové prvky elektrického nářadí a zapříčinit
zásah elektrickým proudem.

• Používejte vhodné přístroje pro lokalizaci skrytých napájecích

kabelů.

Kontakt s kabely nacházejícími se pod napětím může vést

ke vzniku požáru nebo úrazu elektrickým proudem. Poškození
plynového kabelu může vést k výbuchu. Průnik do vodovodního
potrubí může způsobit úraz elektrickým proudem a zapříčinit velké
materiální škody.

• Před zapojením elektrického nářadí zkontrolujte pokaždé

napájecí kabel. V případě zjištění poškození jej vyměňte v
autorizované dílně.

• Elektrické nářadí držte během práce v obou dlaních a zaujměte

stabilní pracovní polohu. Rukojeti udržujte v čistotě.

Elektrické

nářadí držené oběma rukami je bezpečnější.

• Při používání elektrického nářadí ve výškách pevně rozkročte

nohy a přesvědčte se, zda se dole nezdržují nepovolané osoby.

• Vyhněte se kontaktu s rotujícími prvky.

Kontakt s rotujícími částmi

elektrického nářadí, zejména příslušenstvím, může vést ke zranění.

• Před odložením elektrického nářadí, vyčkejte, až se zastaví.

Pracovní nářadí se může zablokovat a zapříčinit ztrátu kontroly nad
elektrickým nářadím.

• Nezaměřujte pracující elektrické nářadí na jiné osoby či na sebe.

• Používejte během práce protiprachovou masku, a to za účelem

ochrany dýchacích cest.

POZOR! Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce bezpečné z podstaty věci, používání
zajišťujících prostředků a dodatečných ochranných prostředků,
vždy existuje reziduální riziko poranění během práce.

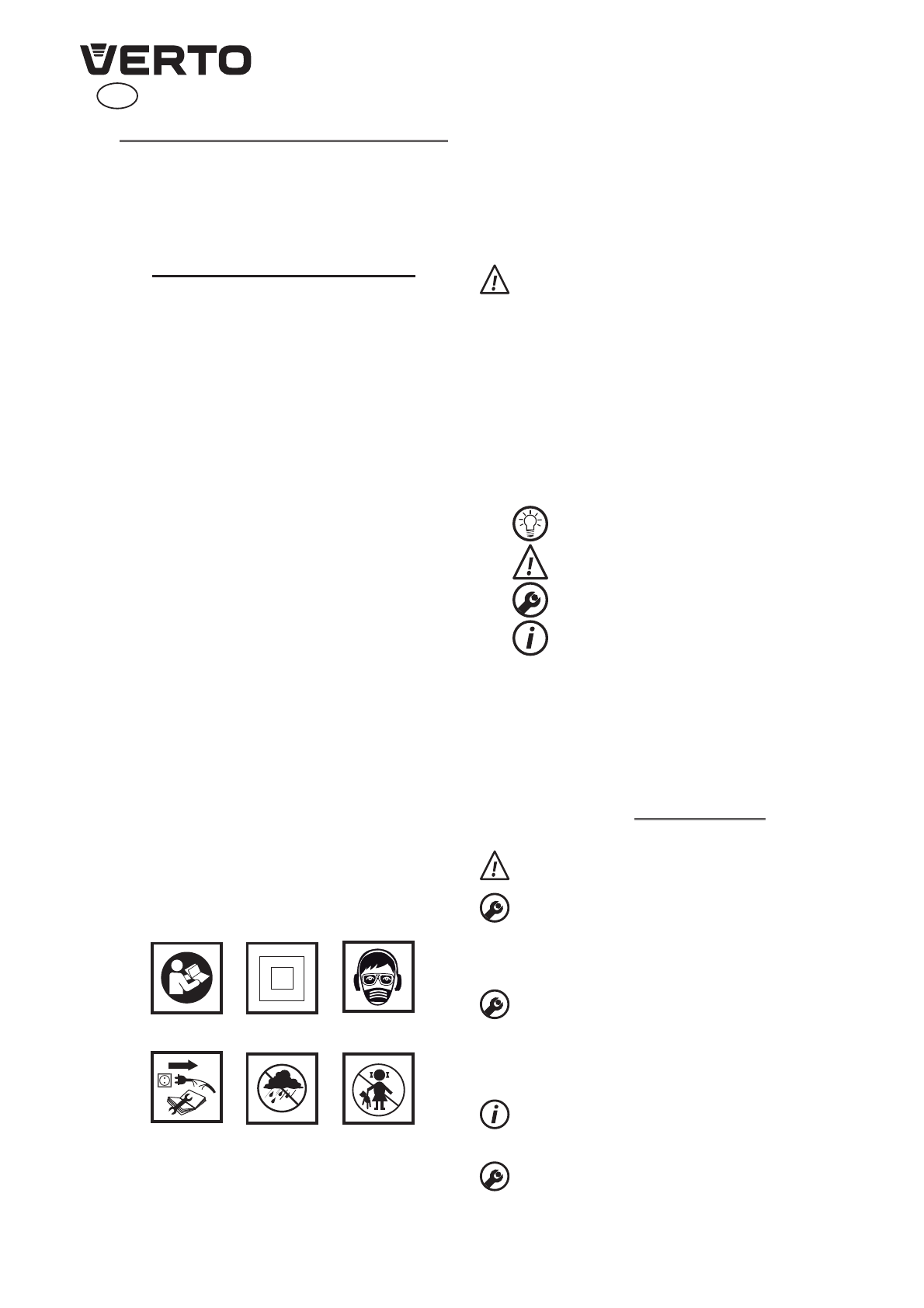

Vysvětlivky k použitým piktogramům.

1

2

5

6

3

4

1.

Přečtěte si tento návod k obsluze a respektujte v něm uvedená
upozornění a bezpečnostní pokyny.

2.

Zařízení třídy ochrany II.

3.

Používejte osobní ochranné prostředky (uzavřené ochranné brýle,
chrániče sluchu, protiprachovou masku).

CZ

4.

Před zahájením údržby či oprav odpojte napájecí kabel.

5.

Chraňte před deštěm.

6.

Zabraňte přístupu dětí k zařízení.

KONSTRUKCE A URČENÍ

Vrtací kladivo je ručním elektrickým nářadím s izolací II. třídy. Zařízení
je poháněno jednofázovým komutátorovým motorem, jehož otáčky
jsou redukovány prostřednictvím ozubeného převodu. Vrtací kladivo
lze používat k vrtání otvorů v režimu bez příklepu či s příklepem
nebo k ražení kanálů a obrábění povrchů u takových materiálů jako je
beton, kámen, zdivo apod. Používá se při provádění rekonstrukčních,
stavebních, truhlářských a veškerých kutilských prací.

Elektrické nářadí je nutno používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na
vyobrazeních v tomto návodu.

1.

Sklíčidlo SDS-PLUS

2.

Upínací pouzdro

3.

Tlačítko pro blokování zapínače

4.

Zapínač

5.

Přepínač pro volbu režimu

6.

Přídavná rukojeť

7.

Lišta hloubkového dorazu pro vrtání

8.

Křídlatá matice pro upevnění lišty hloubkového dorazu

9.

Přepínač pro volbu směru otáčení

* Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

 POZOR

 UPOZORNĚNÍ

 MONTÁŽ/NASTAVENÍ

 INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1.  Vrtáky

- 3 ks

2.  Dláta (bodové a ploché)

- 2 ks

3.  Lišta hloubkového dorazu

- 1 ks

4.  Přídavná rukojeť

- 1 ks

5.  Přenosný kufřík

- 1 ks

6.  Vrtací sklíčidlo + klíček

- 1 ks

7.  Adaptér pro sklíčidlo

- 1 ks

PŘÍPRAVA K PRÁCI

INSTALACE PŘÍDAVNÉ RUKOJETI
Z bezpečnostních důvodů je při práci s vrtacím kladivem vždy nutno
používat přídavnou rukojeť (6), kterou lze upevnit v libovolné
poloze.

•

Otočením doleva uvolněte otočný knoflík blokující přírubu rukojeti (

6

).

•

Nasuňte přírubu rukojeti na válcovou část krytu vrtacího kladiva.

•

Otočte rukojeť do nejvýhodnější polohy.

•

Upevněte rukojeť utažením blokovacího otočného knoflíku směrem
doprava.

INSTALACE HLOUBKOVÉHO DORAZU PRO VRTÁNÍ

•

Hloubkový doraz (

7

) slouží ke stanovení hloubky vnoření vrtáku do

materiálu.

•

Uvolněte křídlatou matici (

8

) na přírubě přídavné rukojeti (

6

).

•

Zasuňte lištu hloubkového dorazu (

7

) do otvoru v přírubě rukojeti.

•

Nastavte požadovanou hloubku vrtání.

•

Utáhněte křídlatou matici (

8

).

MONTÁŽ A VÝMĚNA PRACOVNÍCH NÁSTROJŮ

Vrtací kladivo je uzpůsobeno pro používání s pracovními nástroji, které
mají stopky typu SDS-PLUS. Před zahájením činnosti vrtací kladivo a
pracovní nástroje očistěte. Naneste na trn pracovního nástroje tenkou
vrstvu maziva.

Odpojte elektrické nářadí od zdroje napájení.

Vrtací kladivo je vybaveno upevňovacím systémem klik-klik (bez nutnosti
odtažení upínacího pouzdra (

2

) při montáži pracovního nástroje).

•

Opřete vrtací kladivo o stabilní povrch.

•

Vložte trn pracovního nástroje do sklíčidla (

1

) a zasuňte jej na doraz
