protéger l’utilisateur des effets des vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de tra-
vail, maintenir les mains chaudes, organisation des opéra-
tions de travail.

Montage



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.

Poignée supplémentaire



N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 5.

La poignée supplémentaire

5

 peut être basculée dans n’im-

porte quelle position, afin d’obtenir une position de travail
sûre et peu fatigante.

– Tournez la pièce inférieure de la poignée supplémentaire

5

dans le sens inverse des aiguilles d’une montre et orientez
la poignée supplémentaire

5

 vers la position souhaitée. En-

suite, resserrez la pièce inférieure de la poignée supplé-
mentaire

5

 en la tournant dans le sens des aiguilles d’une

montre.

Changement d’outil

Avec le porte-outil SDS-max, il est possible de remplacer l’ou-
til de travail facilement et aisément sans utiliser d’outils sup-
plémentaires.

Le capuchon anti-poussières

1

 empêche dans une large me-

sure la pénétration de poussière dans le porte-outil pendant
l’utilisation de l’appareil. Lors du montage de l’outil, veillez à
ne pas endommager le capuchon anti-poussière

1

.



Remplacez immédiatement un capuchon anti-pous-
sière endommagé. Il est recommandé de faire effec-
tuer ce travail par un service après-vente.

Montage des outils de travail (voir figure A)

– Nettoyez l’extrémité de l’outil, et graissez-le légèrement.
– Poussez la douille de verrouillage

2

 vers l’arrière et intro-

duisez l’outil de travail dans le porte-outil en le tournant.
Relâchez la douille de verrouillage

2

 afin de bloquer l’outil

de travail.

– Vérifiez si l’outil est bien encliqueté en tirant sur ce dernier.

Sortir l’outil de travail (voir figure B)

– Poussez la douille de verrouillage

2

 vers l’arrière et sortez

l’outil de travail.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du
plomb, certains bois, minéraux ou métaux, peuvent être nui-
sibles à la santé. Entrer en contact ou aspirer les poussières
peut entraîner des réactions allergiques et/ou des maladies
respiratoires auprès de l’utilisateur ou de personnes se trou-
vant à proximité.
Certaines poussières telles que les poussières de chêne ou de
hêtre sont considérées comme cancérigènes, surtout en as-
sociation avec des additifs pour le traitement du bois (chro-
mate, lazure). Les matériaux contenant de l’amiante ne
doivent être travaillés que par des personnes qualifiées.

– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire avec

un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter
en vigueur dans votre pays.

Mise en marche

Mise en service



Tenez compte de la tension du réseau ! La tension de la
source de courant doit correspondre aux indications se
trouvant sur la plaque signalétique de l’outil électro-
portatif. Les outils électroportatifs marqués 230 V
peuvent également fonctionner sur 220 V.

Réglage du mode de fonctionnement

Le commutateur de stop de rotation

3

 permet de sélectionner

le mode de fonctionnement de l’outil électroportatif.

Note :

Ne changez le mode de fonctionnement que lorsque

l’outil électroportatif est éteint ! Sinon, l’outil électroportatif
pourrait être endommagé.

– Amenez le commutateur de stop de rotation

3

 dans la posi-

tion souhaitée.

Mise en Marche/Arrêt

Afin d’économiser l’énergie, ne mettez l’outil électroportatif
en marche que quand vous l’utilisez.

– Pour

mettre

 l’outil électroportatif

en marche

, appuyez sur

l’interrupteur Marche/Arrêt

4

 et maintenez-le appuyé.

– Pour

arrêter

 l’outil électroportatif, relâchez l’interrupteur

Marche/Arrêt

4

.

A basses températures, l’appareil électroportatif n’atteint sa
pleine puissance de percussion/capacité de frappe qu’au
bout d’un certain temps.
Ce temps de démarrage peut être raccourci en tapant une fois
par terre l’outil de travail monté dans l’appareil électroporta-
tif.

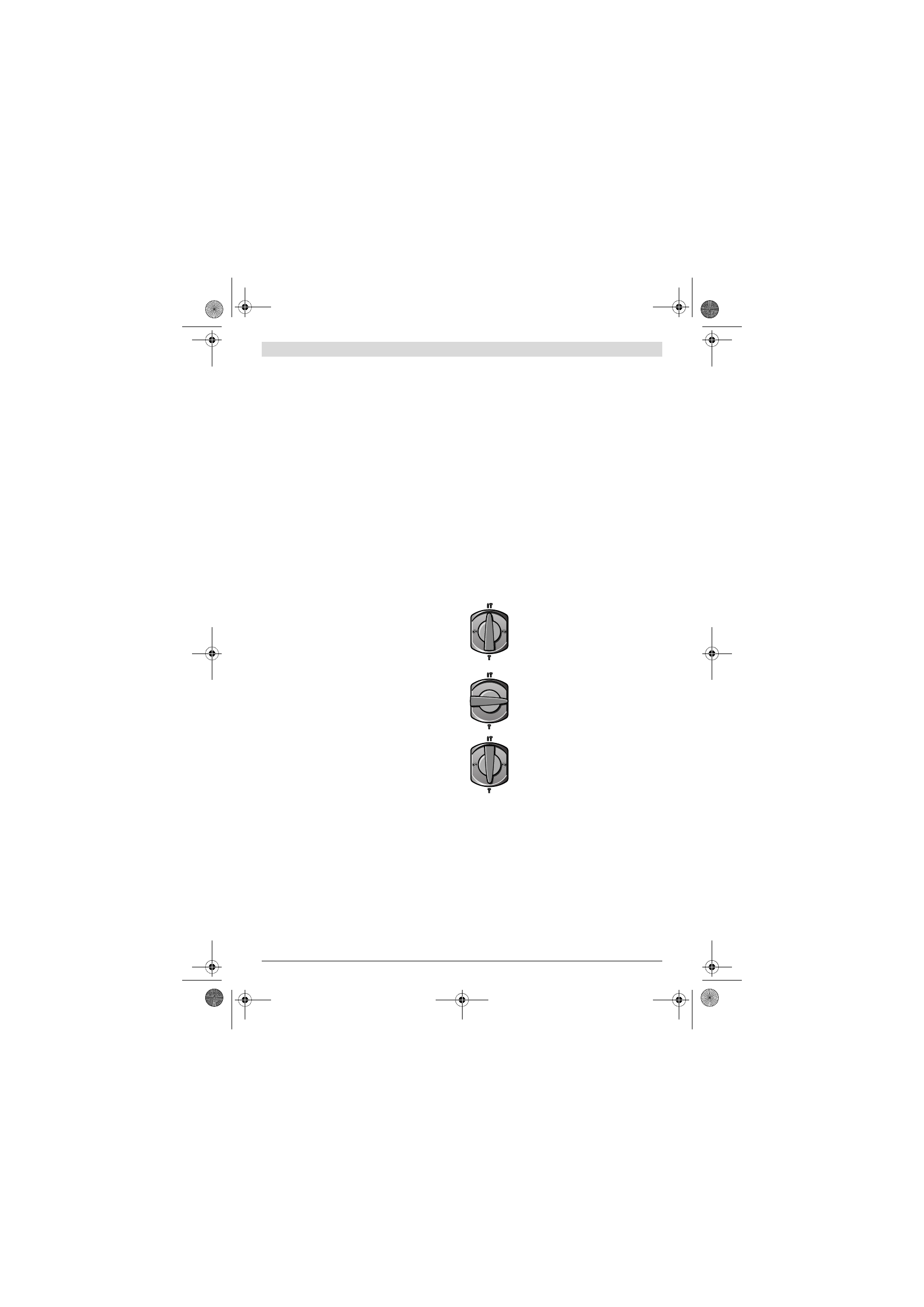

Position pour le

perçage en frappe

 dans le

béton et dans la pierre naturelle
Au cas où l’outil de travail ne tournerait pas
immédiatement après la mise en marche de
l’outil électroportatif, faites tourner lente-
ment ce dernier jusqu’à ce que l’outil de tra-
vail tourne avec.

Position

Vario-Lock

 pour le réglage de la po-

sition du burin

Position pour le

burinage
