 | Svenska

1 609 92A 3DF | (27.3.18)

Bosch Power Tools

Verktygsbyte (utan SDS-plus) (GBH 18V-26)

Insättning av insatsverktyg (se bild J)
Anvisning:

Verktyg utan SDS-plus får inte användas för slag-

borrning eller mejsling! Verktyg utan SDS-plus och dess borr-
chuck skadas vid slagborrning och mejsling.

–

Sätt in en kuggkranschuck

24

 (se ”Sätta in/ta ut kuggkran-

schuck”, sida 77).

–

Vrid upp kuggkranschucken

24

 tills verktyget kan skjutas

in. Skjut in verktyget.

–

Stick in chucknyckeln i respektive hål på kuggkrans-
chucken

24

och spänn jämnt fast verktyget.

–

Vrid slag-/vridstoppsomkopplaren

13

 till läget ”Borra”.

Borttagning av insatsverktyget (se bild K)

–

Vrid med chucknyckeln hylsan på kuggkranschucken

24

moturs tills insatsverktyget kan tas bort.

Verktygsbyte (utan SDS-plus) (GBH 18V-26 F)

Insättning av insatsverktyg (se bild L)
Anvisning:

Verktyg utan SDS-plus får inte användas för slag-

borrning eller mejsling! Verktyg utan SDS-plus och dess borr-
chuck skadas vid slagborrning och mejsling.

–

Sätt in snabbväxelborrchucken

1

.

–

Håll fast snabbväxelborrchuckens hållring

30

. Öppna verk-

tygsfästet genom att vrida främre hylsan

29

 tills verktyget

kan sättas in. Håll fast hållringen

30

 och vrid den främre

hylsan

29

 kraftigt i pilriktningen tills tydliga klickande ljud

hörs.

–

Kontrollera låsningen genom att dra i verktyget.

Anvisning:

Om verktygsfästet har öppnats fullständigt mot

stopp, kan det hända att friktionsljud uppstår och att verk-
tygsfästet inte stängs ordentligt.
Vrid i detta fall den främre hylsan

29

 ett varv motsatt pilrikt-

ningen. Därefter kan verktygsfästet stängas.

–

Vrid slag-/vridstoppsomkopplaren

13

 till läget ”Borra”.

Borttagning av insatsverktyget (se bild M)

–

Håll fast snabbväxelborrchuckens hållring

30

. Öppna verk-

tygsfästet genom att vrida främre hylsan

29

 i pilriktningen

tills verktyget kan tas bort.

Dammutsugning



Dammet från material som t. ex. blyhaltig målning, vissa
träslag, mineraler och metall kan vara hälsovådligt. Berö-
ring eller inandning av dammet kan orsaka allergiska reak-
tioner och/eller andningsbesvär hos användaren eller per-
soner som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, spe-
ciellt då i förbindelse med tillsatsämnen för träbehandling
(kromat, träkonserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.

–

Använd om möjligt en för materialet lämplig dammut-
sugning.

–

Se till att arbetsplatsen är väl ventilerad.

–

Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-
tat material.



Undvik dammanhopning på arbetsplatsen.

Damm kan

lätt självantändas.

Dammbortsugning med GDE 18V-16 (Tillbehör)
(se bild N)

För bortsugning av betong- och stendamm krävs en GDE 18V-
16 (tillbehör).
Detta bortsugningssystemet är inte lämpligt för att suga
damm från trä, metall och plast och hälsovådligt damm (t.ex.
asbest).

Drift

Driftstart

Insättning av batteri

–

Ställ riktningsomkopplaren

8

 i mittläge för att skydda

elverktyget mot oavsiktlig inkoppling.

–

Skjut in det laddade batteriet

11

 in bakifrån i elverktygets

fot. Tryck in batteriet helt i foten tills det är säkert fastlåst.

Inställning av driftsätt

Välj med slag-/vridstoppsomkopplaren

13

 önskat driftsätt för

elverktyget.

Anvisning:

Ändring av driftsätt får endast ske på frånkopplat

elverktyg! I annat fall kan elverktyget skadas.

–

Tryck för växling av driftsätt upplåsningsknappen

12

 och

vrid slag-/vridstoppsomkopplaren

13

 till önskat läge tills

den hörbart snäpper fast.

Inställning av rotationsriktning

Med riktningsomkopplaren

8

 kan elverktygets rotationsrikt-

ning ändras. Vid nedtryckt strömställare Till/Från

10

 kan

omkoppling inte ske.

Högergång:

Skjut vridriktningsomkopplaren

8

 ända till

anslaget åt vänster.

Vänstergång:

Skjut vridriktningsomkopplaren

8

 ända till

anslaget åt höger.

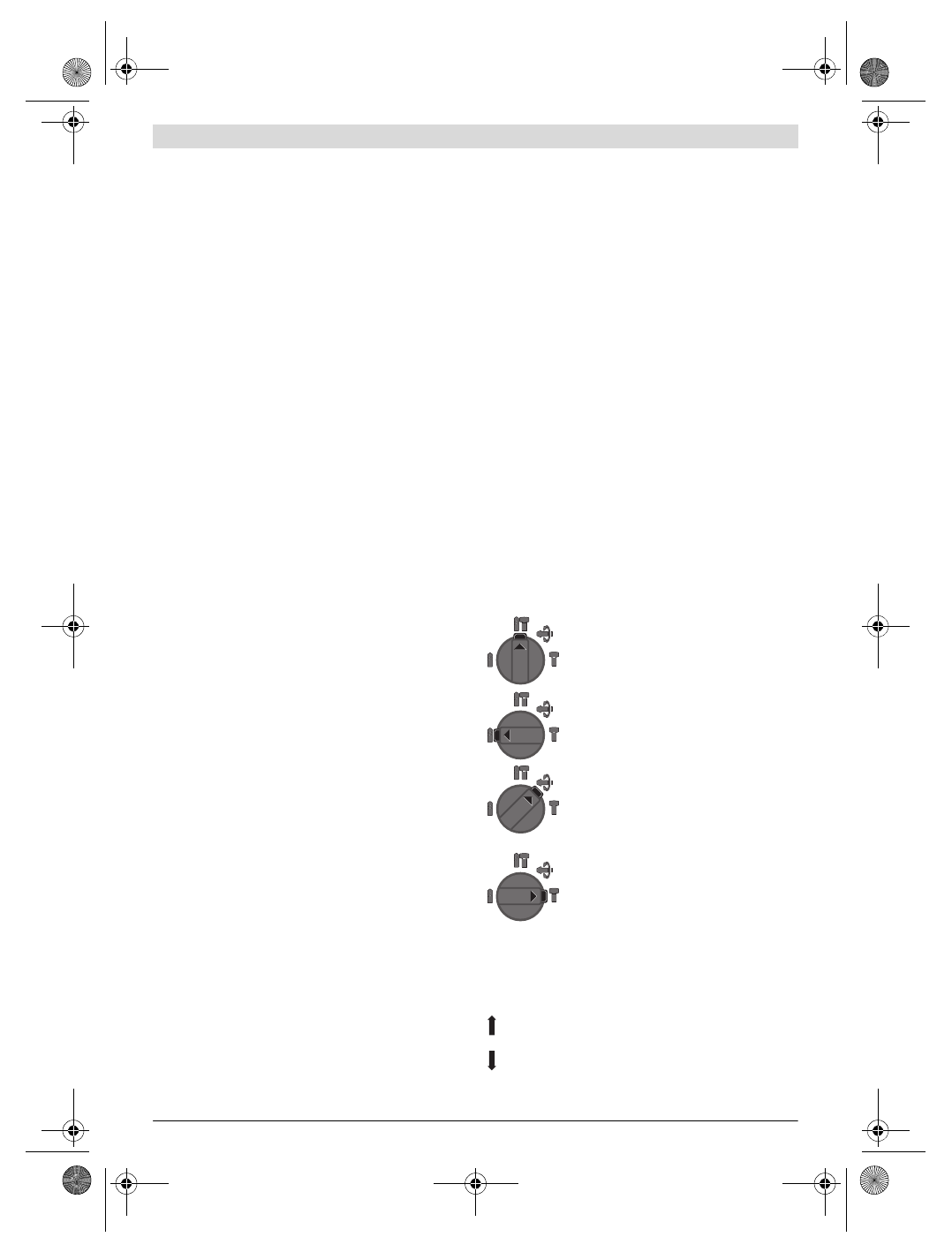

Läge för

Slagborrning

 i betong eller sten

Läge för

Borrning

 utan slag i trä, metall, kera-

mik och plast samt för skruvdragning

Läge

Vario-Lock

 für inställning av mejselläget

I detta läge snäpper inte slag-/vridstopsom-
kopplaren

13

 fast.

Läge för

Mejsling
