 Русский |

149

Bosch Power Tools

1 609 92A 3DF | (27.3.18)

Электронная система «Electronic Cell Protection (ECP)» за-
щищает литиево-ионный аккумулятор от глубокой разряд-
ки. Защитная схема выключает электроинструмент при
разряженном аккумуляторе –  рабочий инструмент оста-
навливается.



После автоматического выключения электроин-
струмента не нажимайте больше на выключатель.

Аккумулятор может быть поврежден.

Извлечение аккумулятора

Аккумулятор

11

 оснащен двумя ступенями фиксирова-

ния, призванными предотвращать выпадение аккумуля-
тора при непреднамеренном нажатии на кнопку разблоки-
ровки

18

. Пока аккумулятор находится в электроинстру-

менте, пружина держит его в соответствующем положе-
нии.

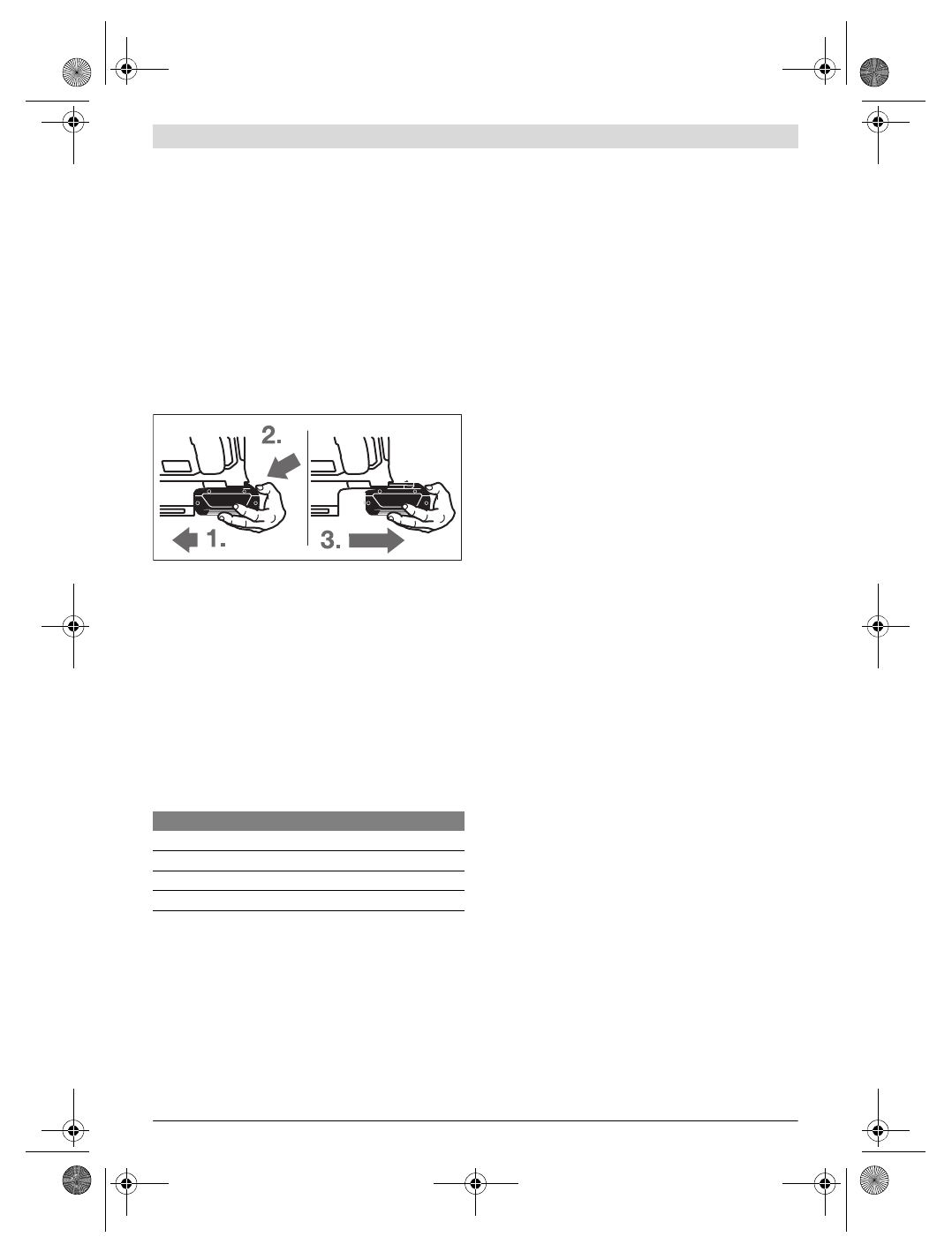

Для снятия аккумулятора

11

:

–

Прижмите аккумулятор к подошве электроинструмента
(1.) и одновременно нажмите на кнопку фиксатора

18

(2.).

–

Извлеките аккумулятор из электроинструмента (3.).

Индикатор заряженности аккумулятора (см. рис. В)

Три зеленых светодиода индикатора заряженности акку-
мулятора

21

 отображают степень заряженности аккуму-

лятора

11

.

Степень заряженности аккумулятора можно проверить
только на извлеченном аккумуляторе.

–

Нажмите кнопку

20

, чтобы отобразить степень заря-

женности. Прибл. через 5 секунд индикатор заряжен-
ности аккумулятора погаснет сам.

Если после нажатия на кнопку

20

 не загорается ни один

СИД, то аккумулятор неисправен и должен быть заменен.

Во время процесса зарядки загораются подряд 3 зеленых
светодиода и гаснут на короткое время. Аккумулятор пол-
ностью заряжен, если 3 зеленых светодиода горят посто-
янно. Приблизительно через 5 мин по окончании зарядки
аккумулятора 3 зеленых светодиода гаснут.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 16.

Поворот дополнительной рукоятки (см. рис. С)

Дополнительную рукоятку

16

 можно повернуть в любое

положение, чтобы обеспечить возможность безопасной и
не утомляющей работы с инструментом.

–

Поверните нижнюю часть ручки дополнительной руко-
ятки

16

 против часовой стрелки и поставьте дополни-

тельную рукоятку

16

 в желаемое положение. После

этого поверните нижнюю часть ручки дополнительной
рукоятки

16

 в направлении по часовой стрелке.

Следите за тем, чтобы стягивающая лента дополнительной
рукоятки находилась в предусмотренном пазу корпуса.

Выбор сверлильного патрона и инструмента

Для ударного сверления и долбления требуются инстру-
менты SDS-plus, которые крепят в сверлильном патроне
SDS-plus.

Для сверления без удара в древесине, металле, керамике
и синтетическом материале, а также для заворачивания
применяют инструменты без SDS-plus (например, сверла
с цилиндрическим хвостовиком). Для этих инструментов
требуется быстрозажимной, патрон или патрон с зубча-
тым венцом.

Установка/снятие зубчато-венцового свер-
лильного патрона (GBH 18V-26)

Для работ с инструментом без SDS-plus (например, для
сверл с цилиндрическим хвостовиком) следует устанав-
ливать подходящий сверлильный патрон (напр. патрон с
зубчатым венцом или быстрозажимной патрон, принад-
лежности).

Установка сверлильного патрона с зубчатым венцом
(см. рис. Е)

–

Ввинтите посадочный хвостовик SDS-plus

25

 в свер-

лильный патрон с зубчатым венцом

24

. Предохраните

сверлильный патрон с зубчатым венцом

24

 предохра-

нительным винтом

23

.

Учтите, что предохранитель-

ный винт имеет левую резьбу.

Установка патрона с зубчатым венцом (см. рис. Е)

–

Очищайте и слегка смазывайте вставляемый конец по-
садочного хвостовика.

–

Вставляйте сверлильный патрон с зубчатым венцом с
вращением в посадочное гнездо до автоматической
блокировки.

–

Проверьте блокирование попыткой вытянуть свер-
лильный патрон с зубчатым венцом.

Снятие патрона с зубчатым венцом

–

Сдвиньте фиксирующую гильзу

5

 назад и выньте свер-

лильный патрон с зубчатым венцом

24

.

Снятие и установка сменного сверлильного па-
трона (GBH 18V-26 F)

Сменный сверлильный патрон SDS-plus

2

 может быть лег-

ко замерен на поставляемый быстрозажимной сверлиль-
ный патрон

1

.

СИД

Емкость

Непрерывный свет 3 зеленых светодиодов

≥

2/3

Непрерывный свет 2 зеленых светодиодов

≥

1/3

Непрерывный свет 1 зеленого светодиода

< 1/3

Мигание 1 зеленого светодиода

Резерв
