62

 | Nederlands

1 609 92A 3DF | (27.3.18)

Bosch Power Tools

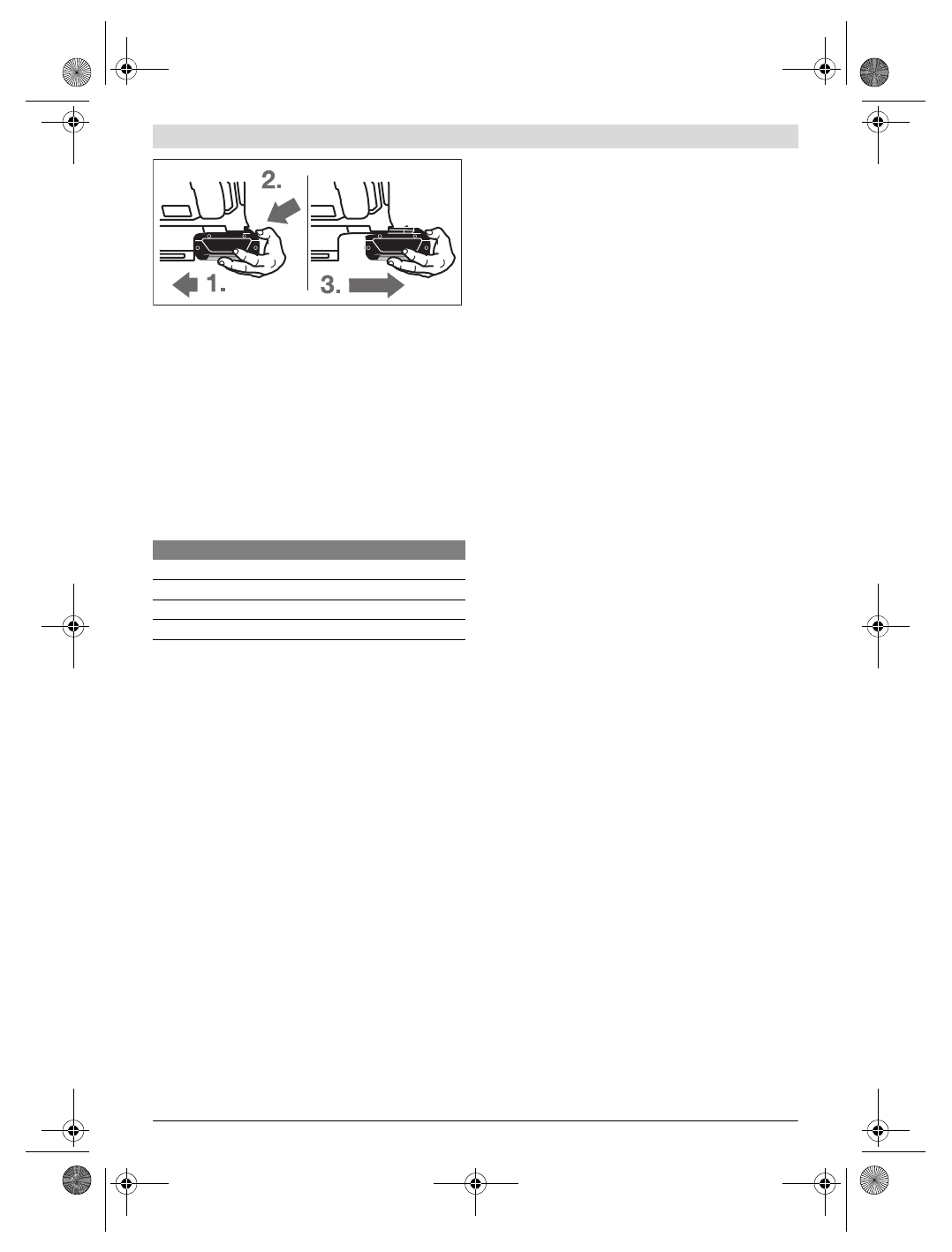

Als u de accu

11

 wilt verwijderen:

–

Duw de accu tegen de voet van het elektrische gereed-
schap (1.) en druk tegelijkertijd op de ontgrendelingsknop

18

 (2.).

–

Trek de accu van het elektrische gereedschap af (3.).

Accu-oplaadindicatie (zie afbeelding B)

De drie groene leds van de accuoplaadindicatie

21

 geven de

oplaadtoestand van de accu

11

 aan.

De oplaadtoestand kan alleen bij weggenomen accu gecon-
troleerd worden.

–

Druk op de toets

20

 voor aanduiding van de oplaadtoe-

stand. Na ca. 5 seconden gaat de aanduiding van de op-
laadtoestand vanzelf uit.

Als er na het indrukken van de knop

20

 geen LED brandt, is de

accu defect en moet deze worden vervangen.

Tijdens het opladen gaan de drie groene LED’s na elkaar bran-
den en gaan deze kort uit. De accu is volledig opgeladen als de
drie groene LED’s continu branden. Ongeveer 5 minuten na-
dat de accu volledig is opgeladen, gaan de drie groene LED’s
weer uit.

Extra handgreep



Gebruik het elektrische gereedschap alleen met de ex-
tra handgreep 16.

Extra handgreep draaien (zie afbeelding C)

U kunt de extra handgreep

16

 naar wens draaien voor een vei-

lige houding tijdens de werkzaamheden zonder vermoeid-
heid.

–

Draai het onderste greepstuk van de extra handgreep

16

tegen de wijzers van de klok in en zet de extra handgreep

16

 in de gewenste stand. Vervolgens draait u het onderste

greepstuk van de extra handgreep

16

 met de wijzers van

de klok mee weer vast.

Let erop dat de spanband van de extra handgreep in de daar-
voor bedoelde groef op het machinehuis ligt.

Boorhouder en inzetgereedschap kiezen

Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus in-
zetgereedschappen nodig, die in de SDS-plus boorhouder
worden geplaatst.

Voor boorwerkzaamheden zonder slag in hout, metaal, kera-
miek en kunststof en voor het in- en uitdraaien van schroeven
worden inzetgereedschappen zonder SDS-plus (bijv. boren
met cilindrische schacht) gebruikt. Voor deze inzetgereed-
schappen heeft u een snelspanboorhouder of tandkransboor-
houder nodig.

Tandkransboorhouder inzetten/uitnemen
(GBH 18V-26)

Voor werkzaamheden met inzetgereedschap zonder SDS-
plus (bijvoorbeeld boren met cilindrische schacht) moet u
een geschikte boorhouder monteren (tandkrans- of snelspan-
boorhouder, toebehoren).

Tandkransboorhouder monteren (zie afbeelding E)

–

Schroef de SDS-plus opnameschacht

25

 in een tandkrans-

boorhouder

24

. Borg de tandkransboorhouder

24

 met de

borgschroef

23

.

Let erop dat de borgschroef een linkse

schroefdraad heeft.

Tandkransboorhouder inzetten (zie afbeelding E)

–

Reinig het insteekeinde van de opnameschacht en smeer
het licht met vet.

–

Zet de tandkransboorhouder met de opnameschacht
draaiend in de gereedschapopname tot deze automatisch
wordt vergrendeld.

–

Controleer de vergrendeling door aan de tandkransboor-
houder te trekken.

Tandkransboorhouder verwijderen

–

Duw de vergrendelingshuls

5

 naar achteren en verwijder

de tandkransboorhouder

24

.

Wisselboorhouder verwijderen of inzetten
(GBH 18V-26 F)

De SDS-plus boorhouder

2

 kunt u gemakkelijk vervangen

door de meegeleverde snelspanboorhouder

1

.

Wisselboorhouder verwijderen (zie afbeelding F)

–

Trek de vergrendelingsring

6

 van de wisselboorhouder

naar achteren, houd de ring in deze stand vast en trek de
SDS-plus wisselboorhouder

2

 of de snelspanboorhouder

1

 naar voren los.

–

Bescherm de wisselboorhouder tegen vuil worden nadat u
deze hebt verwijderd.

Wisselboorhouder inzetten (zie afbeelding G)



Gebruik alleen de modelspecifieke originele uitvoering
en let daarbij op het aantal kengroeven 27. Alleen boor-
houders met twee of drie kengroeven zijn toegestaan.

Als een voor dit elektrische gereedschap ongeschikte
boorhouder wordt gebruikt, kan het inzetgereedschap tij-
dens het gebruik uit de boorhouder vallen.

–

Reinig de wisselboorhouder voor het inzetten en smeer de
schacht licht met vet.

–

Grijp de SDS-plus wisselboorhouder

2

 of de snelspan-

boorhouder

1

 met uw hele hand vast. Duw de wisselboor-

houder draaiend op de boorhouderopname

26

 tot u een

duidelijk klikgeluid hoort.

LED

Capaciteit

Permanent licht 3 x groen

≥

2/3

Permanent licht 2 x groen

≥

1/3

Permanent licht 1 x groen

< 1/3

Knipperlicht 1 x groen

Reserve
