L-L 239.00-BM
8 / 88
L’installazione e il collegamento di tutti gli altri accessori sono
indicati nelle istruzioni specifiche allegate a ciascun dispositivo
accessorio, così come le specifiche istruzioni d’uso.
Lo schema elettrico riportato nel presente manuale ne indica
esclusivamente il collegamento elettrico.
4.3. COLLEGAMENTO AI CONDOTTI DI MANDATA DELL’ARIA CALDA
Il generatore d’aria calda è predisposto per il funzionamento con
diffusione diretta dell’aria. Tuttavia può essere collegato a canali di
distribuzione dell’aria di sezione opportuna, se specifiche esigenze
di impiego lo richiedono, aventi diametro e lunghezza massima
come riportato nella “TABELLA DELLE CARATTERISTICHE
TECNICHE”.
Attenzione
Prima di avviare il generatore, si deve controllare che il
verso di rotazione della ventola sia corrispondente a
quello riportato sul ventilatore stesso.
I canali di distribuzione dell’aria possono essere collegati usando i
diversi accessori disponibili, disponendo frontalmente il raccordo ad
una o più vie di uscita che è stato prescelto secondo l’effettiva
necessità.

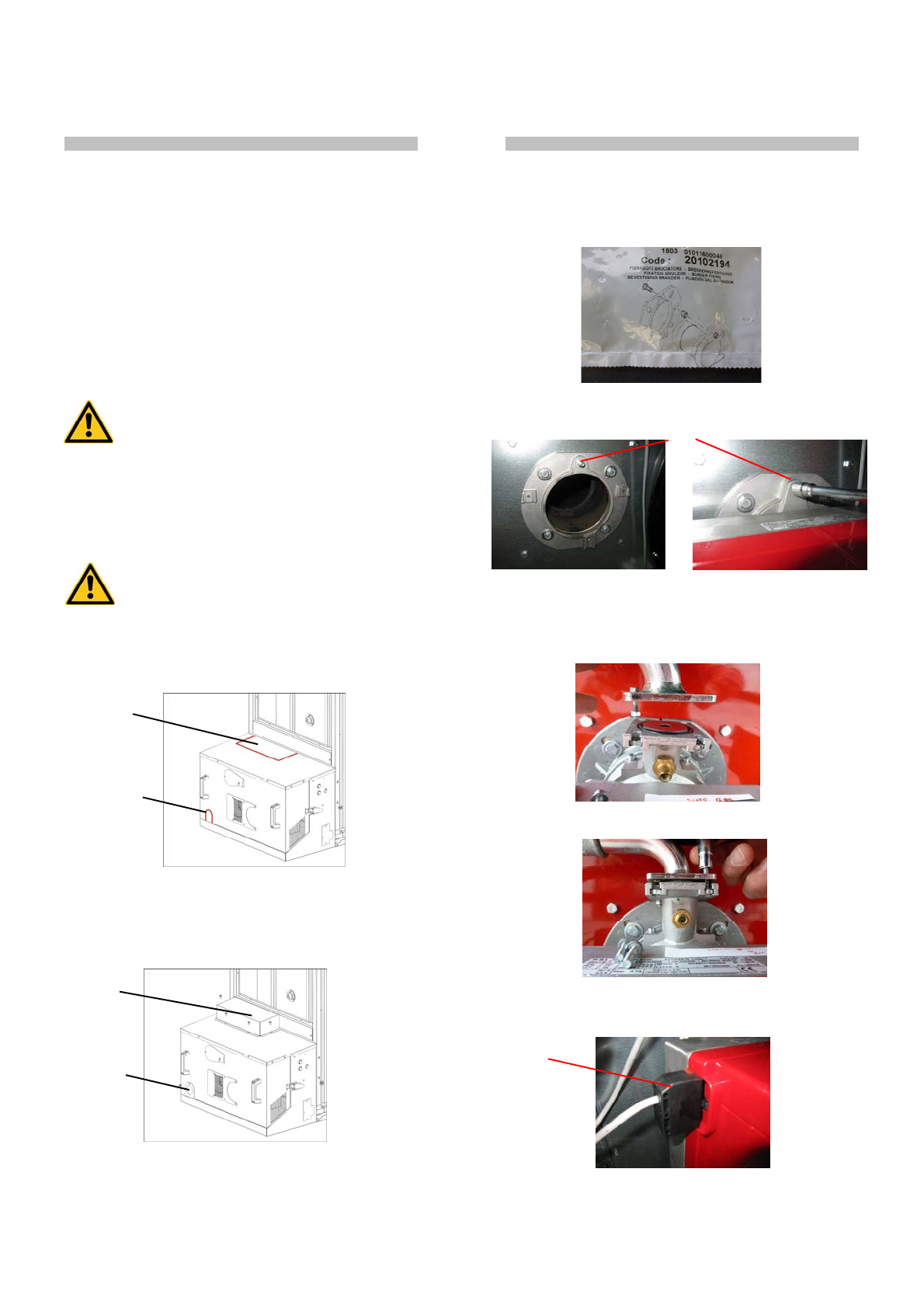

4.4. MONTAGGIO BRUCIATORE A GAS RIELLO
Attenzione
I bruciatori a gas Riello sono forniti già predisposti con
ugello per gas naturale o ugello per GPL.
Solo per il modello 110 kW è necessario installare un
ulteriore diaframma D 9.0 per il funzionamento a GPL
• Togliere il coperchio della scatola e, utilizzando un utensile
appropriato, eliminare le parti metalliche A e B seguendo il
percorso di pre-taglio già tracciato sul coperchio
• Prelevare il coperchio C e montarlo sul coperchio bruciatore
utilizzando le viti autofilettanti a disposizione.
• Prelevare la flangia D con la guarnizione E e montarli sul
coperchio bruciatore utilizzando la vite autofilettante a
disposizione.
• Aprire la scatola contenente il bruciatore a gas, prelevare il
bruciatore e conservare le due etichette adesive con numero di
serie per l’uso successivo;
• Consultare il manuale d’uso del bruciatore e montare la vite di
fissaggio bruciatore sulla piastra bruciatore secondo le istruzioni
• Fissare la piastra bruciatore alla macchina utilizzando le 4 viti M8
e le rondelle D8 x D24;
• Inserire il bruciatore e fissarlo alla piastra avvitando il dado in
dotazione sulla vite G;
•
S
OLO PER
M
ODELLO
110
K
W
A
GPL
: installare il diaframma D 9.0
prima di montare la flangia di collegamento alla rampa gas come
indicato nella figura seguente
• Fissare la flangia di collegamento alla rampa gas avendo cura di
sistemare correttamente la guarnizione O-ring
• Individuare il cavo nero con spina Wieland 7 poli uscente dal
quadro elettrico ed inserire la spina nell’apposita presa H sul
bruciatore;
G
H
A
B
C
D - E
