ES
L-L 239.00-BM
51 / 88
Atención
Los modelos trifásicos están predispuestos para el
funcionamiento trifásico 400V.
Para la transformación a sistema trifásico 230V dirigirse
al fabricante.
La instalación y la conexión de todos los otros accesorios están
indicadas en las instrucciones específicas que se adjuntan a cada
dispositivo accesorio, así como las específicas instrucciones de
uso. El esquema eléctrico incluido en el presente manual indica
exclusivamente la conexión eléctrica.
4.3. CONEXIÓN A LOS CONDUCTOS DE IMPULSIÓN DEL AIRE
CALIENTE
El generador de aire caliente está predispuesto para el
funcionamiento con difusión directa del aire.
Sin embargo, en caso de que específicas exigencias de uso lo
requieran, puede ser conectado a canales de distribución del aire de
sección adecuada, cuyo diámetro y longitud máxima se indican en
la “TABLA DE LAS CARACTERÍSTICAS TÉCNICAS”.
Atención
Antes de arrancar el generador, se debe controlar que el
sentido de rotación del ventilador se corresponda con el
indicado en el ventilador mismo.
Los canales de distribución del aire pueden ser conectados
utilizando los diferentes accesorios disponibles, colocando
frontalmente el racor de una o más vías de salida que se haya
elegido según la real necesidad.
4.4. MONTAJE DEL QUEMADOR DE GAS RIELLO
Atención
Los quemadores de gas Riello se suministran ya
predispuestos con boquilla para gas natural o con boquilla
para GLP.
Sólo en el caso del modelo 110 kW, para el
funcionamiento con GLP se requiere también la
instalación de un diafragma D 9.0.

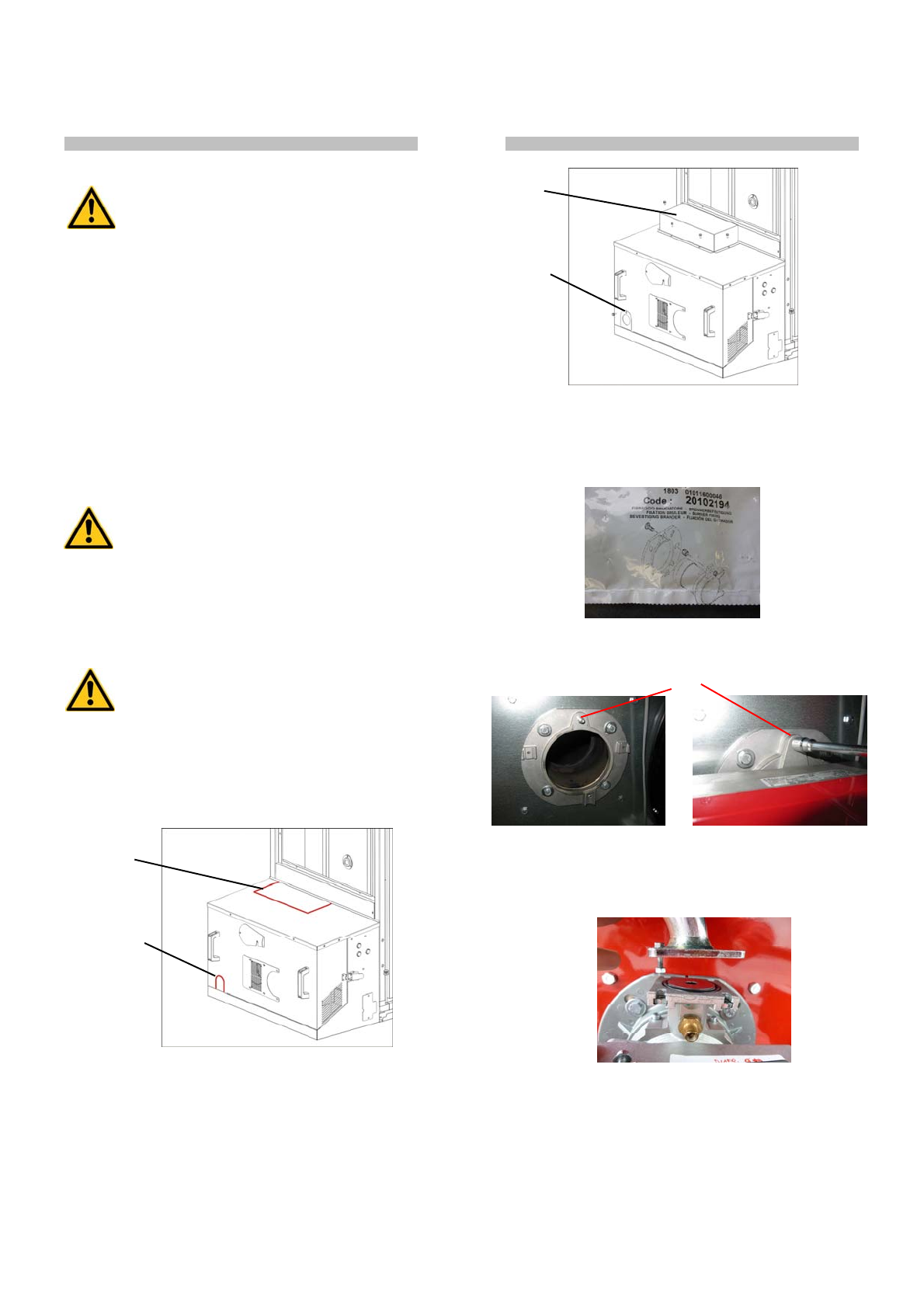

• Quitar la tapa de la caja y, por medio de una herramienta
adecuada, eliminar las partes metálicas A y B siguiendo el trazado
de corte presente en la tapa misma.
• Tomar la tapa C, montarla en la tapa del quemador y fijarla con los
tornillos autorroscantes a disposición.
• Tomar la brida D con junta E y montarlas en la tapa del quemador
utilizando el tornillo autorroscante a disposición.
• Abrir la caja que contiene el quemador de gas, sacar este último y
conservar las dos etiquetas adhesivas con el número de serie
para usarlas más adelante.
• Consultar el Manual de Uso del quemador y seguir las
instrucciones para montar el tornillo con que se fijará el quemador
en la placa.
• Fijar la placa del quemador en la máquina utilizando los 4 tornillos
M8 y las arandelas D8 x D24.
• Insertar el quemador y fijarlo en la placa, enroscando para ello la
tuerca incluida en el suministro en el tornillo G.
•
S
ÓLO PARA EL
M
ODELO
110
K
W
A
GLP
: instalar el diafragma D 9.0
antes de montar la brida de conexión a la rampa de gas, como se
indica en la figura siguiente
• Fijar la brida de conexión a la rampa de gas cuidando que la junta
tórica quede correctamente colocada.
G
A
B
C
D - E
