L-L 239.00-BM
32 / 88

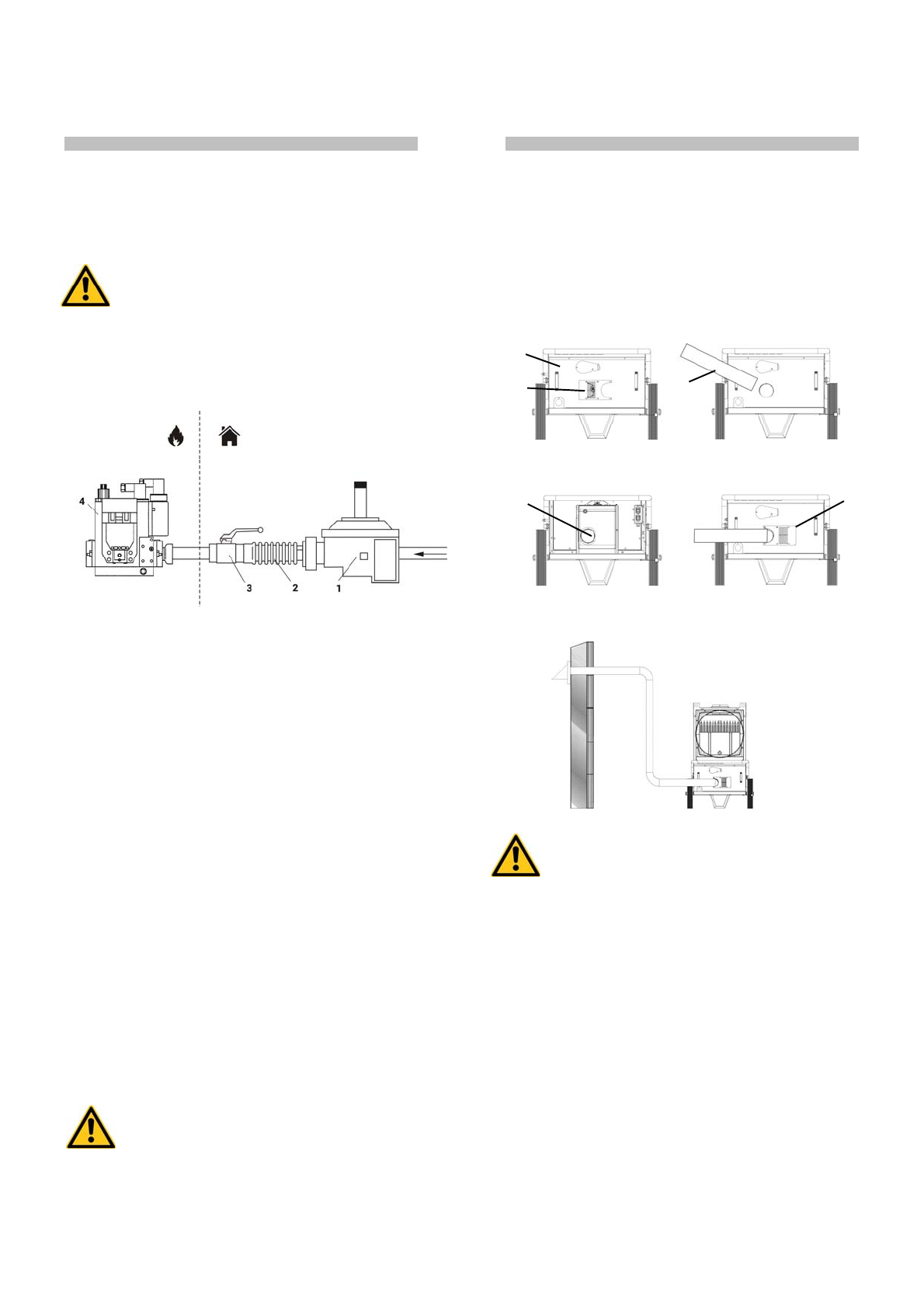

Die Gasversorgungsleitung soll angemessene und der installierten
Heizleistung entsprechende Abmessungen haben und so ausgelegt
sein, dass die notwendigen Gasversorgungsbedingungen
gewährleistet sind.
Achtung
Der Gasversorgungsdruck muss während des Betriebs und
nicht bei ausgeschaltetem Warmlufterzeuger
gewährleistet sein.
Der Warmlufterzeuger ist mit einer Gasrampe ausgestattet. Diese
umfasst: Gasfilter, Druckregler, Sicherheitsventil,
Arbeitsmagnetventil, Druckstabilisator, Druckanschlüsse.
Die vom Installateur vorzubereitende Versorgungsleitung erfordert
in der Regel folgende Teile:
1: Filterregler oder Filter
2: Schwingungsdämpfende Verbindung
3: Absperrventil
4: Gasrampe
Die Teile (1), (2) und (3) sind als Zubehör erhältlich und nicht im
Lieferumfang des Warmlufterzeugers vorgesehen.
Nach dem Anschluss an die Versorgungsleitung:
• Die Gasversorgungsleitung entlüften;
• Die Dichtigkeit der Gasleitung Sicherstellen.
•
Das Gasabsperrventil öffnen und die Anschlüsse am
Warmlufterzeuger auf ihre Dichtheit prüfen.
4.5. ANSCHLUSS DES BRENNERS AN DEN SNORKEL-LUFTEINLASS
UND REGULIERUNG DER VERBRENNUNGSLUFT
Der Verbrennungslufteinlass (3) kann an den Außenbereich des zu
beheizenden Raums angeschlossen werden, damit Frischluft
angesaugt und der Sauerstoffanteil im Raum nicht gesenkt wird.
Für den Anschluss ist ein Rohr vorzusehen, um Verengungen durch
den Unterdruck der Ansaugluft zu vermeiden. Es soll einen
Durchmesser von mindestens 100 mm und eine Länge von
höchstens di 6 m haben.
4.6. ANSCHLUSS DES BRENNERS AN DEN SNORKEL-LUFTEINLASS
UND REGULIERUNG DER VERBRENNUNGSLUFT
Der Verbrennungslufteinlass (3) kann an den Außenbereich des zu
beheizenden Raums angeschlossen werden, damit Frischluft
angesaugt und der Sauerstoffanteil im Raum nicht gesenkt wird.
Für den Anschluss ist ein Rohr vorzusehen, um Verengungen durch
den Unterdruck der Ansaugluft zu vermeiden. Es soll einen
Durchmesser von mindestens 100 mm und eine Länge von
höchstens di 6 m haben.
Achtung
Rohrüberlängen sind zu kürzen. Es dürfen keine Knicke
und/oder Kurven bestehen bleiben, die die Luftansaugung
behindern könnten.
Anschluss an den Lufteinlass des Brenners:
• Den Deckel (a) des Brennergehäuses entfernen.
• Die Abschlussplatte (b) des Brennergehäuses entfernen.
• Den Luftschlauch (c) durch das Loch in der Abschlussplatte (b)
führen und am Ansaugschnorchel (d) des Brenners befestigen.
• Den Deckel (a) des Brennergehäuses längs des Luftschlauchs (c)
gleiten lassen und am Brennergehäuse anbringen. Dabei darauf
achten, dass sich der Luftschlauch (c) nicht wieder vom
Ansaugschnorchel (d) löst.
• Die Platte (a) am Lufteinlass des Brenners befestigen. Sie muss
gedreht werden, damit der Luftschlauch (c) blockiert ist.
Das Ansaugrohrende ist mit der Wanddurchführung mit Schutzgitter
zu verbinden, damit keine Kleintiere und/oder Schutt in das Innere
gelangen.
Achtung
Die Brennerluft ist gemäß der Tabelle „TECHNISCHE
DATEN“ zu regulieren.
4.7. ANSCHLUSS AN DEN RAUCHABZUGSKANAL
Die Rauchabzugskanäle sollen aus Stahl und gemäß EN 1443
ausgeführt sein.
Die Verbrennungseffizienz und der ordnungsgemäße Brennerbetrieb
sind vom Kaminzug abhängig. Für den Anschluss an das
Schornsteinrohr sind die geltenden Gesetzesbestimmungen und die
folgenden Vorschriften zu beachten:
• Der Schornsteinanschluss soll so kurz wie möglich und im
Steigungswinkel (Mindesthöhe 1 m) ausgeführt sein;
• Es dürfen keine engen Kurven und Querschnittsverringerungen
vorhanden sein;
• In jedem Fall einen Windschutz vorsehen, um das Eindringen von
Regenwasser und eine Blockade des Rauchabzugs wegen Wind
zu vermeiden;
• Der Kaminzug des Schornsteinrohrs soll mindestens dem Sollwert
entsprechen;
• Jeder Warmlufterzeuger muss einen eigenen Schornstein haben;
Im Folgenden einige mögliche Positionen für den Schornstein:
2
1
3
4
1
