EN


L-L 239.00-BM

45 / 88

NATURAL GAS

G20 - G25

LIQUID GAS

G30 - G31

Index Bacharach

-

0 (white)

CO

2

8.5 ÷ 9.5 %

11.5 ÷ 12.5 %

Oxygen (O

2

)

4.5 ÷ 6 %

4.5 ÷ 6 %

CO

ma

100 ppm

100 ppm

You may have to change the burner settings due to the fuel used

and/or installation conditions (high altitude, air suction pipe with or

without Snorkel, etc.) if combustion parameters are not correct.

When inspection tests are completed, the hole drilled for the probe

must be sealed with a material that is resistant to high

temperatures and that ensures the tube remains airtight.

5. OPERATING INSTRUCTIONS

5.1. START

To start the heater:

•  Raise panel (n) on the electrical panel box;

•  Make sure the switch (a) is set to “0”;

• Supply electrical power to the space heater by pulling up the

disconnecting switch on the electric power panel: the green lamp

(b) will light up indicating that power is being supplied to the

panel;

•Turn switch (a) to position H or H+V: the burner will begin the start-

up and pre-wash cycle, after which the flame will ignite; after the

combustion chamber has been heating for a few minutes, the

main fan will start up;

Warning

The fan runs continuously in H+V mode, even when the

desired room temperature has been reached, and the

burner turns off.

Warning

In H mode, the fan only runs when the combustion

chamber is sufficiently hot. Therefore, when the desired

room temperature has been reached, the burner turns off

and the fan keeps running only until the combustion

chamber has cooled completely.

•  If the heater does not work during the start cycle or work cycle,

consult “TROUBLESHOOTING” to find the cause of the

malfunction.

Warning

If the burner goes into safety stop (lamp m) push reset

button (d) for 3 seconds to restart the heater..

Warning

If the safety thermostat goes into safety stop (lamp h),

push reset button (i) for 3 seconds to restart the heater.

Warning

NEVER do more than two restarts in a row: unburned fuel

can accumulate in the combustion chamber and suddenly

flare up at the next restart.

5.2. STOP

Stop the heater by turning switch (a) to “0” position or, if the heater

is in automatic mode, by setting the room thermostat to a lower

temperature: the burner shuts off and lamp (f) goes out. The fan

keeps working, starting and stopping several times until the

combustion chamber has cooled completely.

Warning

Never stop the heater by simply turning off the

disconnecting switch on the panel.

The electrical supply must be disconnected ONLY when

the fan has come to a complete stop.

5.3. VENTILATION

To run the heater only in continuous ventilation mode, turn switch

(a) to the position with the symbol V.

5.4. TEMPERATURE CONTROLLER

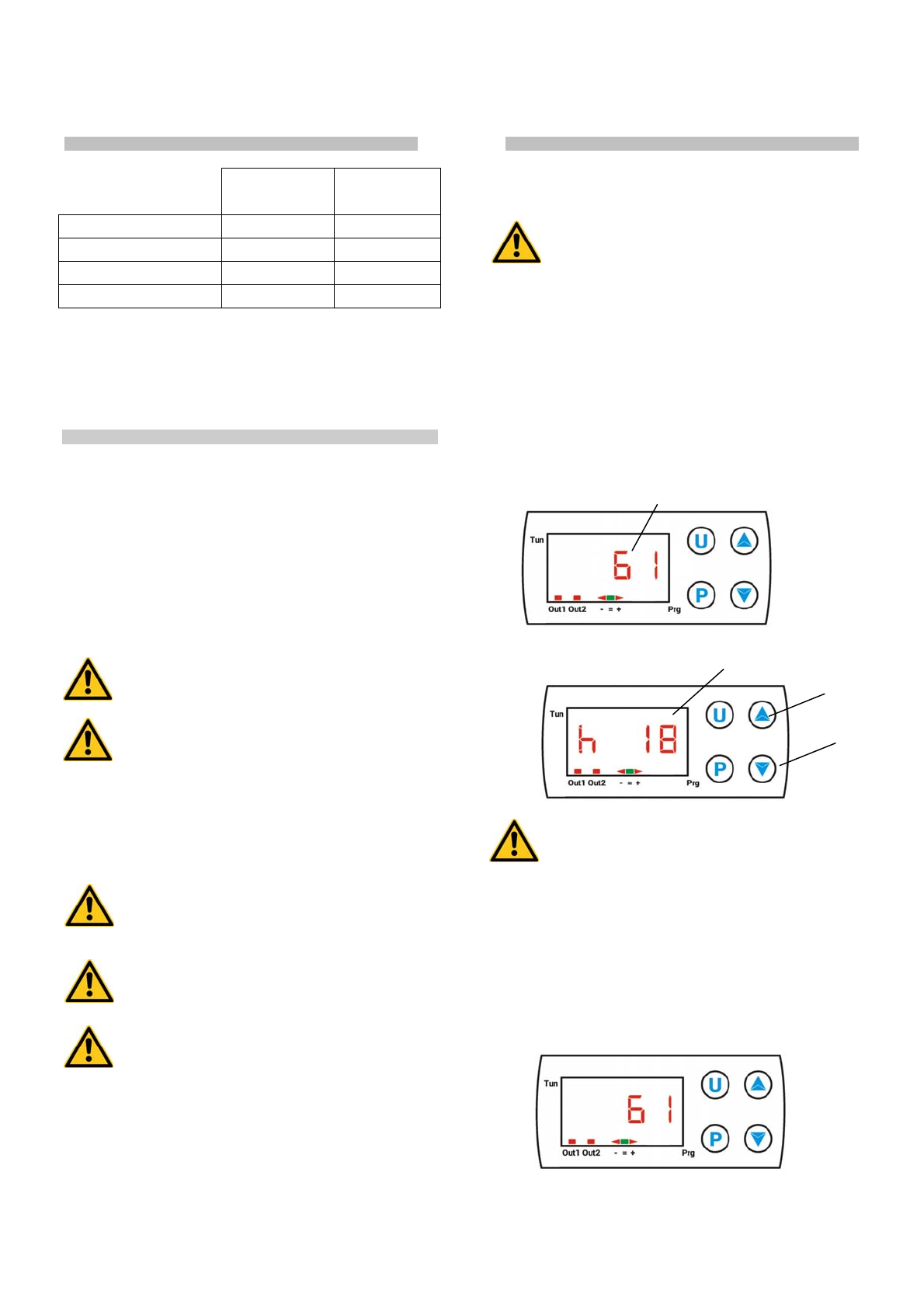

The heater is equipped with a temperature controller (g) with LCD

screen, which displays and controls the following parameters:

•  Display of air outflow temperature

•  Display of hours of operation

•  Control of trip temperature of fan thermostat

•  Control of trip temperature of burner thermostat

Display of air outflow temperature

The screen displays the measured temperature in [°C]:

Display of hours of operation

Press key (a) twice: the screen shows the operating time in hours

[h]:

Warning

The time shown is not actual heating time, but connection

time to the electrical power supply line.

Reset the counter as follows:

•  Turn the heater’s main switch to position “0” (OFF)

• Press button P on the temperature controller for at least 3

seconds: the word “PASS” will flash for 5 seconds

•  Enter code “-481” by pressing key (b) several times until obtaining

the number required; press key P to confirm and go to the next

number

• Lastly, press key U: the display again shows the air outflow

temperature

Control of trip temperature of fan thermostat

b

a
