EN


L-L 239.00-BM

44 / 88

Warning

Coaxial flue pipes must not under any circumstances be

used for flue gas exhaust and burner air suction on these

units: functioning may be irreparably compromised.

4.8. FIRST START-UP

Before starting the heater, consult Tab. I to identify the work

category made compulsory by European and national reference

standards and corresponding to the country of installation.

Warning

If the work class is incorrect, you will have to convert and

recalibrate the burner.

Warning

To convert the burner from natural gas to propane/butane

mix, follow the instructions carefully and first check the

burner model.

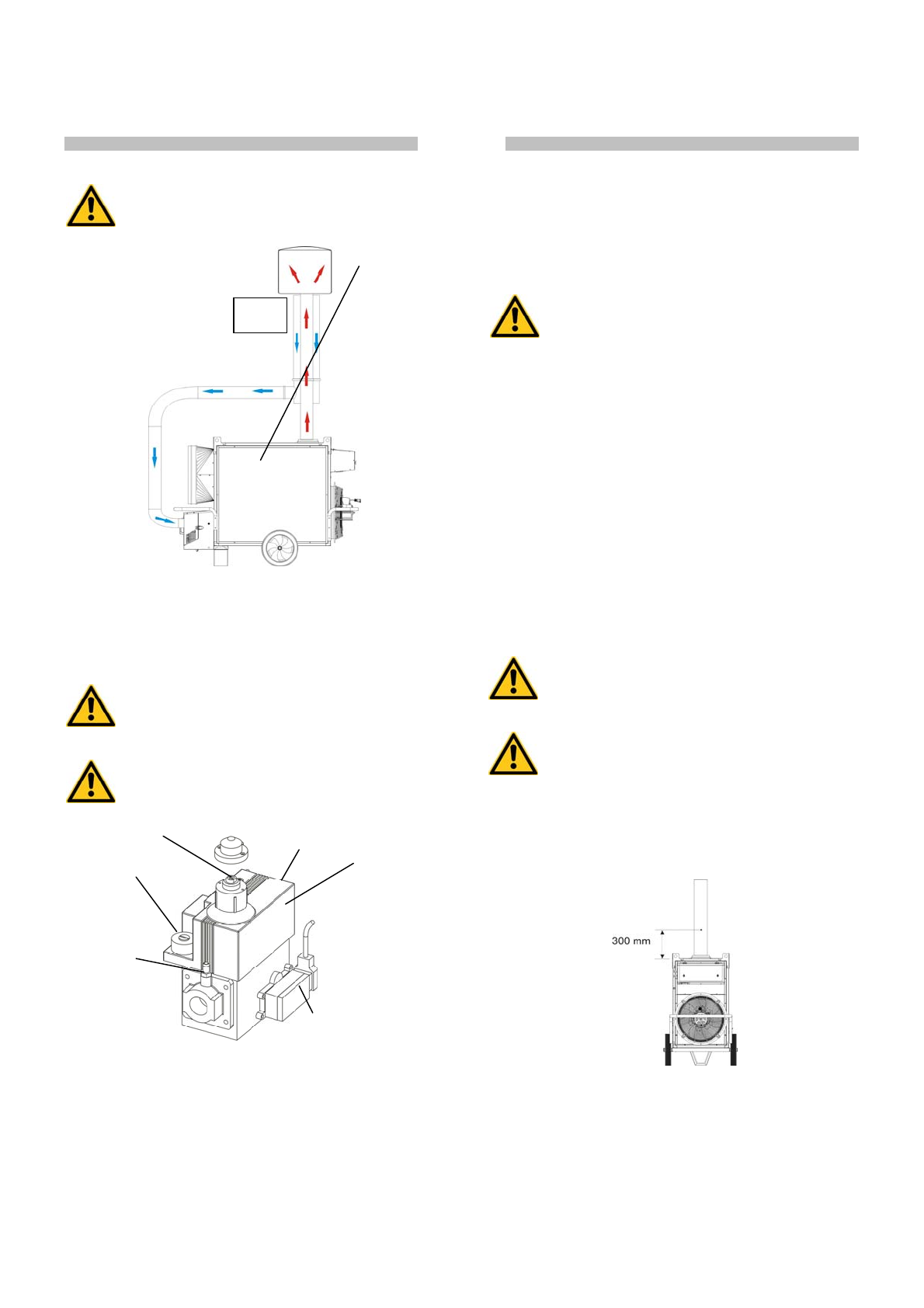

Honeywell VR 420 / VR 425 valve

•  Calibrate the gas pressure switch (5) on the gas ramp by

adjusting it to 70% of supply pressure

•   Adjust the gas ramp pressure regulator to the value shown on

Tab. I.

•   Connect a gauge to the upstream pressure intake (1) and a

second gauge to the downstream pressure intake (2) of the
gas ramp;

•   Start the heater and read the supply pressure on the 1st

gauge. If necessary, adjust the gas valve pressure regulator
until reaching the correct supply pressure shown on Tab. I;

Warning

The gas valve group is set for a maximum supply pressure

of:

•  200 mbar for Honeywell VR 420 valve / VR 425

If the supply pressure exceeds this value, the valve safety

membrane may break and permanently block the valve.

•   Read the work pressure on the 2nd gauge. If necessary, use

a screwdriver to adjust the gas valve pressure regulator (3)

to restore the work pressure shown on Tab. I or to restore
correct combustion values (see paragraph 4.8);

•   If necessary, you can change the valve opening speed for

heaters equipped with a Honeywell or SIT valve group by
turning the adjustment screw (6): turn counterclockwise to
increase opening speed, clockwise to decrease the speed.

•   Apply the adhesive label with the words “SET UP FOR ……” on

the gas valve group to specify the type of fuel and the new
category chosen.

You can continue and start up the heater only after it has been

prepared it according to the instructions for the work category to be

used.

4.9. REGULATING COMBUSTION AND ANALYSING COMBUSTION

PRODUCTS

Warning

The first start-up should always be carried out by a

specialised technician checking the correctness of the

combustion parameters.

Warning

The burner settings are pre-set at the factory and may not

comply with those required, therefore, the settings need to

be checked and, where necessary, corrected.

The adjustment values (gas fuel pressure, burner gas pressure,

combustion head position, air adjustment) for each of the burners

approved for these units are indicated in the “TECHNICAL

SPECIFICATION TABLE”.

The probe used to periodically check combustion and flue smoke

temperatures is to be inserted as indicated:

Combustion is clean and stable when combustion values are as

follows:

NO

4

6

3

2

5

1
