ES


L-L 239.00-BM

52 / 88

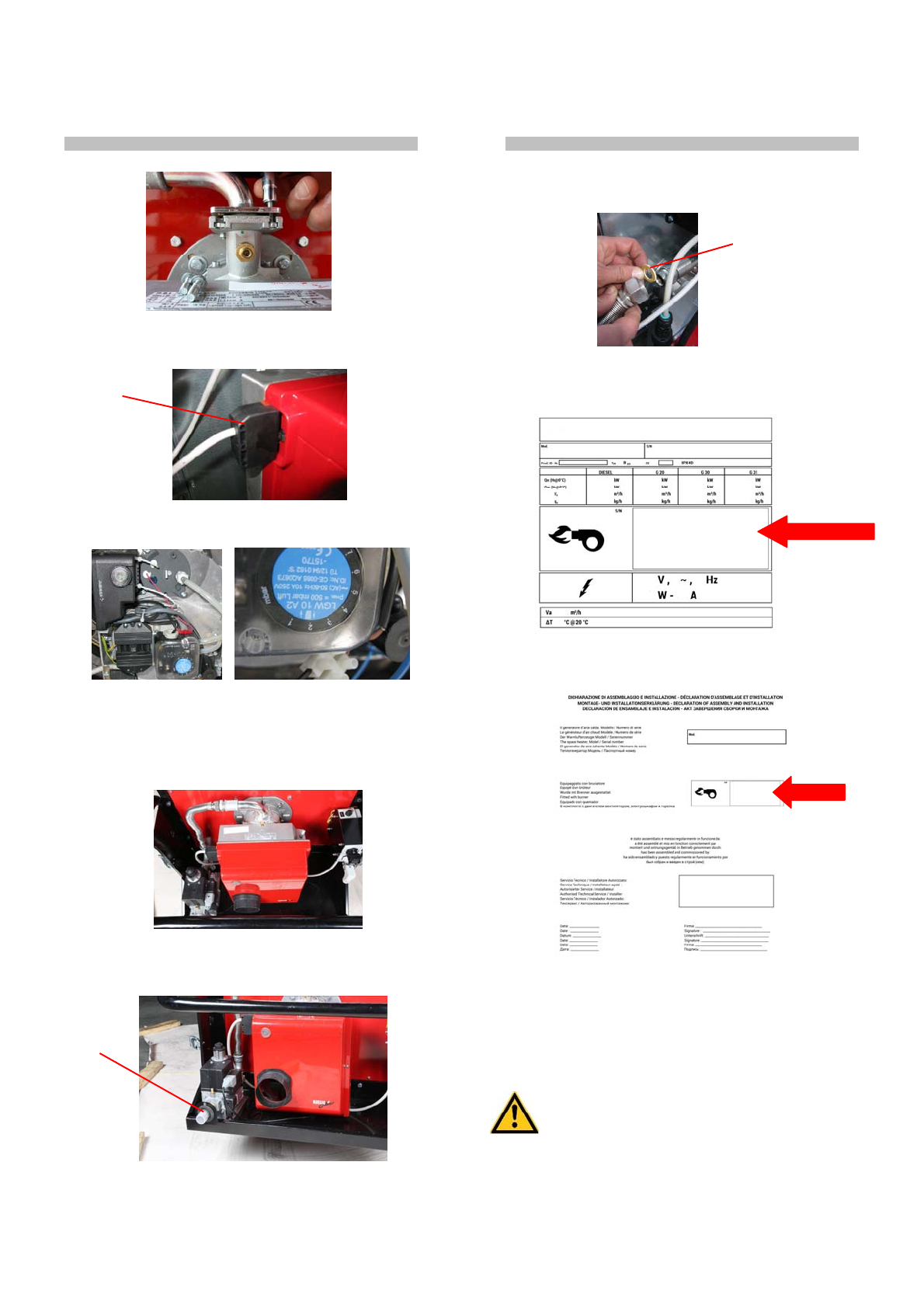

•  Identificar el cable negro con enchufe Wieland de 7 polos que sale

del cuadro eléctrico y enchufarlo en la correspondiente toma H

presente en el quemador.

•  Quitar la tapa del quemador y regular el presostato de aire según

el valor indicado en la tabla de características técnicas del

Manual de Uso.

•  Regular el presostato gas al 75% de la presión de alimentación.

•  Volver a cerrar la tapa del quemador.

• Abrir la caja que contiene el grupo válvula de gas y sacar la

válvula ya fijada en una placa de soporte.

•  Fijar el grupo válvula de gas en la máquina utilizando los tornillos

M8 y M5.

•  Quitar la brida D con junta E anteriormente montadas en la tapa

del quemador e insertarlas haciéndolas deslizar por el tubo de

aducción gas.

• Conectar el tubo flexible de acero inoxidable al quemador e

insertar correctamente la empaquetadura N para gas:

•  Identificar el cable con enchufe Wieland de 6 polos que sale del

grupo válvula de gas y enchufarlo en la correspondiente toma

presente en el quemador.

•  Aplicar la segunda etiqueta adhesiva con el número de serie en la

Declaración de Ensamblaje e Instalación incluida en el Manual de

Uso:

• El quemador no se suministra regulado de fábrica y debe ser

regulado de acuerdo con los datos indicados en la Tabla de

Características Técnicas del Manual de Uso: seguir las

instrucciones del Manual de Uso para completar la conexión de la

máquina a la instalación de alimentación de gas y para el primer

encendido.

Atención

Controlar todas las conexiones roscadas presentes en la

línea de gas.

Al efectuar el primer encendido, controlar con agua

jabonosa que no haya pérdidas o fugas de gas.

H

N

D - E
