DE
L-L 239.00-BM
33 / 88

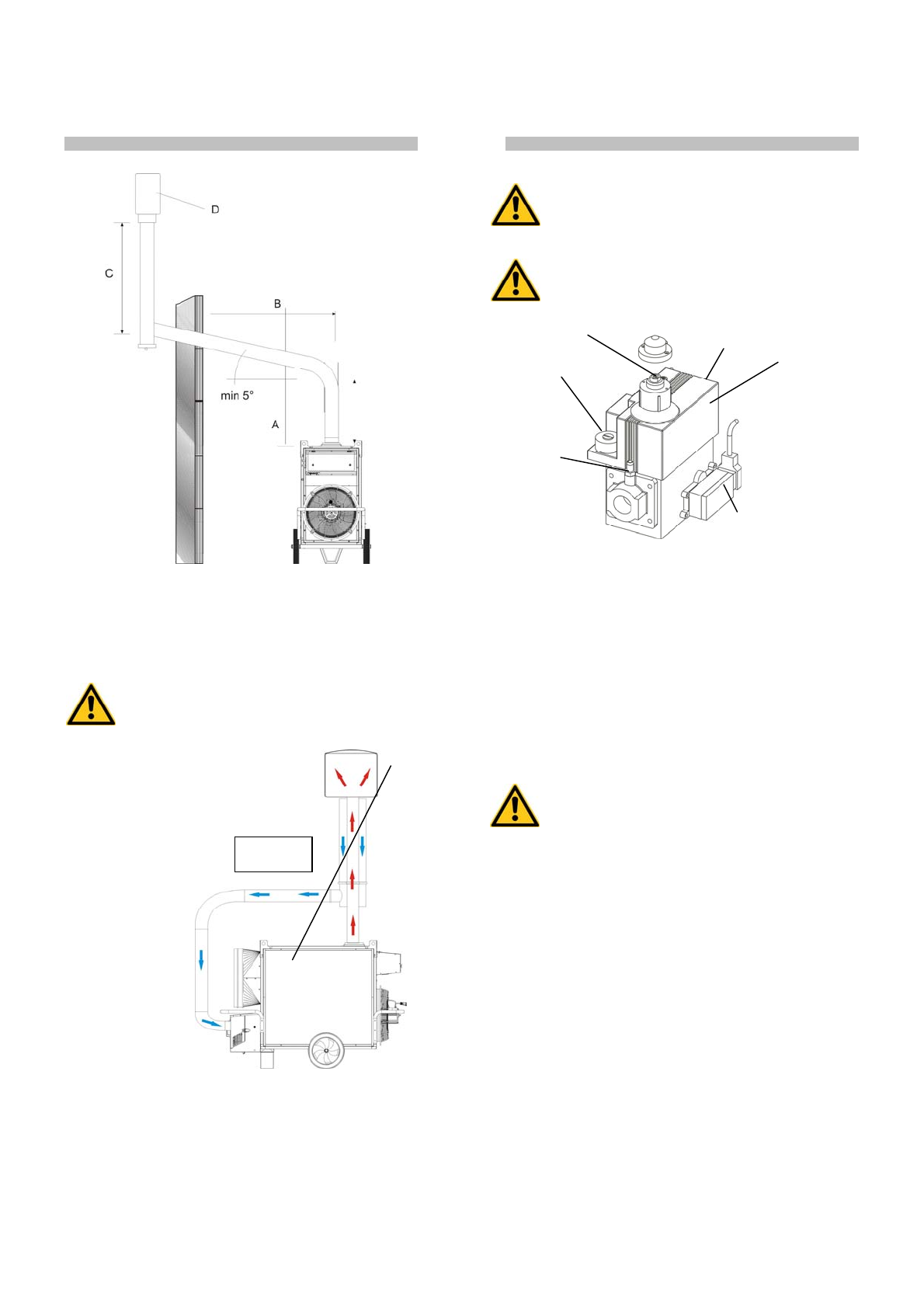

A) Mindestabstand 1 m
B) So kurz wie möglich
C) Mindestabstand 1 m
D) H-förmiger Abzugregler
Achtung
Der Anbau von koaxialen Rohren für den Rauchabzug und
die Verbrennungsluftansaugung ist bei diesen Geräten
ausdrücklich verboten. Die Funktionsfähigkeit könnte
andernfalls unwiederbringlich beeinträchtigt werden.
4.8. ERSTINBETRIEBNAHME
Inbetriebnahme des Warmlufterzeugers ist anhand von Tab. I die
Betriebsklasse zu bestimmen, die von den europäischen und
nationalen Vorschriften vorgeschrieben ist und dem Nutzerland
entspricht.
Achtung
Sollte die Betriebsklasse nicht stimmen, muss der Brenner
umgestellt und neu tariert werden.
Achtung
Für die Umstellung des Brenners von Erdgas auf
Propan/Butan ist das Brennermodell zu prüfen und streng
nach Vorschrift zu verfahren.
Ventil Honeywell VR 420 / VR 425
• Den Gaspressostat (5) an der Gasrampe auf einen Wert von 70
% des Versorgungsdrucks einstellen;
• Den Druckregler der Gasrampe auf den in Tab. I angegebenen
Wert einstellen.
• Ein Manometer an den zustromseitigen Druckanschluss (1)
und ein zweites Manometer an den abstromseitigen
Druckanschluss (2) der Gasrampe anschließen;
• Den Warmlufterzeuger starten. Den Druckwert am ersten
Versorgungsdruckmanometer ablesen und ggf. den
Druckregler der Gasversorgungsanlage verstellen, bis der
korrekte Versorgungsdruckwert gemäß Tab. I erzielt ist;
Achtung
Die Gasventileinheit ist für folgenden maximalen
Versorgungsdruck ausgelegt:
• 200 mbar für Ventil Honeywell VR 420 / VR 425.
Wenn der Versorgungsdruck diesen Wert überschreitet,
kann die Sicherheitsmembran des Ventils reißen und die
irreversible Sicherungssperrung des Ventils auslösen.
• Den Druckwert am 2. Arbeitsdruckmanometer ablesen und
ggf. der Druckregler der Gasventileinheit (3) mit einem
Schraubendreher verstellen, um den Arbeitsdruck auf den
Wert gemäß Tab. I einzustellen bzw. um die korrekten
Verbrennungswerte wiederherzustellen (vgl. Abschnitt 4.8);
• Bei Bedarf kann für die mit Gasventileinheit Honeywell oder
SIT ausgestatteten Modelle die
Ventilöffnungsgeschwindigkeit über die Stellschraube (6)
eingestellt werden: Durch Drehung im Uhrzeigergegensinn
erhöht sich die Öffnungsgeschwindigkeit, in die
Gegenrichtung vermindert sie sich.
• An der Gasventileinheit das Klebeetikett mit der Aufschrift
„EINGESTELLT FÜR …“ entsprechend der Brennstoffsorte
und der neu gewählten Klasse anbringen.
Erst wenn der Warmlufterzeuger entsprechend den Angaben der
vorgesehenen Betriebsklasse eingestellt ist, kann er in Betrieb
gesetzt werden.
NEIN
4
6
3
2
5
1
