IT

5

•  Non vi siano ostacoli od ostruzioni ai condotti di aspirazione e/o

di mandata dell'aria, come teli o coperte adagiati
sull'apparecchio o pareti od oggetti ingombranti vicini al
generatore;

•  Il generatore sia disposto nelle vicinanze di un quadro elettrico

di alimentazione con caratteristiche conformi a quelle dichiarate;

•  Sia prevista una posizione fissa per l'apparecchio;
• Il generatore sia sorvegliato regolarmente durante l'uso e

controllato prima della messa in funzione;

•  All’inizio di ogni esercizio d’uso, prima di inserire la spina nella

presa elettrica, sia controllato che il ventilatore giri liberamente;

•  Al termine di ogni esercizio d'uso l’interruttore di sezionamento

sia disinserito e il rubinetto di intercettazione del gas sia chiuso.


Attenzione

Questo apparecchio non è utilizzabile da persone
(inclusi bambini) con ridotte capacità fisiche,
sensoriali, mentali o con scarsa esperienza e
conoscenza a meno che non siano visionati od istruiti
sull’uso dell’apparecchio dalla persona che è
responsabile per la sua sicurezza.


ISTRUZIONI PER L’INSTALLAZIONE

Attenzione

Tutte le istruzioni descritte in questo paragrafo devono
essere eseguite solo da personale professionalmente
qualificato.

COLLEGAMENTI ELETTRICI
Attenzione

La linea elettrica di alimentazione del generatore deve
essere provvista di messa a terra e di interruttore
magneto-termico con differenziale.
Il cavo di alimentazione deve essere allacciato ad un
quadro elettrico munito di interruttore di
sezionamento.

Tutti i dispositivi di controllo e di sicurezza sono già collegati

elettricamente.

Prima di mettere in funzione il generatore e, quindi, prima di

collegarlo alla rete elettrica di alimentazione si deve controllare che
le caratteristiche della rete elettrica di alimentazione corrispondano a
quelle riportate sulla targhetta di identificazione.

Attenzione

La macchina è predisposta con un cavo di
alimentazione provvisorio, utilizzato per il collaudo
funzionale


AttenzioneI

ll cavo di alimentazione provvisorio deve essere
rimosso e sostituito con un cavo del tipo H07RN-F sez.
1,5 mm

2

.

La sguainatura del cavo deve essere eseguita
lasciando il conduttore di terra più lungo di almeno 2
cm.

L’eventuale collegamento del termostato ambiente o di altri

accessori dell’impianto (come ad es., l’orologio) deve essere
effettuato collegando il cavo elettrico alla spina termostato (10):

•  Rimuovere la spina (10) dal quadro elettrico, aprirla e rimuovere

il ponticello elettrico fra i morsetti 2 e 3 della spina.

• Collegare il cavo elettrico di collegamento al termostato sui

morsetti 2 e 3 della spina termostato (10)

•   Richiudere la spina e reinserirla nella presa del quadro elettrico.

Attenzione

Non tentare mai di comandare l’avviamento e lo
spegnimento del generatore collegando il termostato
ambiente (o altri dispositivi di controllo) sulla linea di
alimentazione elettrica.

L’installazione e il collegamento di tutti gli altri accessori sono

indicati nelle istruzioni specifiche allegate a ciascun dispositivo
accessorio, così come le specifiche istruzioni d’uso.

Lo schema elettrico riportato nel presente manuale ne indica

esclusivamente il collegamento elettrico.

COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE DEL
COMBUSTIBILE
Attenzione

Prima dell’installazione verificare che le condizioni
locali di distribuzione, la natura e la pressione del gas
e l’attuale stato di regolazione dell’apparecchio siano
compatibili.

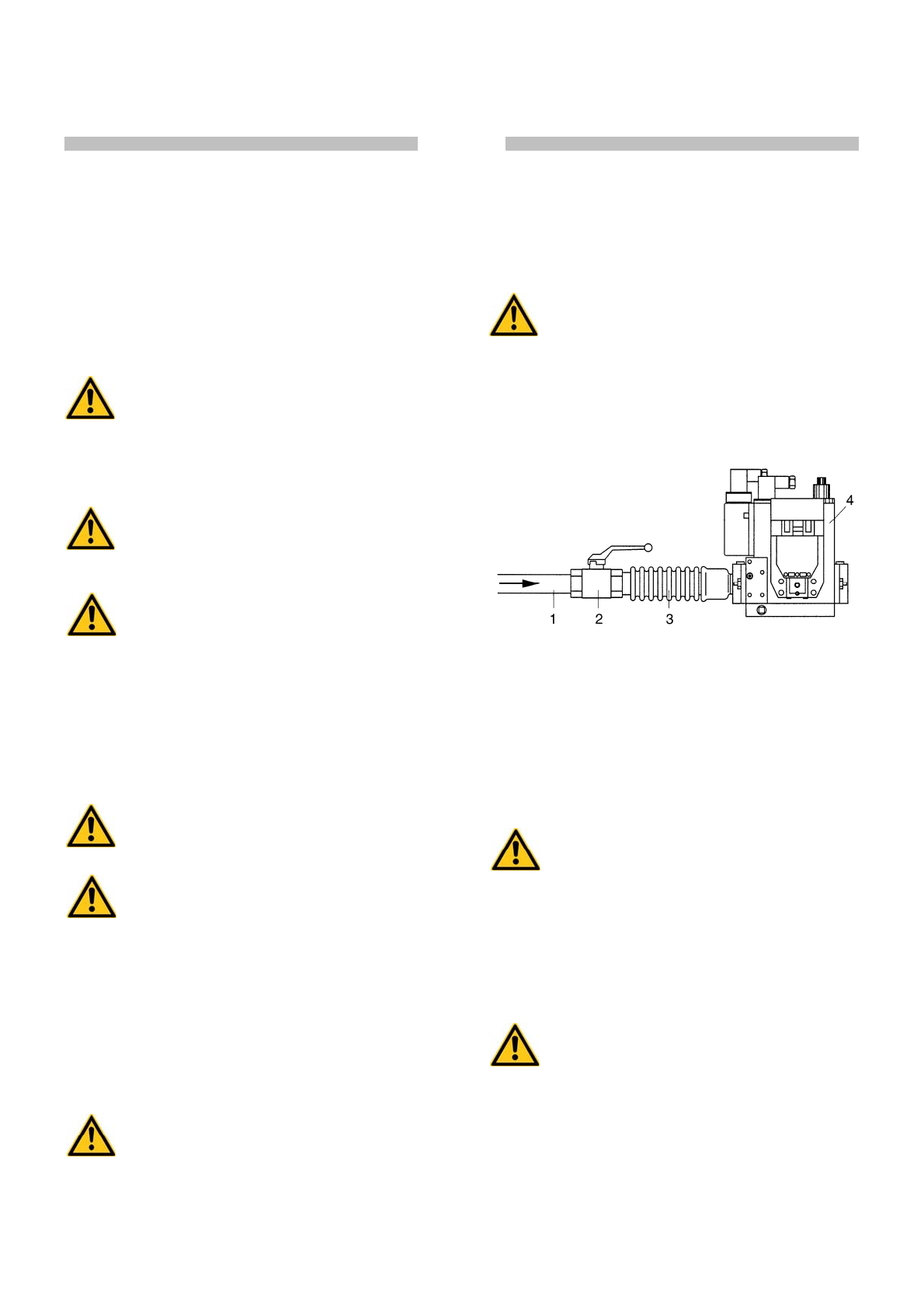

Il collegamento alla tubazione di alimentazione del gas deve avere

dimensioni opportune e corrispondenti al tipo di impianto da
realizzarsi e deve essere eseguito disponendo la “rampa gas” come
indicato in Fig. 2: il tubo gas (1), il rubinetto di intercettazione (2) ed il
giunto antivibrante (3) non sono forniti con il generatore e devono
essere predisposti a cura dell’installatore collegandoli al gruppo
valvole gas (4) fornito con il generatore d’aria calda.

Fig. 2


I° AVVIAMENTO

Il generatore è predisposto per una delle categorie di

funzionamento della Tab. I: l’etichetta adesiva applicata sul gruppo
valvole gas (4) indica quale sia la categoria di funzionamento
(solitamente è la categoria I

2H

, G20 / 20 mbar).

Prima di avviare il generatore di aria calda si deve consultare la

Tab. I ed individuare quale sia la categoria di lavoro, prescritta come
obbligatoria dalle norme di riferimento europee e nazionali,
corrispondente al paese di residenza.

Attenzione

Se la categoria di lavoro non corrisponde a quella già
predisposta, si devono prima eseguire le operazioni
del paragrafo “Trasformazione ad altro tipo di gas”.


Solo quando il generatore è stato predisposto secondo le

indicazioni della categoria di lavoro da usarsi, è possibile proseguire
ed effettuare le seguenti operazioni:

•  Eseguire lo sfiato della tubazione di alimentazione del gas;
•   Controllare la tenuta della tubazione gas.
• Aprire il rubinetto di intercettazione del gas e avviare il

generatore d’aria calda;

Attenzione

ll gruppo valvole gas è predisposto per una pressione
max di alimentazione di 60 mbar (SIT 840 SIGMA).
Se la pressione di alimentazione supera tale valore, la
membrana di sicurezza della valvola può rompersi e
determinare il blocco in sicurezza della valvola.

•   Collegare un manometro alla presa di pressione a monte (4) del

gruppo valvole (Fig. 2);

• Eseguire la lettura sul I° manometro della pressione di

alimentazione ed eventualmente agire sul regolatore di
pressione dell’impianto di alimentazione del gas sino ad
