•  Gewächshausheizung gemäß EN 12669:2003.

•  Die Luftansaug- bzw. Luftförderkanäle dürfen nicht verdeckt

oder verstellt werden z.B. durch abgelegte Planen oder
Abdeckungen auf dem Gerät, Wände oder Gegenstände;

•  Der Warmlufterzeuger soll in der Nähe einer Schaltanlage

aufgestellt werden, deren Stromwerte den deklarierten
Anschlusswerten entsprechen;

•   Für das Gerät soll ein fester Aufstellungsplatz vorgesehen sein;
•   Das Gerät soll während des Betriebs regelmäßig überwacht und

vor der Inbetriebsetzung kontrolliert werden;

•   Bei Beginn jedes Gebrauchs ist vor Anschluss des Netzsteckers

zu überprüfen, dass der Ventilator ungehindert dreht;

•   Nach dem Betrieb müssen stets der Trennschalter abgeschaltet

und der Gasabsperrhahn geschlossen werden.

Achtung

Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit verminderten physischen, sensorischen
und geistigen Fähigkeiten oder mit unzureichender
Erfahrung und Kenntnis benutzt werden, sofern sie
nicht über den Gebrauch des Gerätes von der
aufsichtspflichtigen Person eingewiesen und belehrt
wurden.

INSTALLATION

Achtung

Alle in diesem Abschnitt aufgeführten Arbeiten dürfen
nur vom Fachmann ausgeführt werden.


ELEKTRISCHE ANSCHLÜSSE
Achtung

Die Stromversorgungsleitung des Warmlufterzeugers
muss mit einer Erdung und einem FI-Schutzschalter
versehen sein.
Der Netzstecker ist an eine Schaltanlage mit
Trennschalter anzuschließen.


Sämtliche Kontroll- und Sicherheitseinrichtungen sind bereits

angeschlossen.

Vor Inbetriebnahme des Warmlufterzeugers und folglich vor

Anschluss des Gerätes an das Stromversorgungsnetz ist zu
kontrollieren, dass die Stromwerte des Stromversorgungsnetzes mit
den Angaben auf dem Kennschild übereinstimmen.

Achtung

Das Gerät ist mit einem provisorischen Netzkabel für
die Funktionsprüfung ausgestattet.



Achtung

Das provisorische Netzkabel ist zu entfernen und
gegen ein Kabel Typ H07RN-F Querschn. 1,5 mm2
auszuwechseln. Bei der Abmantelung des Kabels soll
der Erdungsleiter mindestens 2 cm länger belassen
werden.

Der eventuelle Anschluss des Raumluftthermostats oder
anderweitigen Anlagenzubehörs (z.B. Uhr) ist unter Verbindung
des Kabels mit dem Thermostatstecker (10) auszuführen:
•  Den Stecker (10) von der Schaltanlage abziehen, öffnen und

die Brücke zwischen den Klemmen 2 und 3 des Steckers
entfernen.

•   Das Verbindungskabel zum Thermostat an die Klemmen 2 und

3 des Thermostatsteckers (10) anschließen.

•  Den Stecker erneut schließen und an die Steckdose der

Schaltanlage anschließen.

Achtung

Die Ingangsetzung oder Ausschaltung des
Warmlufterzeugers darf niemals durch den Anschluss
des Raumluftthermostats (oder anderer
Kontrollvorrichtungen) an die Netzleitung geschaltet
werden.


ANSCHLUSS AN DIE BRENNSTOFFLEITUNG
Achtung

Vor der Installation ist zu überprüfen, dass die
örtlichen Verteilungsbedingungen, die Gassorte, der
Gasdruck und der aktuelle Regelzustand des Gerätes
kompatibel sind.

Der Anschluss an die Gasleitung soll angemessen dimensioniert

sein und dem vorgesehenen Anlagentyp entsprechen. Die
„Gasrampe“ soll gemäß Abb. 2 ausgeführt sein: Die Gasleitung (1),
der Absperrhahn (2) und die schwingungsdämpfende Kupplung (3)
sind nicht im Lieferumfang des Warmlufterzeugers enthalten. Sie
sind vom Installateur an die Gasventileinheit (4) anzuschließen, die
mit dem Warmlufterzeuger mitgeliefert wird.

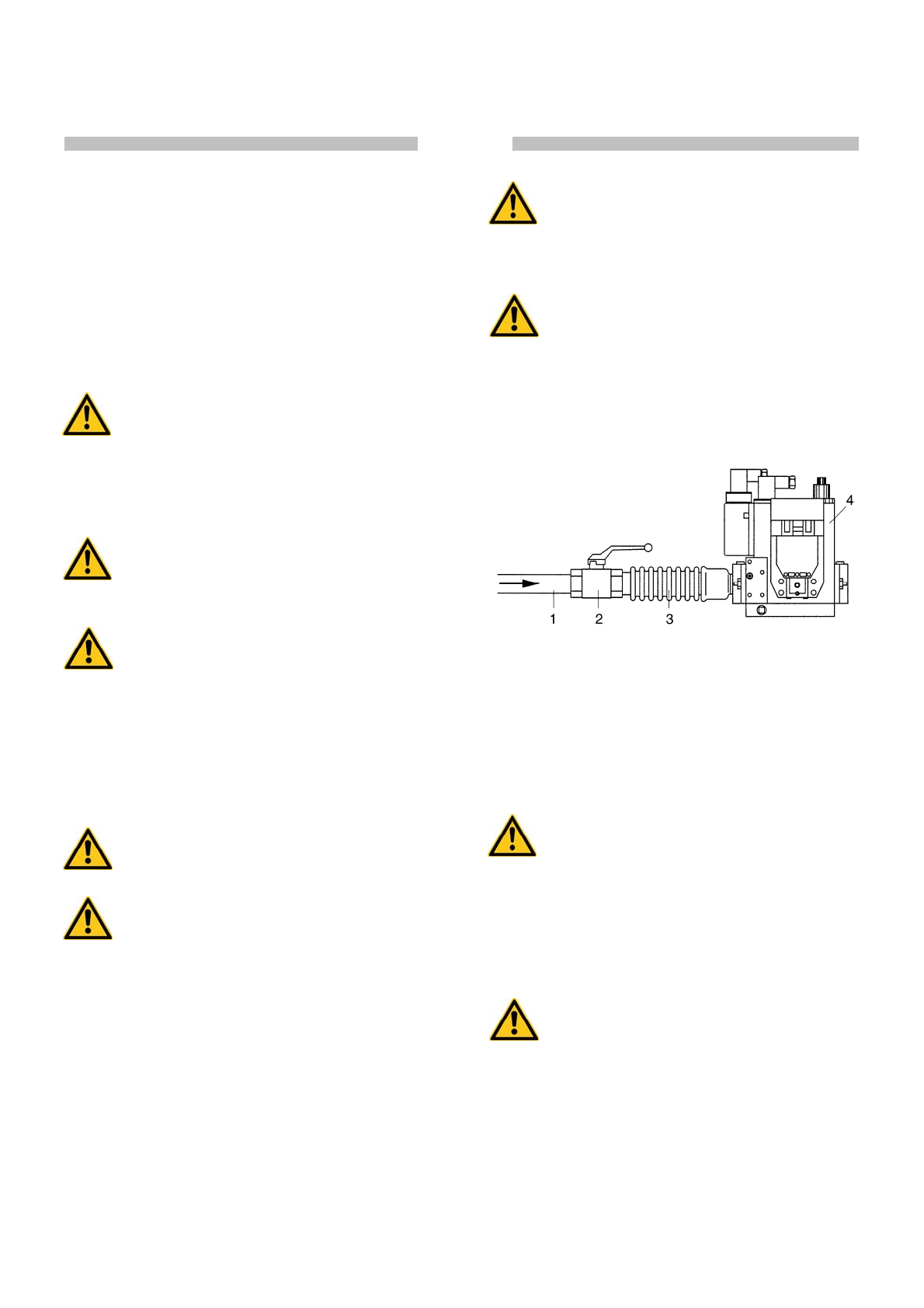

Abb. 2

ERSTINBETRIEBNAHME

Der Warmlufterzeuger ist für eine Betriebsklasse aus Tab. I

voreingestellt. Das Klebeetikett auf der Gasventileinheit (4) gibt die
entsprechende Betriebsklasse an (in der Regel I2H, G20 / 20 mbar).

Vor Ingangsetzung des Warmlufterzeugers ist anhand von Tab. I

die Betriebsklasse zu bestimmen, die von den europäischen und
nationalen Vorschriften vorgeschrieben ist und dem Nutzerland
entspricht.

Achtung

Sollte die Betriebsklasse nicht der voreingestellten
Klasse entsprechen, sind zuerst die Maßnahmen aus
dem Abschnitt „UMSTELLUNG AUF EINE ANDERE
GASSORTE“ auszuführen

Erst nach der Einstellung des Warmlufterzeugers auf die

entsprechende Betriebsklasse können die nachstehenden Schritte
durchgeführt werden:

•   Die Gasversorgungsleitung entlüften.
•   Die Dichtigkeit der Gasleitung überprüfen.
•   Den Gasabsperrhahn öffnen und den Warmlufterzeuger starten.

Achtung

Die Gasventileinheit ist für einen Versorgungsdruck
von maximal 60 mbar ausgelegt (SIT 840 SIGMA).
Wenn der Versorgungsdruck diesen Wert
überschreitet, kann die Sicherheitsmembran des
Ventils reißen und die Sicherungssperrung des Ventils
auslösen.


•   Ein Manometer an den zustromseitigen Druckanschluss (4) der

Ventileinheit anschließen (Abb. 2);

•

Den Druckwert am ersten Versorgungsdruckmanometer
ablesen und ggf. den Druckregler der Gasversorgungsanlage
verstellen, bis der korrekte Versorgungsdruckwert gemäß Tab. I
erzielt ist;
