FR

10

•

 Il n’existe aucun obstacle ni obstruction aux conduits

d'admission et/ou d'évacuation de l'air, tels que bâches ou
couvertures posées sur l'appareil ou parois ou objets
encombrants placés trop près du générateur;

•  Le générateur est installé à proximité d'un coffret électrique

d'alimentation possédant des caractéristiques conformes à
celles déclarées;

•   Une position fixe a été prévue pour l'appareil;
• Le générateur est régulièrement surveillé pendant son

fonctionnement et contrôlé avant sa mise en marche;

•   Au début de chaque période de fonctionnement, aucun obstacle

n'entrave la rotation du ventilateur avant de brancher la fiche
dans la prise du réseau;

•  À la fin de chaque période de fonctionnement, le sectionneur

principal est désactivé et la vanne d'arrêt du gaz est fermée.

Attention

Cet appareil ne doit pas être utilisé par des personnes
ou des enfants présentant un handicap physique,
sensoriel, mental ou ne possédant pas l'expérience et
les connaissances suffisantes à moins qu'ils aient été
formés sur son fonctionnement par une personne
responsable de la sécurité.

INSTRUCTIONS D'INSTALLATION

Attention

Toutes les instructions fournies dans ce paragraphe
ne  doivent être exécutées que par un personnel
qualifié.


BRANCHEMENTS ÉLECTRIQUES
Attention

La ligne d'alimentation électrique doit être équipée
d'une mise à la terre et d'un disjoncteur
magnétothermique avec différentiel.
Le câble d'alimentation doit être branché à un coffret
électrique muni d'un sectionneur.

Tous les dispositifs de surveillance et de sécurité sont déjà

électriquement connectés.

Avant la mise en fonction du générateur donc avant de le brancher

au réseau électrique, il est indispensable de vérifier que les
caractéristiques du réseau d'alimentation électrique correspondent à
celles reportées sur la plaquette d'identification.

Attention

La machine est dotée d'un câble d'alimentation
provisoire, utilisé pour le contrôle du fonctionnement.

Attention

Le câble d'alimentation provisoire doit être remplacé
par un câble de type H07RN-F d'une section de 1,5
mm2. Retirer la gaine de protection du câble en
veillant à ce que la longueur du conducteur de terre
soit supérieure de 2 cm à celle des autres.

Le branchement éventuel du thermostat d'ambiance ou d'autres

accessoires de l'installation (ex. horloge) doit être effectué en
connectant le câble électrique à la fiche du thermostat (10):

•   Débrancher la fiche (10) du coffret électrique, l'ouvrir et retirer le

pontet électrique entre les bornes 2 et 3 de la fiche.

•   Brancher le câble électrique au thermostat sur les bornes 2 et 3

de la fiche du thermostat (10).

• Refermer la fiche et la rebrancher dans la prise du coffret

électrique.

Attention

Ne jamais essayer de mettre en marche ou d'arrêter le
générateur en branchant le thermostat d'ambiance (ni
aucun autre dispositif de contrôle) sur la ligne
d'alimentation électrique.

L'installation et le branchement de tous les autres accessoires

sont indiqués dans les instructions spécifiques annexées à chaque
dispositif accessoire, à l'instar des instructions d'utilisation
spécifiques.

Le schéma électrique fourni dans ce manuel en indique

uniquement le branchement électrique.


BRANCHEMENT À LA LIGNE D'ALIMENTATION DU
COMBUSTIBLE
Attention

Avant l'installation, vérifier que les conditions locales
de distribution, la nature et la pression du gaz ainsi
que le réglage actuel de l'appareil sont compatibles.

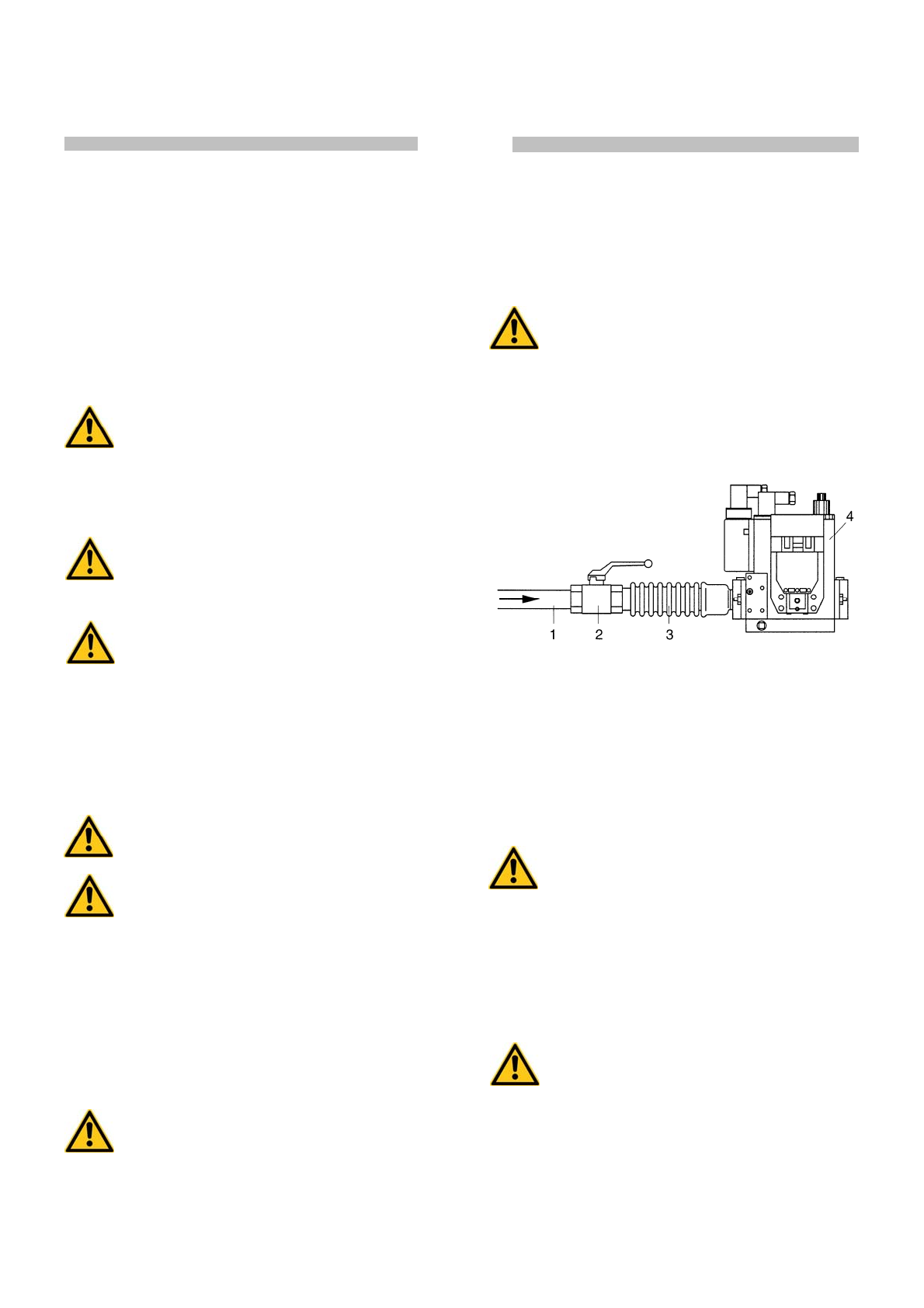

Le branchement au conduit d'alimentation du gaz doit avoir des

dimensions adéquates et correspondantes au type d'installation à
effectuer et il doit être exécuté en réalisant la "rampe de gaz" comme
illustré sur la Fig. 2: tuyau de gaz (1), vanne d'arrêt (2) et joint anti
vibrations (3) ne sont pas fournis avec le générateur et doivent être
posés par l'installateur qui les reliera au groupe soupapes gaz (4)
fourni avec le générateur d'air chaud.

Fig. 2


I° MISE EN MARCHE

Le générateur est fourni déjà réglé pour l'une des catégories de

fonctionnement du Tab. I: l'étiquette adhésive collée sur le groupe
soupapes gaz (4) indique la catégorie de fonctionnement (en général
il s'agit de la catégorie I2H, G20 / 20 mbars).

Avant la mise en marche du générateur d'air chaud, consulter le

Tab. I et repérer la catégorie de service, prescrite comme obligatoire
par les normes de référence européenne et nationales,
correspondant au pays d'utilisation de l'appareil.

Attention

Si la catégorie de service ne correspond pas à celle
déjà réglée, exécuter d'abord les opérations décrites
au paragraphe "PASSAGE À UN AUTRE TYPE DE
GAZ".

Ce n'est qu'après avoir réglé le générateur conformément aux

indications de la catégorie de service effective qu'il sera possible de
continuer et d'exécuter les opérations suivantes:

•   Purger le tuyau d'alimentation de gaz.
•   Contrôler l'étanchéité du tuyau de gaz.
•   Ouvrir la vanne d'arrêt du gaz et démarrer le générateur d'air

chaud.

Attention

Le groupe soupapes gaz est réglé pour une pression
d'alimentation maxi de 60 mbar (SIT 840 SIGMA).
Si la pression d'alimentation est supérieure à cette
valeur, la membrane de sécurité de la soupape peut se
rompre et entraîner le blocage en sécurité de la
soupape.

•  Brancher un manomètre sur la prise de pression située en

amont (4) du groupe soupapes (Fig. 3).
