Полезные советы по регулировке и настройке карбюратора

Гоночные настройки мотоцикла

115

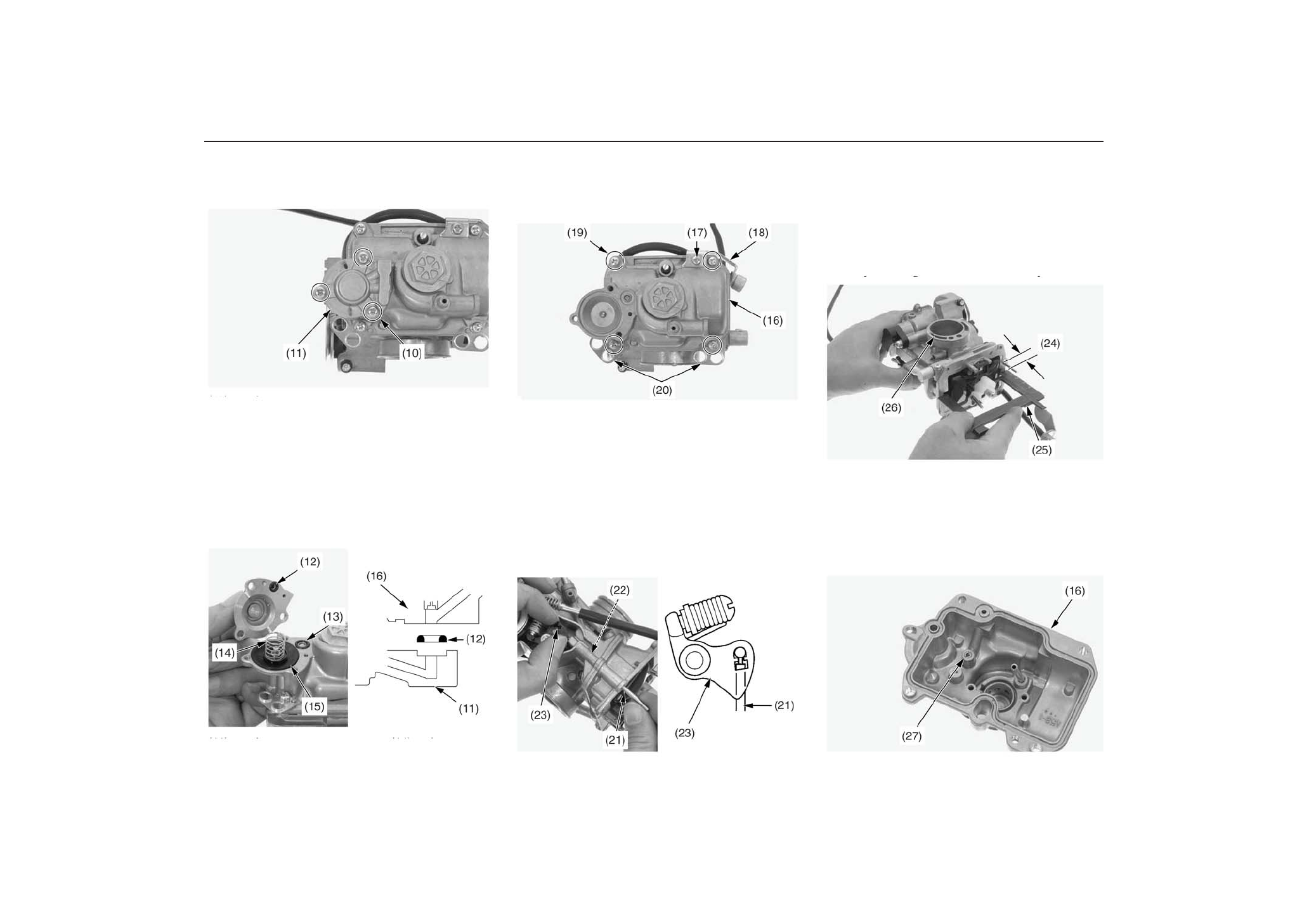

6. Снимите винты крышки ускорительного насоса
(10) и крышку ускорительного насоса (11).
(

(10) винты крышки ускорительного насоса
(11) крышка ускорительного насоса

7. Снимите U%образное кольцо (12), , уплотнительное
кольцо круглого сечения (13), пружину (14) и диафрагму
(15).
Очистите диафрагму.
При установке U%образного уплотнительного кольца в
крышку ускорительного насоса (11) убедитесь в том , что
его плоская сторона была обращена к крышке
ускорительного насоса, а не к поплавковой камере (16).

(11) крышка ускорительного насоса
(12) U%образное уплотнительное кольцо
(13) уплотнительное кольцо круглого сечения
(14) пружина
(15) диафрагма
(16) поплавковая камера

8.

Открутите винт держателя (17), винт держателя
ограничителя угла закрытия дроссельной заслонки
(18), винты поплавковой камеры (19), направляющие
шлангов (20) и поплавковую камеру (16).

(16) поплавковая камера
(17) винт держателя
(18) винт держателя ограничителя угла закрытия

дроссельной заслонки

(19) винты поплавковой камеры
(20) направляющие шлангов

9.

Снимите шток плунжера (21).
Очистите шток плунжера и канал штока (22).
Установите шток плунжера вставив его с усилием в
рычаг (23) до щелчка.

(21) шток плунжера
(22) канал штока
(23) рычаг

10. Измерьте верхнее положение поплавка (24) с

помощью поплавкового уровнемера (25) в
положении, когда язычок поплавка едва касается
поплавкового клапана, а впускное окно (26)
ориентировано вверх. Верхнее положение поплавка
должно составлять 7 мм
Если положение поплавка не соответствует
штатному, отрегулируйте его, осторожно подгибая
язычок.

(24) верхнее положение поплавка
(25) поплавковый уровнемер
(26) впускное окно

11.  Снимите обратный жиклер (27) с поплавковой

камеры (16) Очистите обратный жиклер.

(16) поплавковая камера
(27) обратный жиклер
