Регулировка передней подвески
Гоночные настройки мотоцикла
99

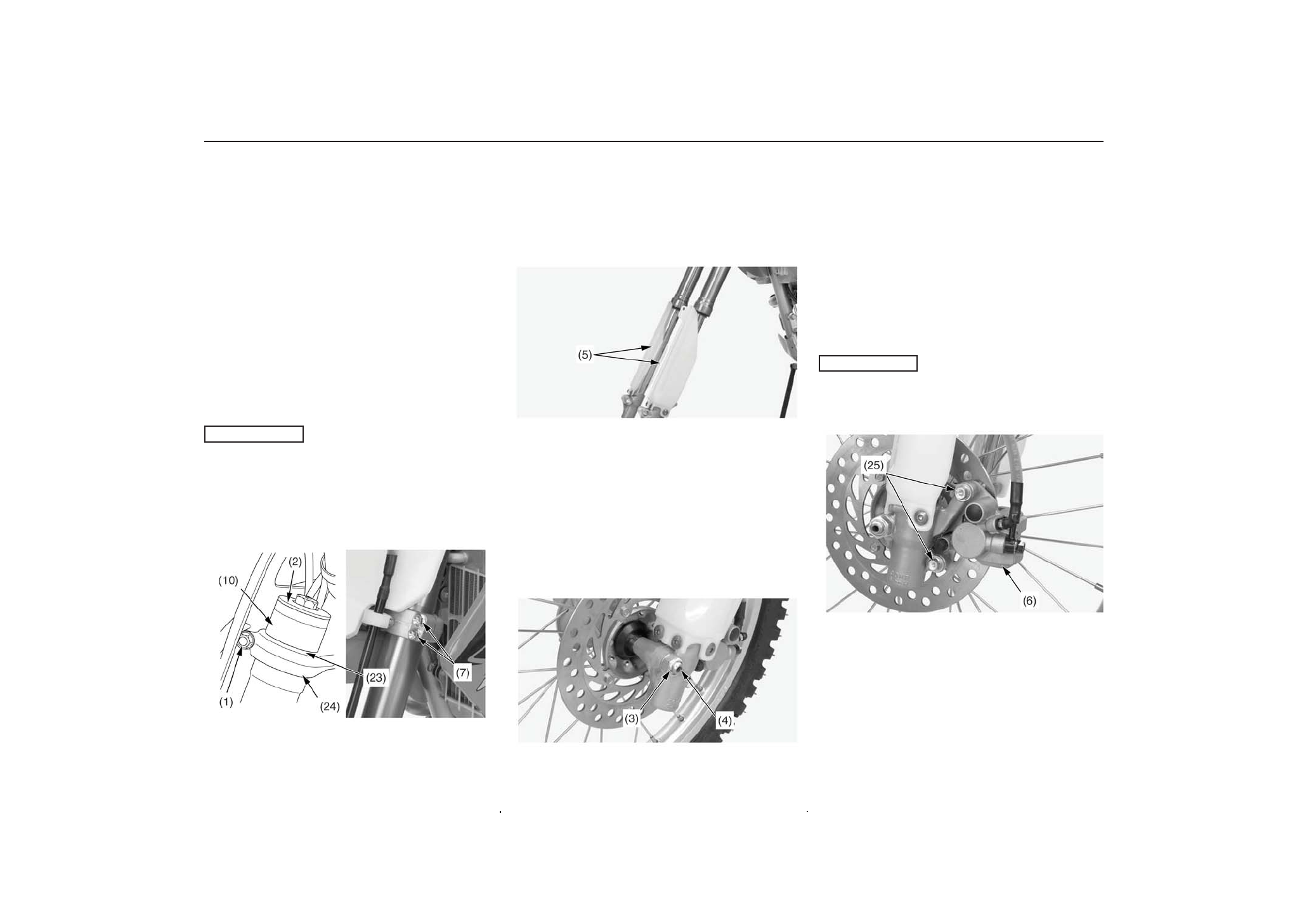

28. Совместите паз (23) в трубе вилки (10) с верхней
поверхностью верхних хомутов вилки (24).
29. Временно затяните нижние стяжные болты (7)
мостика вилки. После этого затяните наконечник
вилки (2) рекомендованным моментом:
34 Нм
30. Для упрощения процедуры стравливания
избыточного давления после сборки вилки
необходимо ослабить нижние стяжные болты и
расположить внешние трубы вилки таким образом,
чтобы винты стравливания давления находились
перед регуляторами демпфирующего усилия отбоя.
31. Затяните нижние стяжные болты мостика вилки
рекомендованным моментом:
22 Нм
32. Затяните верхние стяжные болты (1) мостика вилки
рекомендованным моментом:
22 Нм
Чрезмерная затяжка болтов может вызвать деформацию
труб вилки. Деформированные трубы вилки подлежат
замене.
(1) верхние стяжные болты (10) труба вилки
(2) наконечник вилки (23) штифт
(7) нижние стяжные болты (24) верхний хомут вилки
33.
Тщательно очистите резьбу болтов грязевых щитков
и держателя оси.
34.
Нанесите на резьбу болтов герметик.
35. Установите на место грязевые щитки (5) и затяните
их болты рекомендованным моментом:
7 Нм
(5) грязевые щитки
36. Проверьте сопряженные поверхности вала передней
оси и хомутов.
37. Установите правую и левую втулку на ступицу колеса.
38. Проденьте вал передней оси (4) в ступицу колеса с
правой стороны. Убедитесь в том, что вал оси
правильно встал во втулку левого пера вилки.
39.
Установите на место гайку (3) оси.
(3) гайка оси
(4) ось переднего колеса
40. Совместите тормозной суппорт (6) с левым пером
вилки. Убедитесь в том, что тормозной шланг не
перекручен. Неправильная прокладка может
привести к его прорыву и потере эффективности
тормозной системы.
41. Тщательно очистите резьбовое соединение
крепежных болтов суппорта (25) и сам тормозной
суппорт.
42. Нанесите на резьбу болтов герметик.
43. Установите тормозной суппорт на трубчатый
наконечник и затяните болты рекомендованным
моментом.
30 Нм
Установите суппорт на тормозной диск, стараясь не
повредить тормозные прокладки.
(6) тормозной суппорт
(25) крепежные болты суппорта
(продолжение на следующей странице)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
