20

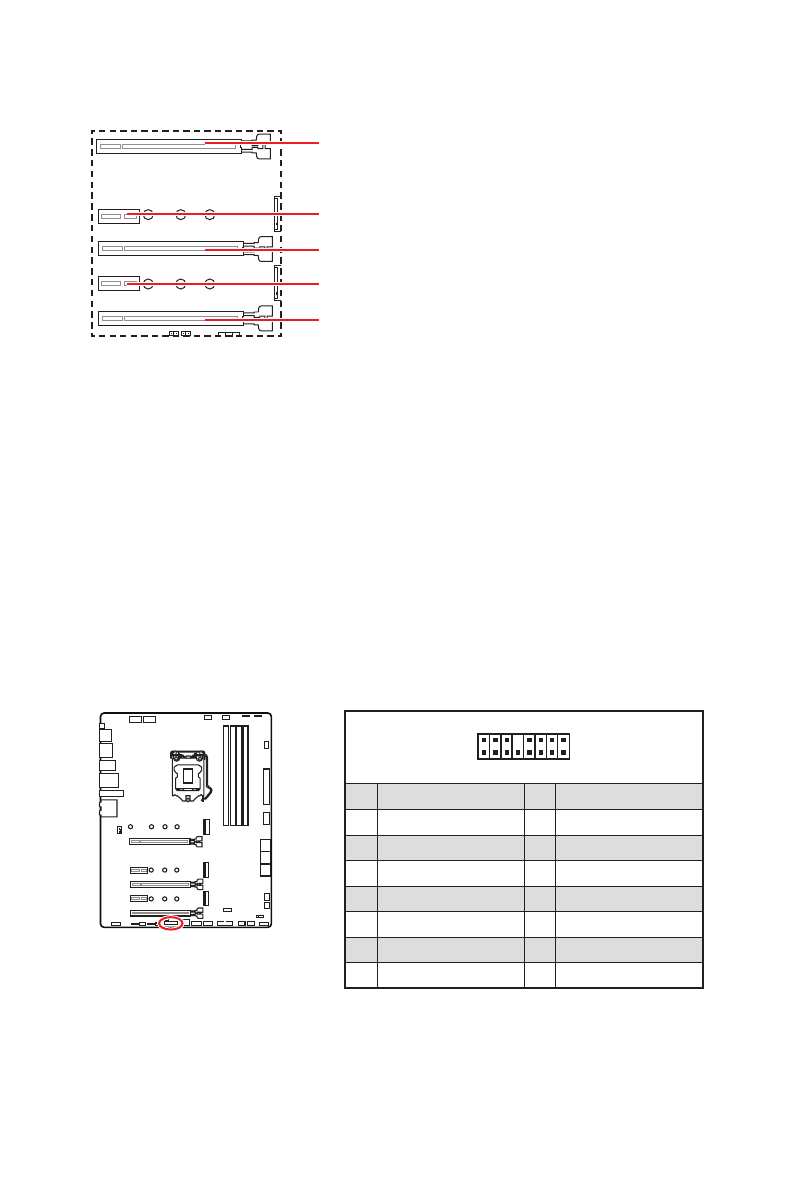

Übersicht der Komponenten

PCI_E1~5: PCIe Erweiterungssteckplätze

PCI_E1

: PCIe 4.0 x16 (von CPU)

PCI_E2

: PCIe 3.0 x1 (von Z590 Chipsatz)

PCI_E4

: PCIe 3.0 x1 (von Z590 Chipsatz)

PCI_E3

: PCIe 3.0 x4 (von Z590 Chipsatz)

PCI_E5

: PCIe 3.0 x4 (von Z590 Chipsatz)

⚠

Wichtig

∙

Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen

Grafikkarten-Stabilisator (Graphics Card Bolster)

 der das Gewicht trägt und eine

Verformung des Steckplatzes vermeidet..

∙

Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler

Leistung, empfehlen wir den

PCI_E1

 Steckplatz zu verwenden.

∙

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der

Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder

entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um

notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.

∙

PCI_E3 ist nicht verfügbar, wenn die M.2-SSD im M2_2-Steckplatz installiert wird.

JTBT1: Anschluss für Thunderbolt-Erweiterungskarte

Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt-

Erweiterungskarte anschließen.

1

2

16

15

1

TBT_Force_PWR

2

TBT_S0IX_Entry_REQ

3

TBT_CIO_Plug_Event#

4

TBT_S0IX_Entry_ACK

5

SLP_S3#_TBT

6

TBT_PSON_Override_N

7

SLP_S5#_TBT

8

No pin

9

Ground

10

SMBCLK_VSB

11

DG_PEWake

12

SMBDATA_VSB

13

TBT_RTD3_PWR_EN

14

Ground

15

TBT_Card_DET_R#

16

PD_IRQ#
