28

Vue d’ensemble des composants

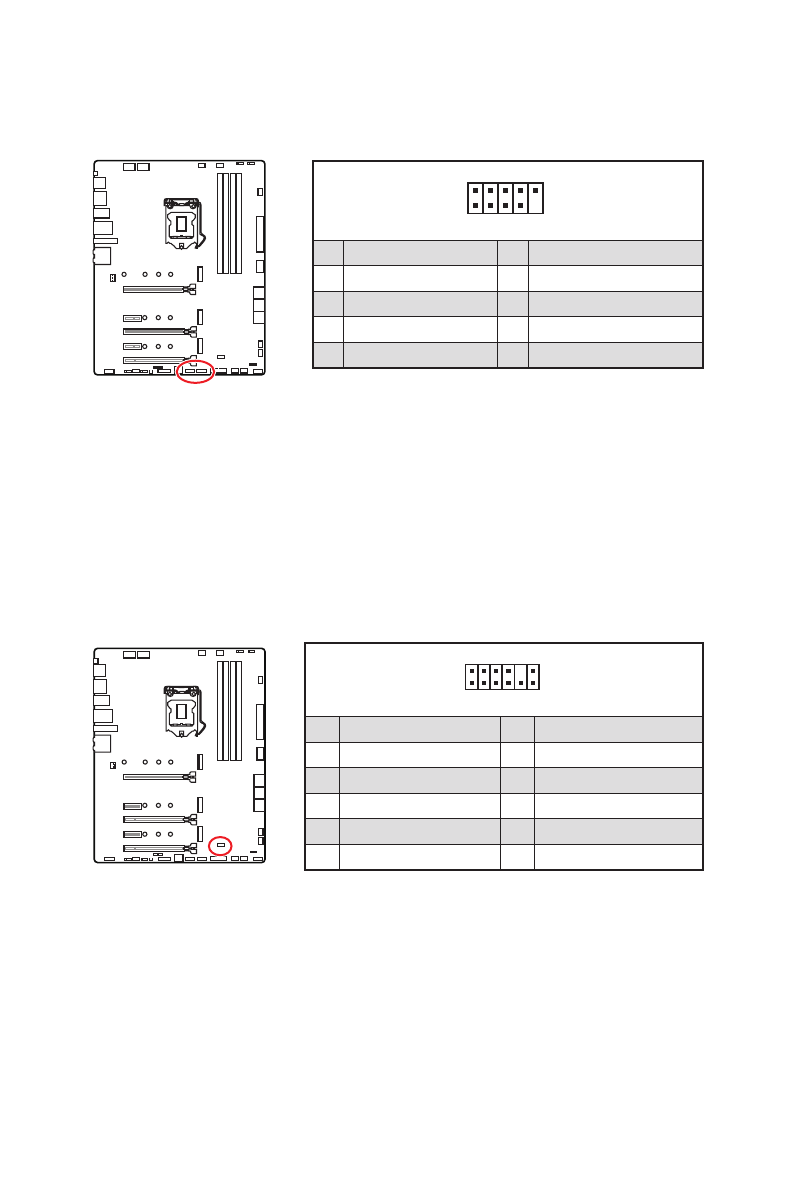

JUSB1~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

1

2

10

9

1

VCC

2

VCC

3

USB0-

4

USB1-

5

USB0+

6

USB1+

7

Ground

8

Ground

9

No Pin

10

NC

⚠

Important

∙

Notez que les broches VCC et Terre doivent être branchées correctement afin

d'éviter tout dommage sur la carte mère.

∙

Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez

installer l’utilitaire MSI® .

1

2

12

11

1

SPI Power

2

SPI Chip Select

3

Master In Slave Out (SPI Data)

4

Master Out Slave In (SPI Data)

5

Reserved

6

SPI Clock

7

Ground

8

SPI Reset

9

Reserved

10

No Pin

11

Reserved

12

Interrupt Request

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous

référer au manuel du module TPM pour plus d’informations.
