13

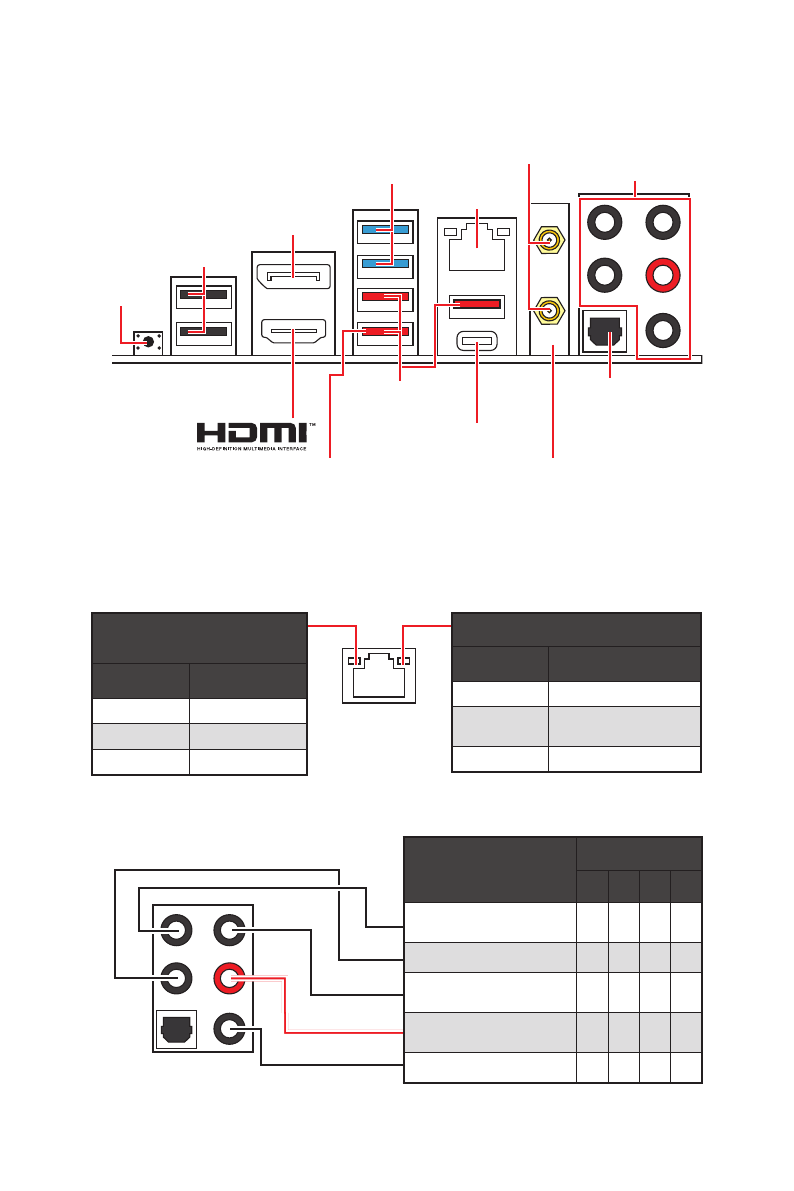

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Конфигурация портов Аудио
Порты Аудио
Канал
2
4
6
8
Выход центральной
колонки/ сабвуфера
●
●
Тыловые колонки
●
●
●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
●
●
●
●
Микрофонный вход
(
●: подключен,
Пусто
: не подключен)
Таблица состояний индикатора порта LAN
Подключение/ Работа
индикатора
Состояние Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с подключение
Зеленый
100/1000 Мбит/с
подключение
Оранжевый
2.5 Гбит/с подключение
∙ Порт/Кнопка Flash BIOS
– Обратитесь к странице 38 для получения информации
об обновлении BIOS при помощи кнопки Flash BIOS.
USB 3.2 Gen 2
10Гб/с Type-A
LAN 2.5 Гб/с
Порты Аудио
Оптический
S/PDIF-Out
DisplayPort
Разъемы
антенны Wi-Fi
(только для MPG Z590
GAMING EDGE WIFI)
USB 3.2 Gen 1
5Гб/с Type-A
Кнопка
Flash BIOS
Порт Flash BIOS
USB 2.0
USB 3.2 Gen 2x2
20Гб/с Type-C
