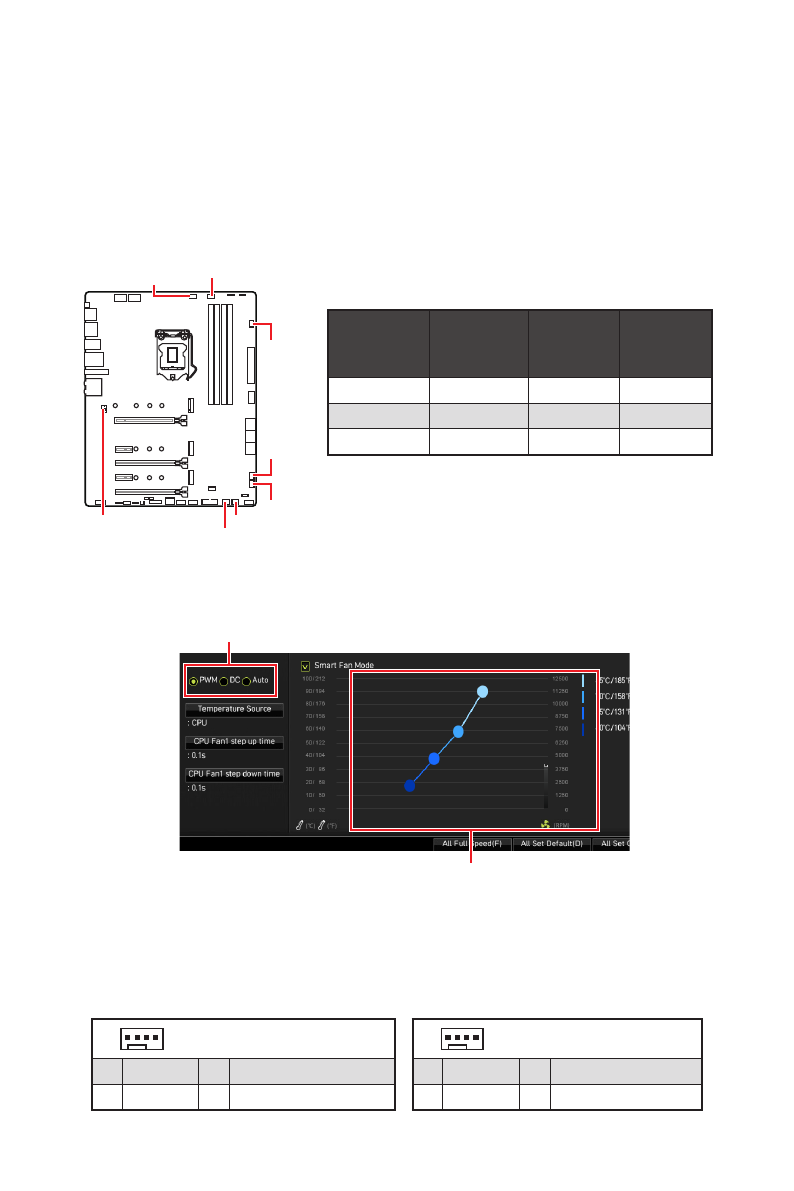

Vue d’ensemble des composants

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de

ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width

Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie

de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de

vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant

la tension. Le mode automatique détectera automatiquement le type de ventilateur

utilisé. Cependant, vous pouvez suivre les instructions ci-dessous pour régler le

connecteur de ventilateur en mode PWM ou mode DC.

Basculer entre les modes des ventilateurs et ajuster la vitesse

Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des

ventilateurs dans le

BIOS > HARDWARE MONITOR

.

Choisissez le mode

PWM

 ou le mode

DC

⚠

Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir

basculé entre les modes PWM et DC.

Il y a des points de gradient de la vitesse du ventilateur qui

vous permet d’ajuster la vitesse du ventilateur par rapport à la

température du processeur.

Définition des broches des connecteurs de ventilateur

Connecteur

Mode

ventilateur

par défaut

Courant

maximum

Puissance

maximum

CPU_FAN1

mode Auto

2 A

24 W

PUMP_FAN1

mode PWM

3 A

36 W

SYS_FAN1~6

mode DC

1 A

12 W

1

   Définition des broches en mode PWM

1

Ground

2

+12V

3

Sense

4

Speed Control Signal

1

   Définition des broches en mode DC

1

Ground

2

Voltage Control

3

Sense

4

NC

SYS_FAN1

SYS_FAN5

SYS_FAN3

SYS_FAN2

PUMP_FAN1

CPU_FAN1

SYS_FAN4

SYS_FAN6
