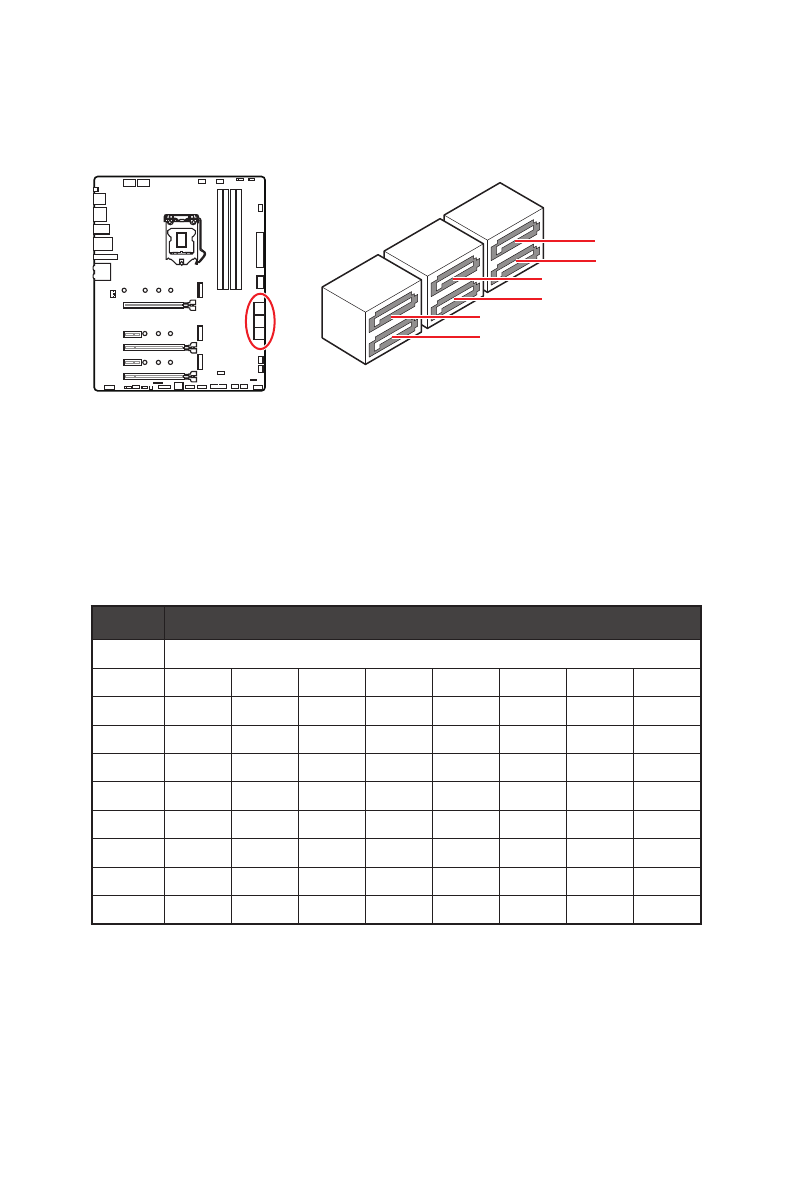

Overview of Components
SATA1~6: SATA 6Gb/s Connectors
These connectors are SATA 6Gb/s interface ports. Each connector can connect to one
SATA device.
SATA1
SATA3
SATA5
SATA2
SATA4
SATA6
⚠
Important
∙
Please do not fold the SATA cable at a 90-degree angle. Data loss may result during
transmission otherwise.
∙
SATA cables have identical plugs on either sides of the cable. However, it is
recommended that the flat connector be connected to the motherboard for space
saving purposes.
M.2, SATA & PCI_E3 slots combination table
Slot
Available connectors
M2_1
PCIe (Only Intel 11th Gen processors support M2_1 slot)
M2_2
PCIe
SATA
PCIe
SATA
PCIe
SATA
─
─
M2_3
PCIe
PCIe
SATA
SATA
─
─
PCIe
SATA
SATA1
✓
✓
✓
✓
✓
✓
✓
✓
SATA2
✓
─
✓
─
✓
─
✓
✓
SATA3
✓
✓
✓
✓
✓
✓
✓
✓
SATA4
✓
✓
✓
✓
✓
✓
✓
✓
SATA5
─
─
─
─
✓
✓
─
─
SATA6
─
─
─
─
✓
✓
─
─
PCI_E3
─
─
─
─
─
─
✓
✓
(
SATA
: M.2 SATA SSD,
PCIe
: M.2 PCIe SSD, ✓: available, ─: unavailable)
⚠
Important
∙
PCI_E3 will be unavailable when installing M.2 SSD in the M2_2 slot. SATA2 will be
unavailable when installing M.2 SATA SSD in the M2_2 slot.
∙
SATA5 & SATA6 will be unavailable when installing M.2 SSD in the M2_3 slot.
Содержание
- 5 Installing the Motherboard/ Installation des Motherboards/
- 6 Connecting the Power Connectors/ Stromanschlüsse
- 8 VIII; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
- 127 Содержание
- 129 Безопасное использование продукции
- 130 Уведомление о стойках для крепления материнской платы
- 131 Технические характеристики; Процессор; Чипсет; Слоты расширения
- 132 GPU; Подключение
- 135 Параметры BIOS; Программное; Функции MSI
- 136 Эксклюзивные
- 138 Комплект поставки
- 139 Задняя панель портов ввода/ вывода; Конфигурация портов Аудио; Порты Аудио; Таблица состояний индикатора порта LAN; ∙ Порт/Кнопка Flash BIOS
- 140 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 141 Подключение наушников и микрофона
- 144 выемки
- 145 Слоты DIMM; Рекомендации по установке модулей памяти
- 146 MSI Gaming Series Graphics Card Bolster; JTBT1: Разъем для установки карты расширения Thunderbolt
- 147 Видео Инструкция
- 149 Слот
- 150 JAUD1: Разъем аудио передней панели
- 153 JTPM1: Разъем модуля ТРМ
- 154 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 155 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 156 Сброс настроек BIOS до значений по умолчанию
- 157 Подключение RGB светодиодных лент
- 158 Подключение адресных RGB светодиодных лент
- 159 Индикаторы отладки EZ; Встроенные индикаторы; LED_SW1: Переключатель для управления индикаторами EZ
- 160 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 161 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 162 всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 163 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes
- 164 Обновление BIOS при помощи MSI Center; порт Flash BIOS
- 166 ii; WEEE (Waste Electrical and
