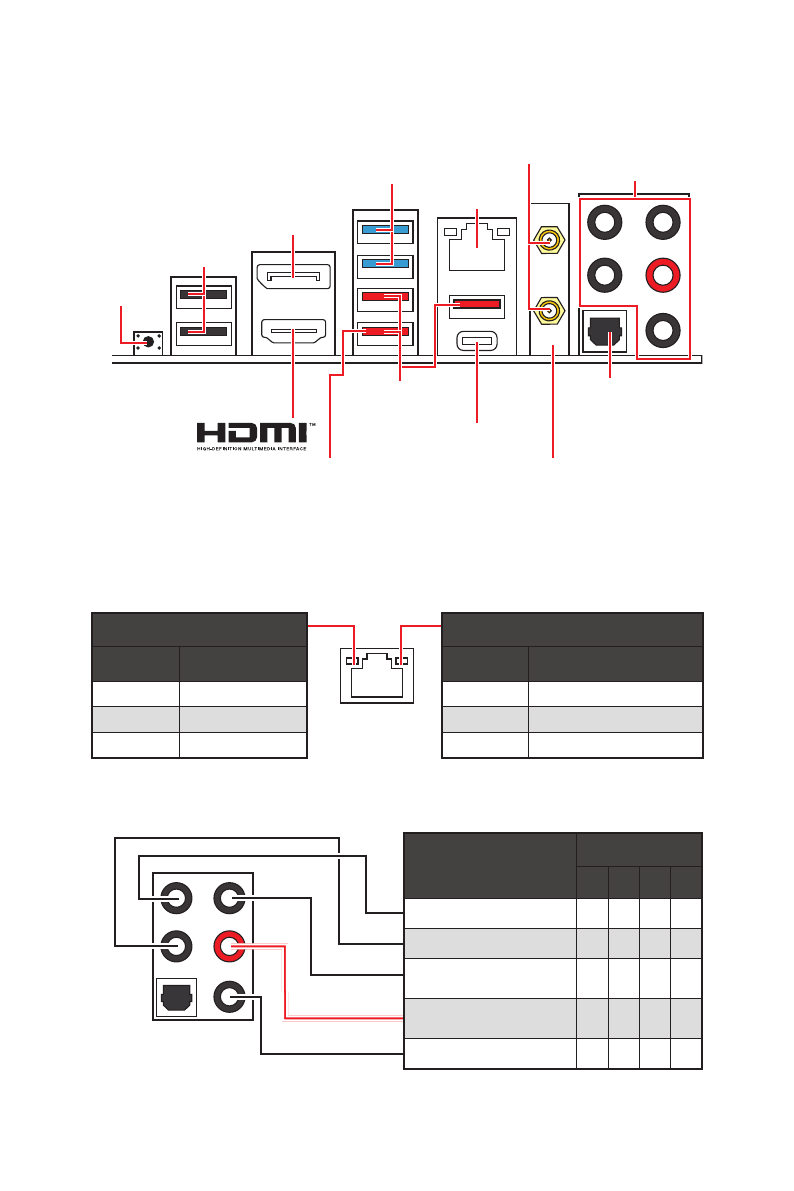

Rückseite E/A
Rückseite E/A
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2
4
6
8
Mitte-/ Subwoofer-Ausgang
●
●
Hinterer Lautsprecher
●
●
●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
●
●
●
●
Mic-In
(●: Verbindet,
Blank
: Leer)
LAN Port LED Zustandstabelle
Verbindung/ Aktivität LED
Zustand
Bezeichnung
Aus
Keine Verbindung
Gelb
Verbindung
Blinkt
Datenaktivität
Speed LED
Zustand
Bezeichnung
Aus
10 Mbit/s Verbindung
Grün
100/1000 Mbit/s Verbindung
Orange
2,5 Gbit/s Verbindung
∙
Flash BIOS Anschluss/ Taste
- Auf der Seite 38 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
USB 3.2 Gen 2
10Gbit/s Typ-A
2.5 Gbit/s LAN
Audioanschlüsse
Optischer
S/PDIF-
Ausgang
DisplayPort
Wi-Fi Antennen-
anschlüsse
(Nur für MPG Z590
GAMING EDGE WIFI)
USB 3.2 Gen 1
5Gbit/s Typ-A
Flash BIOS
Taste
Flash BIOS Anschluss
USB 2.0
USB 3.2 Gen 2x2
20Gbit/s Typ-C
Содержание
- 5 Installing the Motherboard/ Installation des Motherboards/
- 6 Connecting the Power Connectors/ Stromanschlüsse
- 8 VIII; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
- 127 Содержание
- 129 Безопасное использование продукции
- 130 Уведомление о стойках для крепления материнской платы
- 131 Технические характеристики; Процессор; Чипсет; Слоты расширения
- 132 GPU; Подключение
- 135 Параметры BIOS; Программное; Функции MSI
- 136 Эксклюзивные
- 138 Комплект поставки
- 139 Задняя панель портов ввода/ вывода; Конфигурация портов Аудио; Порты Аудио; Таблица состояний индикатора порта LAN; ∙ Порт/Кнопка Flash BIOS
- 140 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 141 Подключение наушников и микрофона
- 144 выемки
- 145 Слоты DIMM; Рекомендации по установке модулей памяти
- 146 MSI Gaming Series Graphics Card Bolster; JTBT1: Разъем для установки карты расширения Thunderbolt
- 147 Видео Инструкция
- 149 Слот
- 150 JAUD1: Разъем аудио передней панели
- 153 JTPM1: Разъем модуля ТРМ
- 154 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 155 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 156 Сброс настроек BIOS до значений по умолчанию
- 157 Подключение RGB светодиодных лент
- 158 Подключение адресных RGB светодиодных лент
- 159 Индикаторы отладки EZ; Встроенные индикаторы; LED_SW1: Переключатель для управления индикаторами EZ
- 160 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 161 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 162 всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 163 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes
- 164 Обновление BIOS при помощи MSI Center; порт Flash BIOS
- 166 ii; WEEE (Waste Electrical and
