21

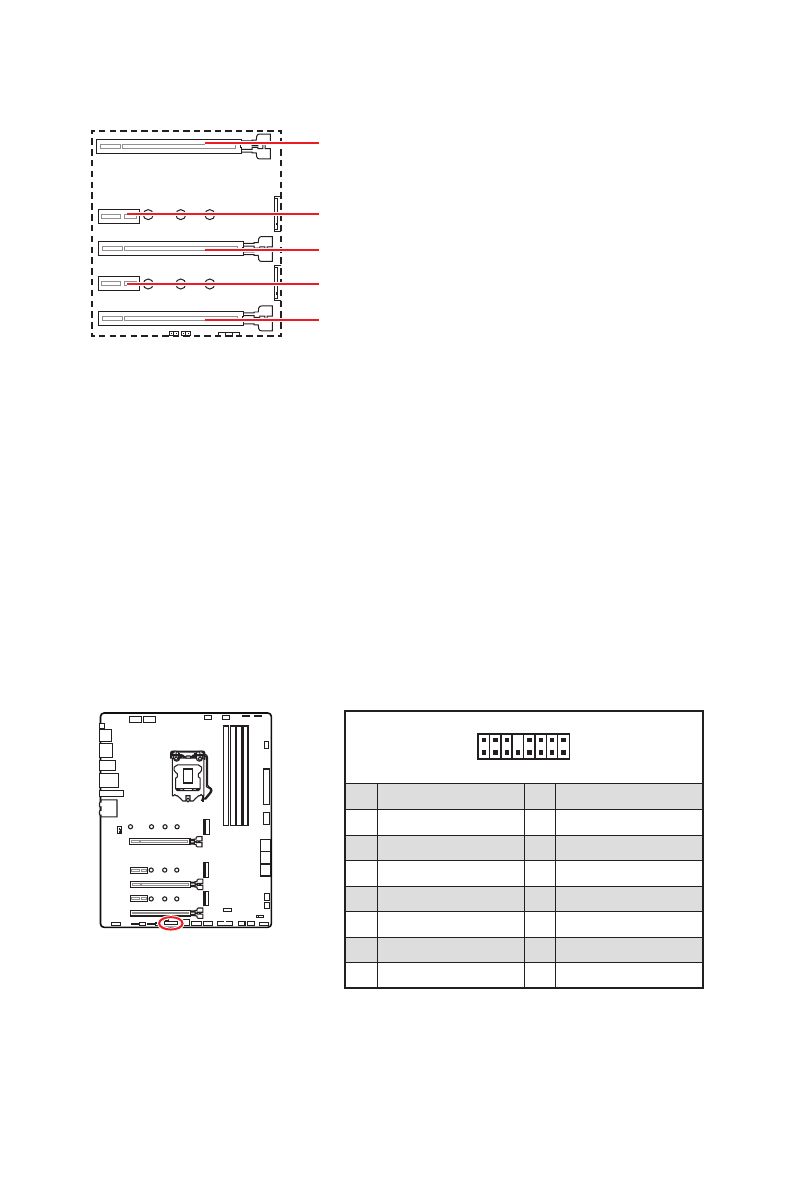

Vue d’ensemble des composants

PCI_E1~5 : Slots d’extension PCIe

PCI_E1

: PCIe 4.0 x16 (CPU)

PCI_E2

: PCIe 3.0 x1 (Chipset Z590)

PCI_E4

: PCIe 3.0 x1 (Chipset Z590)

PCI_E3

: PCIe 3.0 x4 (Chipset Z590)

PCI_E5

: PCIe 3.0 x4 (Chipset Z590)

⚠

Important

∙

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme

la

barre de support MSI Gaming Series

 pour supporter son poids et pour éviter la

déformation du slot.

∙

Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous

recommandons d’utiliser le slot

PCI_E1

pour profiter de performances optimales.

∙

Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon

d’alimentation avant d’installer les cartes d’extension. Référez-vous à la

documentation des cartes pour vérifier si un composant ou un logiciel doit être

modifié.

∙

Le slot PCI_E3 est indisponible lorsqu’un SSD M.2 est installé dans le slot M2_2.

JTBT1 : Connecteur de carte additionnelle Thunderbolt

Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.

1

2

16

15

1

TBT_Force_PWR

2

TBT_S0IX_Entry_REQ

3

TBT_CIO_Plug_Event#

4

TBT_S0IX_Entry_ACK

5

SLP_S3#_TBT

6

TBT_PSON_Override_N

7

SLP_S5#_TBT

8

No pin

9

Ground

10

SMBCLK_VSB

11

DG_PEWake

12

SMBDATA_VSB

13

TBT_RTD3_PWR_EN

14

Ground

15

TBT_Card_DET_R#

16

PD_IRQ#
