Компоненты материнской платы

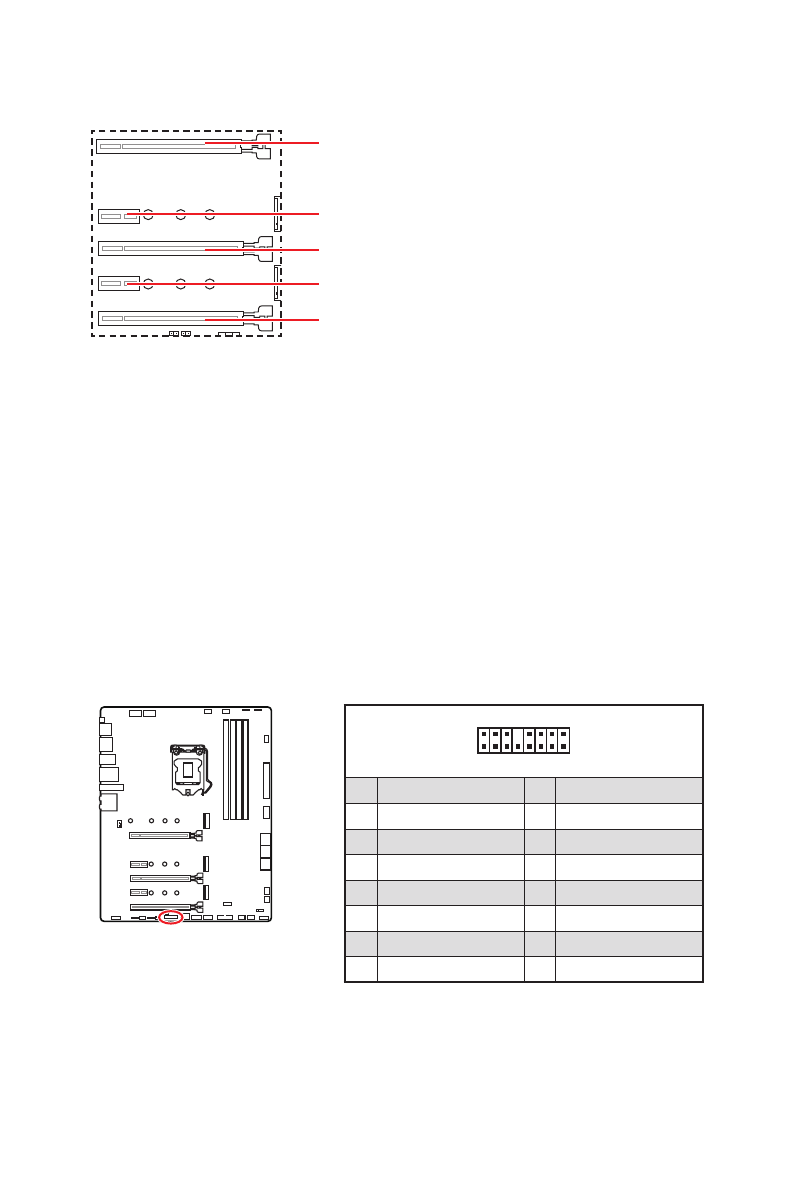

PCI_E1~5: Слоты расширения PCIe
PCI_E1
: PCIe 4.0 x16 (для CPU)
PCI_E2
: PCIe 3.0 x1 (для чипсета Z590)
PCI_E4
: PCIe 3.0 x1 (для чипсета Z590)
PCI_E3
: PCIe 3.0 x4 (для чипсета Z590)
PCI_E5
: PCIe 3.0 x4 (для чипсета Z590)
⚠
Внимание!
∙
При установке массивной видеокарты, необходимо использовать такой
инструмент, как
MSI Gaming Series Graphics Card Bolster
для поддержки веса
графической карты и во избежание деформации слота.
∙
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот
PCI_E1
.
∙
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
∙
Разъем PCI_E3 будет недоступен при установке M.2 SSD в разъем M2_2.
JTBT1: Разъем для установки карты расширения Thunderbolt
Данный разъем предназн ачен для подключения карты расширения с интерфейсом
Thunderbolt.
1
2
16
15
1
TBT_Force_PWR
2
TBT_S0IX_Entry_REQ
3
TBT_CIO_Plug_Event#
4
TBT_S0IX_Entry_ACK
5
SLP_S3#_TBT
6
TBT_PSON_Override_N
7
SLP_S5#_TBT
8
No pin
9
Ground
10
SMBCLK_VSB
11
DG_PEWake
12
SMBDATA_VSB
13
TBT_RTD3_PWR_EN
14
Ground
15
TBT_Card_DET_R#
16
PD_IRQ#
