23

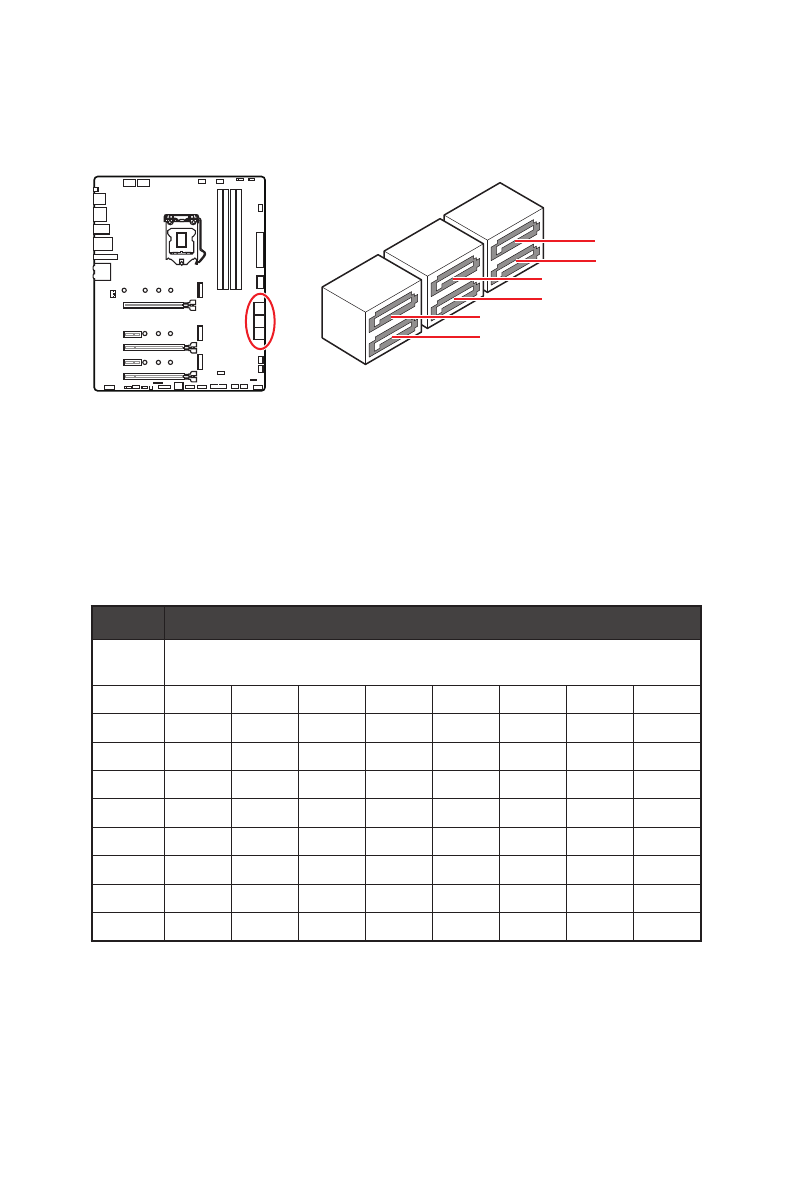

Компоненты материнской платы
SATA1~6: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA1
SATA3
SATA5
SATA2
SATA4
SATA6
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
Таблица комбинации для слотов M.2, SATA и PCI_E3
Слот
Доступные разъемы
M2_1
PCIe (Только процессоры Intel 11-го поколения поддерживает разъем
M2_1)
M2_2
PCIe
SATA
PCIe
SATA
PCIe
SATA
─
─
M2_3
PCIe
PCIe
SATA
SATA
─
─
PCIe
SATA
SATA1
✓
✓
✓
✓
✓
✓
✓
✓
SATA2
✓
─
✓
─
✓
─
✓
✓
SATA3
✓
✓
✓
✓
✓
✓
✓
✓
SATA4
✓
✓
✓
✓
✓
✓
✓
✓
SATA5
─
─
─
─
✓
✓
─
─
SATA6
─
─
─
─
✓
✓
─
─
PCI_E3
─
─
─
─
─
─
✓
✓
(
SATA
: M.2 SATA SSD,
PCIe
: M.2 PCIe SSD, ✓: доступно, ─: недоступно)
⚠
Внимание!
∙
Разъем PCI_E3 будет недоступен при установке M.2 SSD в разъем M2_2. Разъем
SATA2 будет недоступен при установке M.2 SATA SSD в разъем M2_2.
∙
Разъемы SATA5 и SATA6 будут недоступны при установке M.2 SSD в разъем M2_3.
