16

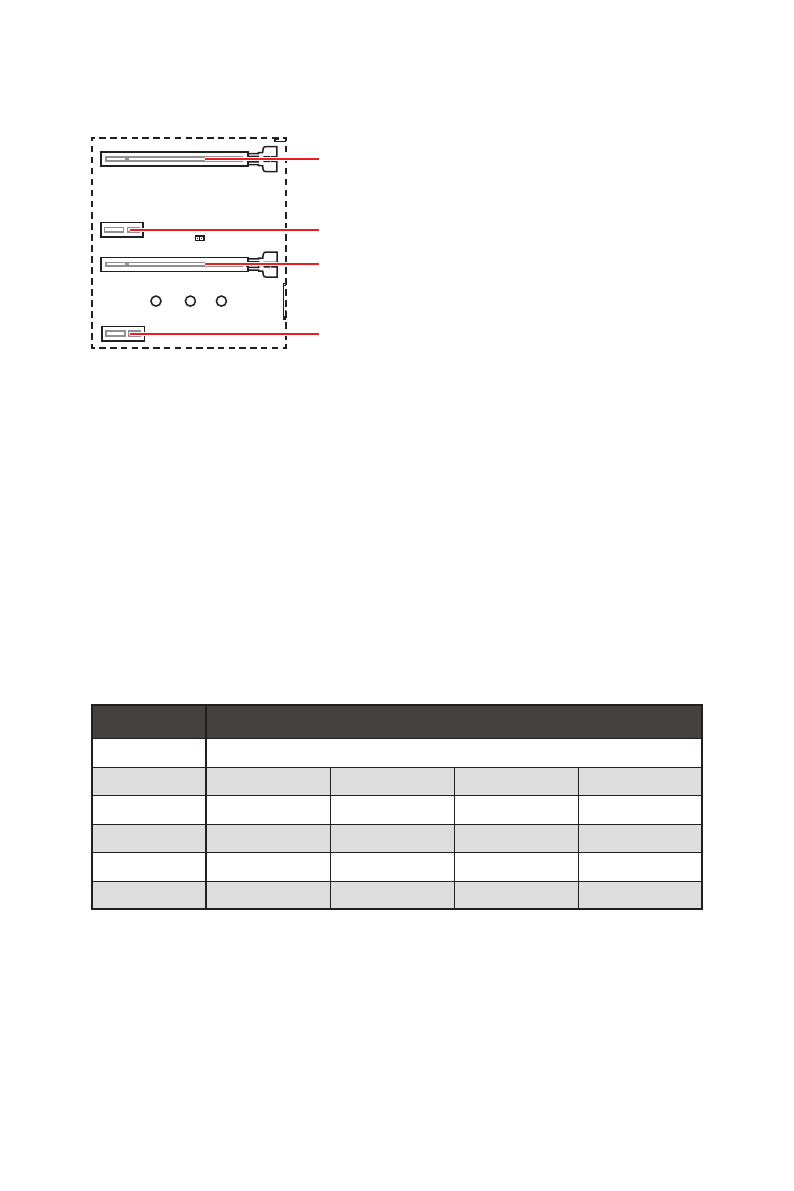

Übersicht der Komponenten
PCI_E1~4: PCIe Expansion Slots
⚠
Wichtig
∙
Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen
Grafikkarten-Stabilisator (Graphics Card Bolster)
der das Gewicht trägt und eine
Verformung des Steckplatzes vermeidet.
∙
Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler
Leistung, empfehlen wir den
PCI_E1
Steckplatz zu verwenden.
∙
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
∙
Wenn Sie Geräte gleichzeitig in den M.2_2-, PCI_E2- und PCI_E3-Steckplätzen
installieren, ist der PCI_E3 Steckplatz nicht verfügbar, und der M2_2 Steckplatz
unterstützt nur PCIe x2.
Kombinationstabelle der M.2- und PCIe-Steckplätze
Steckplatz
Kombination
M2_1 (CPU)
PCIe/SATA
M2_2 (PCH)
PCIe x2
PCIe x4
X
X
PCI_E1 (CPU)
✓
✓
✓
✓
PCI_E2 (PCH)
✓
X
✓
X
PCI_E3 (PCH)
─
X
PCIe x2
PCIe x4
PCI_E4 (PCH)
✓
✓
✓
✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, X: Kein Gerät, ✓: Verfügbar, ─: Nicht
verfügbar)
PCI_E1
: PCIe 3.0/ 4.0 x16 (CPU)
PCI_E3
: PCIe 3.0 x4 (PCH)
PCI_E2
: PCIe 3.0 x1 (PCH)
PCI_E4
: PCIe 3.0 x1 (PCH)
