33
UEFI BIOS
Mettre le BIOS à jour avec MSI DRAGON CENTER
Avant la mise à jour :
Assurez-vous que le lecteur LAN est bien installé et que l’ordinateur est correctement
connecté à internet.
Mettre le BIOS à jour :
1.

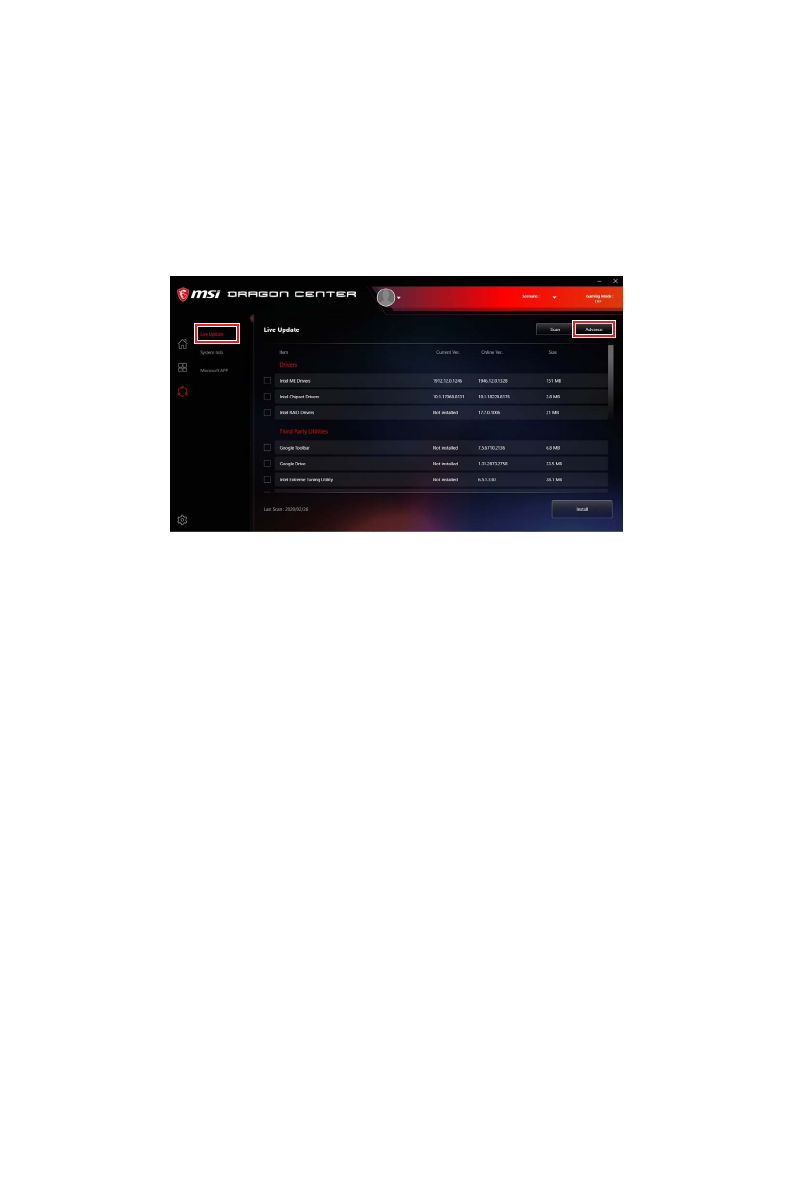

Installez et lancez MSI DRAGON CENTER et accédez à la page
Support
.
2.
Choisissez
Live Update
et cliquez sur le bouton Advance.
3.
Cliquez sur le bouton
Scan
pour rechercher la dernière version du BIOS.
4.
Choisissez le profil BIOS et cliquez sur l’icône
Download
pour télécharger et
installer la dernière version du BIOS.
5.
Cliquez sur
Next (Suivant)
et choisissez le mode
In Windows
. Ensuite, cliquez sur
Next (Suivant)
et
Start (Commencer)
pour lancer la mise à jour du BIOS.
6.
Une fois la mise à jour terminée, le système redémarrera automatiquement.
Mettre le BIOS à jour avec Bouton Flash BIOS
1.
Veuillez télécharger la dernière version du BIOS compatible à votre carte mère
sur le site MSI®.
2.
Renommez le BIOS en
MSI.ROM
. Ensuite, veuillez sauvegarder le profil MSI.ROM
sur le répertoire racine de la clé USB.
3.
Connectez l’alimentation aux connecteurs
CPU_PWR1
et
ATX_PWR1
. (Pas besoin
d’installer le processeur et la mémoire.)
4.
Branchez la clé USB contenant le fichier MSI.ROM au
Port Flash BIOS
situé sur le
panneau arrière Entrée/Sortie.
5.
Appuyez sur le bouton
Flash BIOS
pour activer le BIOS, et le bouton LED
commence à clignoter.
6.
Une fois le processus terminé, la LED s’éteint.
