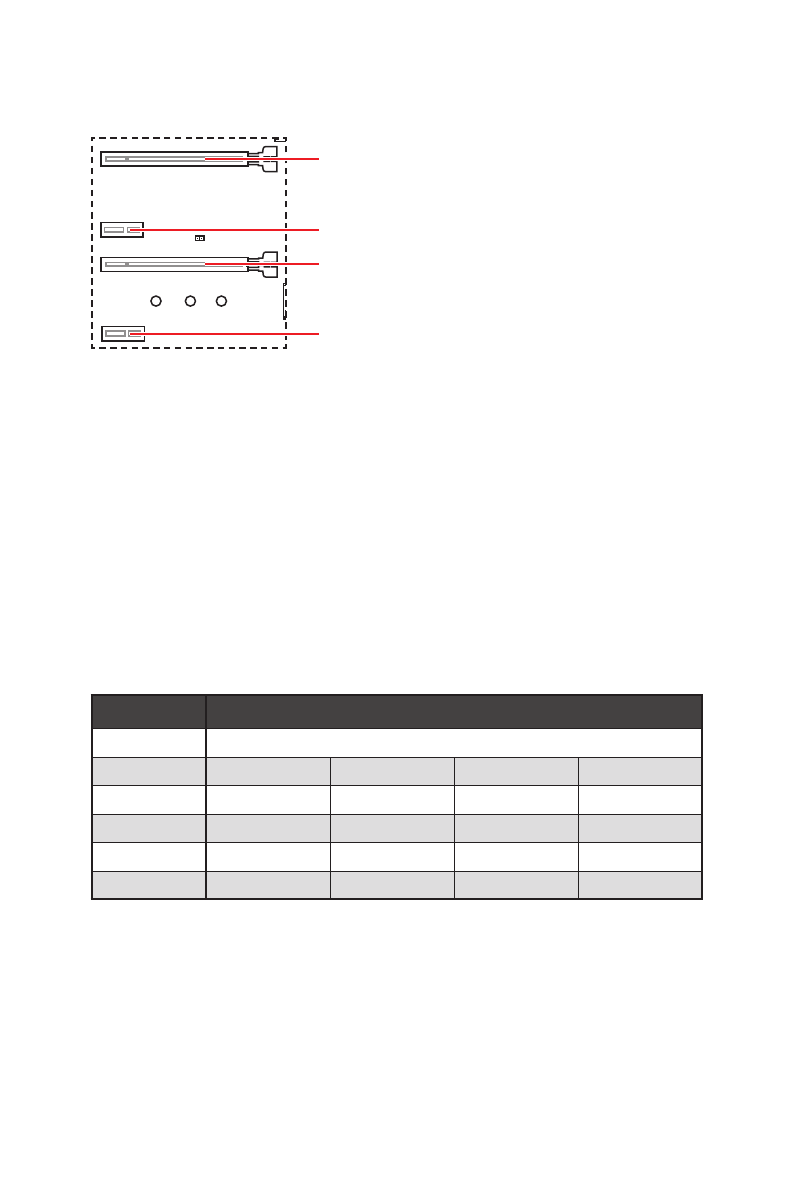

Vue d’ensemble des composants
PCI_E1~4 : Slots d’extension PCIe
⚠
Important
∙
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la
barre de support MSI Gaming Series
pour supporter son poids et pour éviter la
déformation du slot.
∙
Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot
PCI_E1
pour profiter de performances optimales.
∙
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
∙
Lors de l’installation des périphériques dans les slots M.2_2, PCI_E2 et PCI_E3 en
même temps, le slot PCI_E3 est indisponible et le slot M2_2 supporte uniquement
PCIe x2.
Tableau de combinaison des slots M.2 et PCIe
Slot
Combinaison
M2_1 (CPU)
PCIe/SATA
M2_2 (PCH)
PCIe x2
PCIe x4
X
X
PCI_E1 (CPU)
✓
✓
✓
✓
PCI_E2 (PCH)
✓
X
✓
X
PCI_E3 (PCH)
─
X
PCIe x2
PCIe x4
PCI_E4 (PCH)
✓
✓
✓
✓
(SATA : SSD M.2 SATA , PCIe : SSD M.2 PCIe, X : aucun périphérique, ✓ : disponible,
─ : indisponible)
PCI_E1
: PCIe 3.0/4.0 x16 (CPU)
PCI_E3
: PCIe 3.0 x4 (PCH)
PCI_E2
: PCIe 3.0 x1 (PCH)
PCI_E4
: PCIe 3.0 x1 (PCH)
