14
Vue d’ensemble des composants
Socket processeur

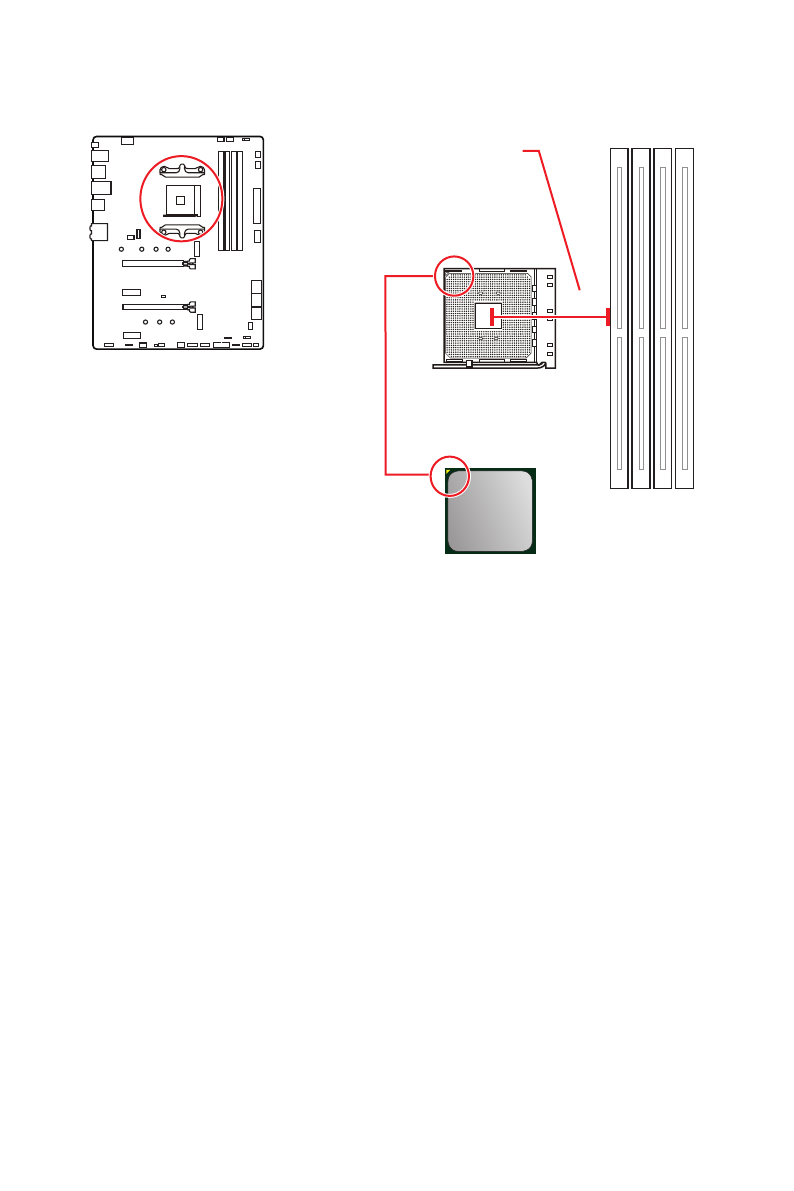

Présentation du socket AM4
Sur le socket AM4, vous
remarquerez un triangle jaune
servant d’indicateur pour placer le
processeur dans la bonne position
sur la carte mère. Le triangle
jaune correspond à la broche 1 du
processeur.
53.8 mm
Distance entre le centre du CPU
et le slot DIMM le plus proche.
⚠
Important
∙
Lorsque vous changez le processeur, il se peut que la configuration du système
soit effacée et que le BIOS soit réinitialisé à ses valeurs par défaut en raison de
l’architecture du processeur AM4.
∙
Avant d’installer ou de retirer le processeur du socket, veillez à toujours débrancher
le câble d’alimentation de la prise électrique.
∙
Lors de l’installation d’un processeur, n’oubliez pas d’installer un ventilateur pour
processeur. Un ventilateur de processeur est nécessaire pour protéger le processeur
contre la surchauffe et maintenir la stabilité du système.
∙
Assurez-vous de l’étanchéité entre le ventilateur et le processeur avant de
démarrer votre système.
∙
La surchauffe peut facilement endommager le processeur et la carte mère.
Assurez-vous toujours que le système de refroidissement fonctionne correctement
pour protéger le processeur de la surchauffe. Assurez-vous d’appliquer une couche
de pâte thermique (ou adhésif thermique) entre le processeur et le système de
refroidissement afin d’améliorer la dissipation de la chaleur.
∙
Si vous avez achetez un processeur indépendamment du ventilateur, veuillez vous
référer à la documentation dans le paquet du ventilateur pour plus d’informations
concernant l’installation.
∙
Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer que vos
composants soient capables de tolérer l’overclocking. Prenez note que l’utilisation
au-delà des spécifications du constructeur n’est pas recommandée. MSI® ne garantit
pas les dommages et risques causés par les utilisations non prévues dans les
spécifications du produit.
