16

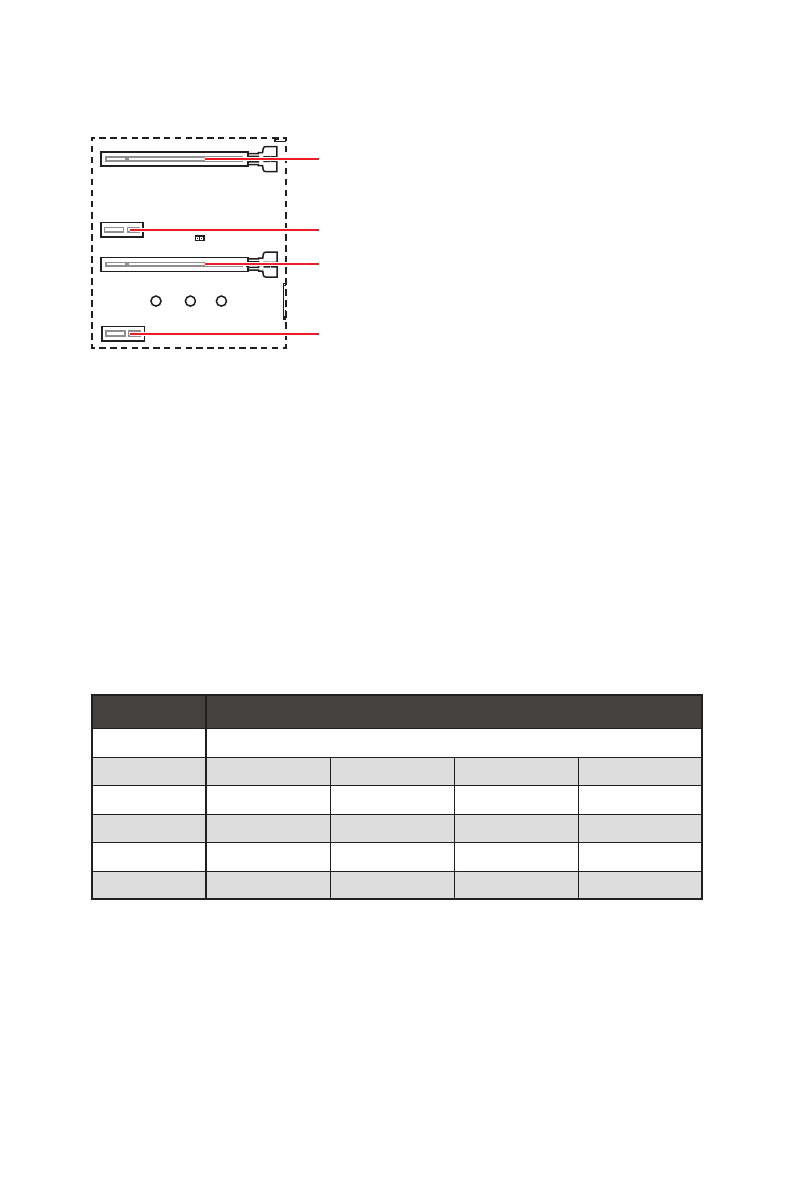

Компоненты материнской платы
PCI_E1~4: Слоты расширения PCIe
⚠
Внимание!
∙
При установке массивной видеокарты, необходимо использовать такой
инструмент, как
MSI Gaming Series Graphics Card Bolster
для поддержки веса
графической карты и во избежание деформации слота.
∙
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот
PCI_E1
.
∙
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
∙
При одновременном установке устройств в разъем M.2_2, PCI_E2 и PCI_E3 слот
PCI_E3 будет недоступен, и разъем M2_2 только поддерживает PCIe x2.
Таблица комбинации для слотов M.2 и PCIe
Слот
Комбинация
M2_1 (CPU)
PCIe/SATA
M2_2 (PCH)
PCIe x2
PCIe x4
X
X
PCI_E1 (CPU)
✓
✓
✓
✓
PCI_E2 (PCH)
✓
X
✓
X
PCI_E3 (PCH)
─
X
PCIe x2
PCIe x4
PCI_E4 (PCH)
✓
✓
✓
✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, X: без устройств, ✓: доступно,
─: недоступно)
PCI_E1
: PCIe 3.0/ 4.0 x16 (CPU)
PCI_E3
: PCIe 3.0 x4 (PCH)
PCI_E2
: PCIe 3.0 x1 (PCH)
PCI_E4
: PCIe 3.0 x1 (PCH)
