10

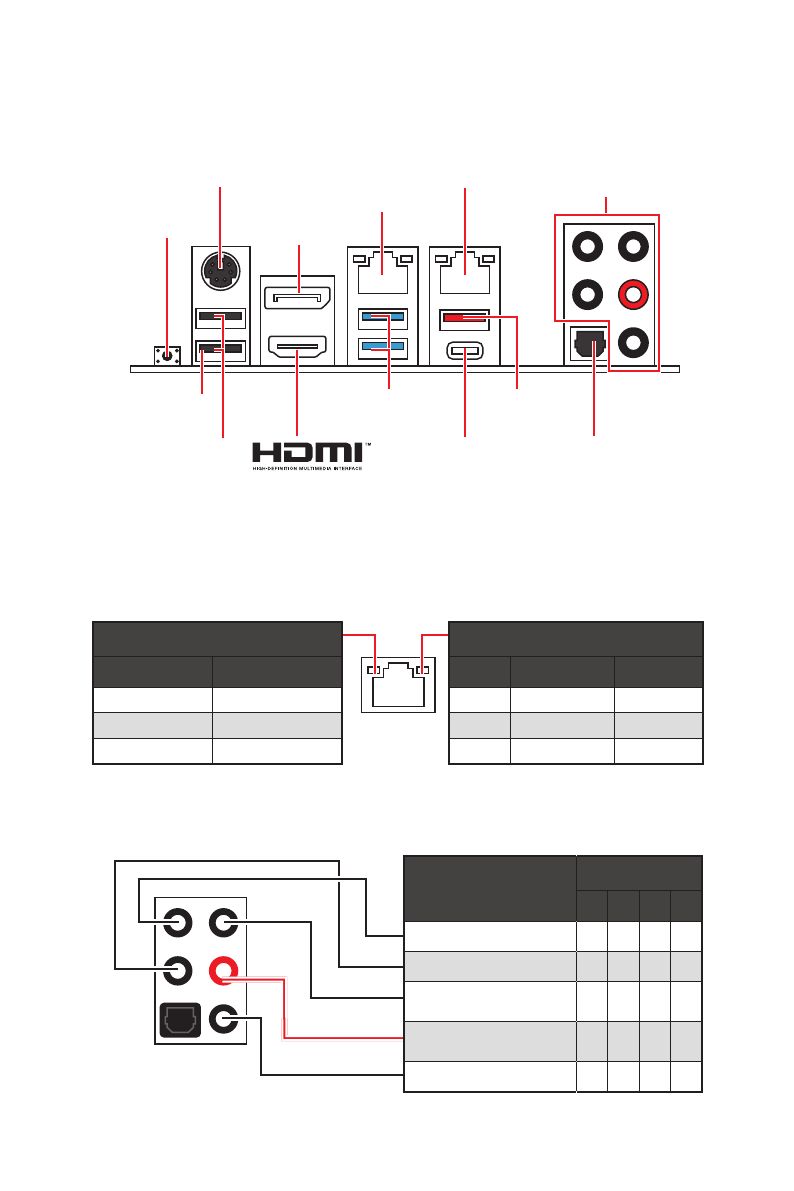

Rückseite E/A
USB 3.2 Gen 1
(5GBit/s) Typ-A
USB 3.2 Gen 2
(10GBit/s) Typ-A
Flash BIOS
Anschluss
Rückseite E/A
PS/2 Combo-Anschluss
2,5 GBit/s LAN
1 GBit/s LAN
DisplayPort
USB 2.0
Typ-A
Audioanschlüsse
Optischer
S/PDIF-
Ausgang
USB 3.2 Gen 2
(10GBit/s) Typ-C
Verbindung/ Aktivität LED
Zustand
Bezeichnung
Aus
Keine Verbindung
Gelb
Verbindung
Blinkt
Datenaktivität
LAN Port LED Zustandstabelle
∙
Flash BIOS Anschluss/ Taste
- Auf der Seite
33
finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
Flash BIOS
Taste
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2
4
6
8
Mitte-/ Subwoofer-Ausgang
●
●
Hinterer Lautsprecher
●
●
●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
●
●
●
●
Mic-In
(●: Verbindet,
Blank
: Leer)
Geschwindigkeit LED
Zustand 2,5 GBit/s LAN
1 GBit/s LAN
Aus
10 Mbit/s
10 Mbit/s
Grün
100/ 1000 Mbit/s 100 Mbit/s
Orange
2,5 GBit/s
1 GBit/s
Содержание
- 6 Installing the Motherboard/ Installation des Motherboards/
- 7 VII; Connecting the Power Connectors/ Stromanschlüsse
- 132 Содержание
- 133 Режим разгона
- 134 Безопасное использование продукции
- 135 Технические характеристики; GPU
- 136 Подключение; SATA; USB
- 137 Разъемы на плате
- 138 Center
- 139 Эксклюзивные
- 140 Комплект поставки
- 141 Задняя панель портов ввода/ вывода; индикатора; ∙ Порт/Кнопка Flash BIOS; Конфигурация портов Аудио; Порты Аудио; BIOS; Скорость передачи данных
- 142 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 143 Подключение наушников и микрофона
- 145 Процессор AM4
- 146 Слоты DIMM; Рекомендации по установке модулей памяти
- 147 MSI Gaming Series Graphics Card Bolster; для поддержки веса; Таблица комбинации для слотов M.2 и PCIe; Слот; PCIe x2
- 148 порту можно подключить одно устройство SATA.; Установка модуля M.2; Удалите винты для радиатора M.2 SHIELD FROZR.; Видео Инструкция; Смотрите видео, чтобы узнать как
- 149 Установите на место радиатор M.2 SHIELD FROZR и закрепите его.
- 150 JAUD1: Разъем аудио передней панели; расположенных на передней панели.
- 151 подключения всех кабелей питания к блоку питания АТХ.
- 152 правильно относительно разъема.
- 153 контакты VCC и земли.; JTPM1: Разъем модуля ТРМ
- 154 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 155 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 156 Сброс настроек BIOS до значений по умолчанию
- 157 обесточить систему и отключить кабель питания.; Подключение RGB светодиодных лент
- 158 светодиодных лент 5В к разъему JRGB приведет к их повреждению.; Подключение адресных RGB светодиодных лент
- 159 Индикаторы отладки EZ; - память DRAM не обнаружена или повреждена.; - устройство загрузки не обнаружено или; LED_SW1: Переключатель для управления индикаторами; на материнской плате.
- 160 Установка ОС, драйверов и утилит; Установка Windows® 10
- 161 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?; Режим загрузки UEFI
- 162 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши
- 163 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes
- 164 Обновление BIOS при помощи MSI DRAGON CENTER; порт Flash BIOS
- 165 Режим EZ
- 167 ▪ Добавление пункта BIOS в меню Избранное
- 168 переключатель режимов установки; ∙ Выбор меню BIOS
- 169 Меню OC
- 173 ii
