13

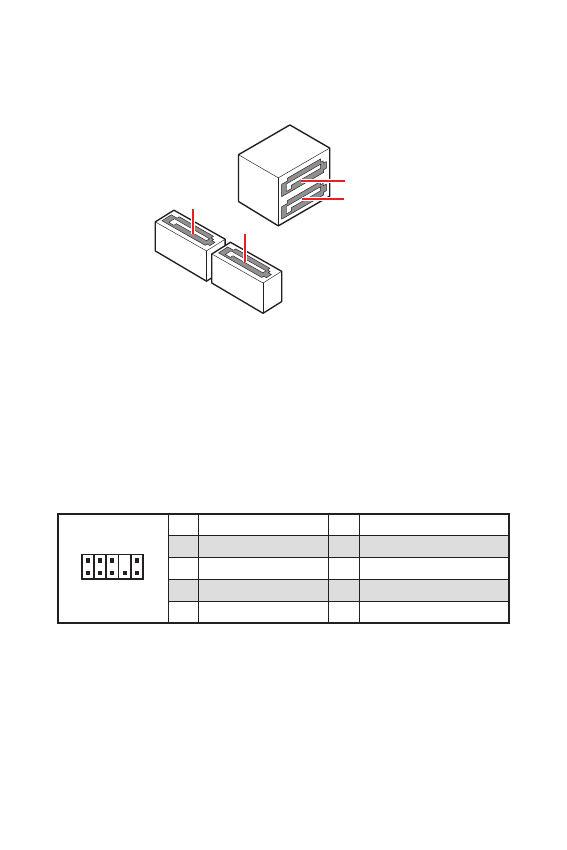

Übersicht der Komponenten

Übersicht der Komponenten

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.

1

2

10

9

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection

SATA1~4: SATA 6Gb/s Anschlüsse

Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s.

Pro Anschluss kann ein SATA Gerät angeschlossen werden.

SATA3

SATA4

SATA1

SATA2



⚠

Wichtig



∙

Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die

Folge sein.



∙

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den

flachen Stecker auf dem Motherboard einstecken.



∙

SATA4 wird nicht zur Verfügung stehen, wenn Sie eine  M.2 SATA SSD im M2_1

Steckplatz installieren.
