8

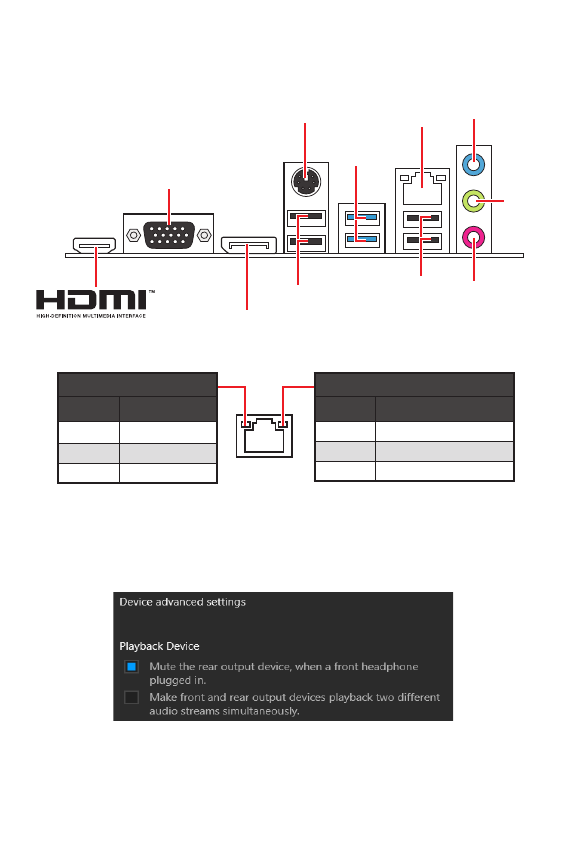

Rückseite E/A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus
Keine Verbindung
Gelb
Verbindung
Blinkt
Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus
10 Mbit/s Verbindung
Grün
100/ 1000 Mbit/s Verbindung
Orange
2,5 Gbit/s Verbindung
LAN Port LED Zustandstabelle
Audio 7.1-Kanal Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit
dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.
1.
Klicken Sie auf
Realtek HD Audio Manager > Advanced Settings
, um das
Dialogfeld zu öffnen.
2.
Wählen Sie
“Mute the rear output device” („die rückseitigen Ausgänge stumm
schalten“)
aus,
wenn ein Front-Kopfhörer eingesteckt wird
.
3.
Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und
am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint
ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.
Rückseite E/A
PS/2 Maus/
Tastatur
LAN
USB 2.0 Typ-A
USB 3.2 Gen 1
5Gbit/s Typ-A
DisplayPort (Für
H510M PRO)
VGA Anschluss (Für
H510M PRO/ H510M-A
PRO/ H510M BOMBER/
B560M PRO-E/ B560M-X)
USB 2.0 Typ-A
Line-in
Line-out
MIC
