7
사양

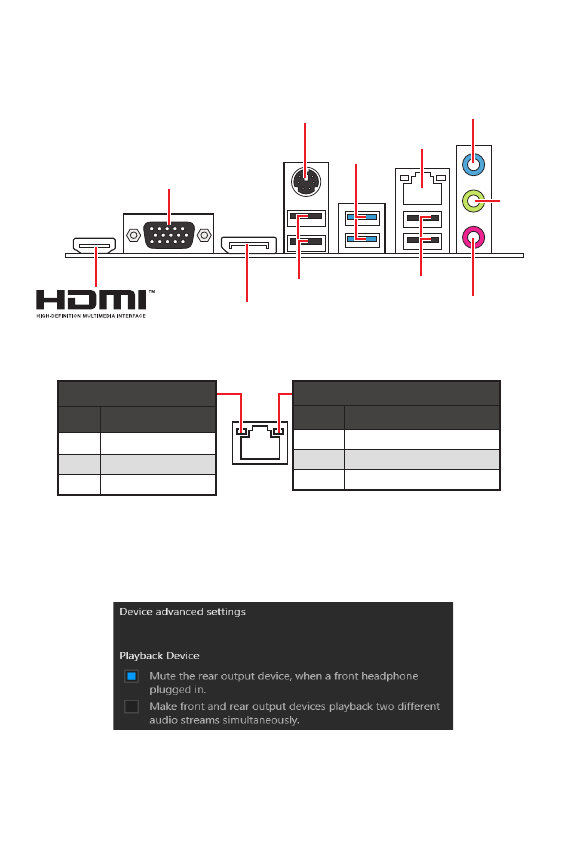

후면 I/O 패널
LAN 포트 LED 상태 표시
오디오 7.1- 채널 구성 도표
7.1 채널 오디오를 구성하려면 오디오 I/O 모듈을 JAUD1 커넥터에 연결해야 합니다 . 아래의
방법에 따라 구성하시기 바랍니다 .
1.
Realtek HD Audio Manager(Realtek HD 오디오 매니저) > Advanced Settings (고급
설정)
아이콘을 클릭하면 아래의 대화창이 나타납니다.
2.
Mute the rear output device, when a front headphone plugged in( 앞 면 에
헤드폰을 연결했을 때 뒤쪽 출력 장치를 음소거로 하세요 )
항목을 선택합니다 .
3.
스피커를 뒷면 및 전면 I/O 패널의 오디오 잭에 연결합니다 . 장치를 오디오 잭에 연결하면
대화창이 나타나며 현재 연결된 장치를 표시합니다 .
후면 I/O 패널
PS/2 마우스/
키보드
LAN
USB 2.0
A타입
USB 3.2 Gen 1
5Gbps
A타입
디스플레이포트(
H510M PRO)
VGA 디스플레이포트 (
H510M PRO/ H510M-A
PRO/ H510M BOMBER/
B560M PRO-E/ B560M-X)
USB 2.0
A타입
링크 / 통신 LED
상태
설명
꺼짐
올바르게 연결되지 않음 .
노란색
올바르게 연결 .
깜박임
정상적인 통신중 .
속도 LED
상태
설명
꺼짐
10 Mbps 속도로 연결
.
녹색
100 / 1000 Mbps 속도로 연결
.
오렌지색 1 Gbps 속도로 연결
.
라인 - 입력
라인 - 출력
마이크
Содержание
- 96 Безопасное использование продукции
- 97 Технические характеристики
- 101 Таблица состояний индикатора порта LAN; Задняя панель портов ввода/ вывода
- 102 Компоненты материнской платы
- 104 Слоты DIMM
- 106 JAUD1: Разъем аудио передней панели
- 110 JTPM1: Разъем модуля ТРМ
- 111 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JCOM1: Разъем последовательного порта
- 112 Сброс настроек BIOS до значений по умолчанию; Индикаторы отладки EZ
- 113 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 114 Преимущества UEFI
- 115 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 116 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 184 ii; WEEE (Waste Electrical and
Характеристики
